Вариант 4

Задание:

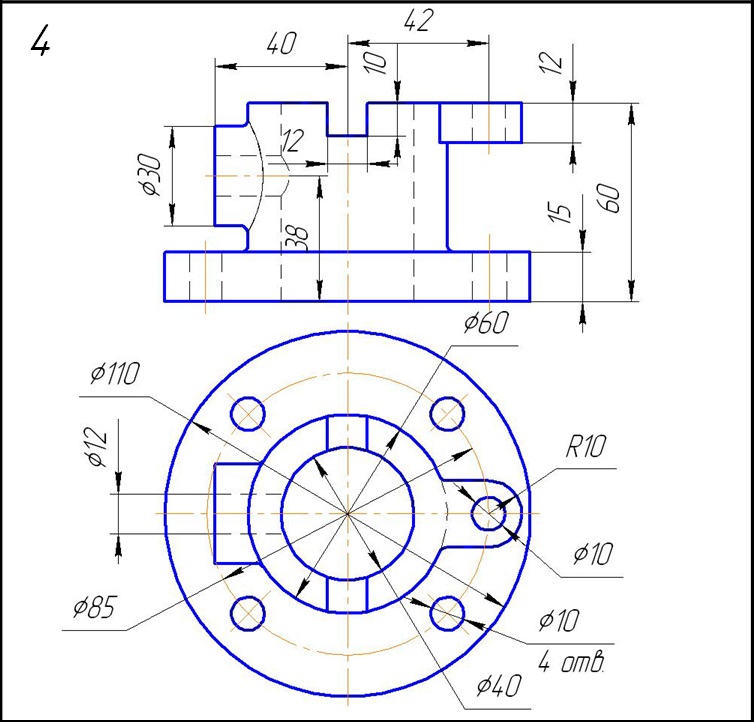

Начертить: а) фронтальный разрез детали; б) вид сверху; в) вид слева в соединении с профильным разрезом; в прямоугольной изометрической проекции с разрезом.

Задание:

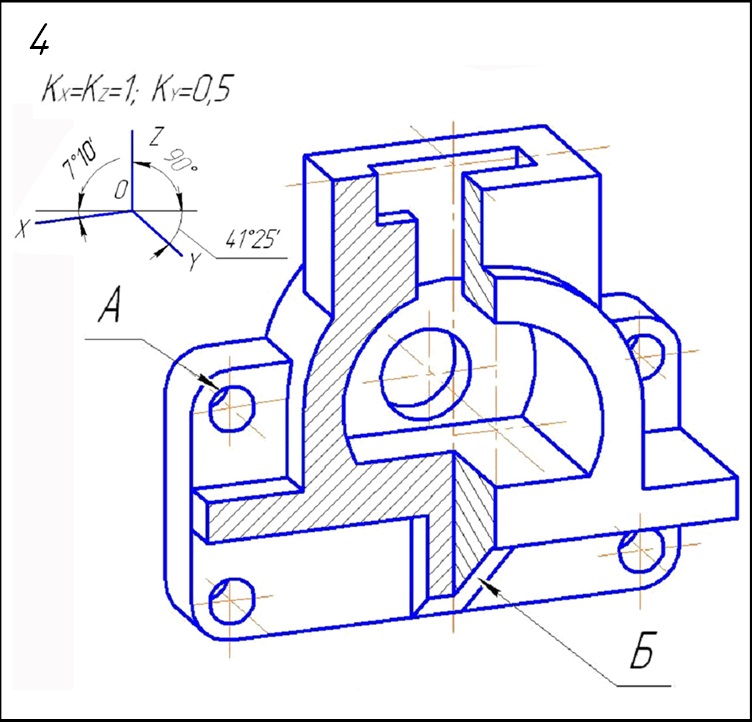

Начертить: а) главный вид детали в соединении с местным разрезом по прямоугольному отверстию А; б) вид сверху; в) профильный разрез; г) местный разрез по отв. Б; д) вынесенное сечение ребра жёсткости В; е) данную аксонометрическую проекцию детали.

Задание:

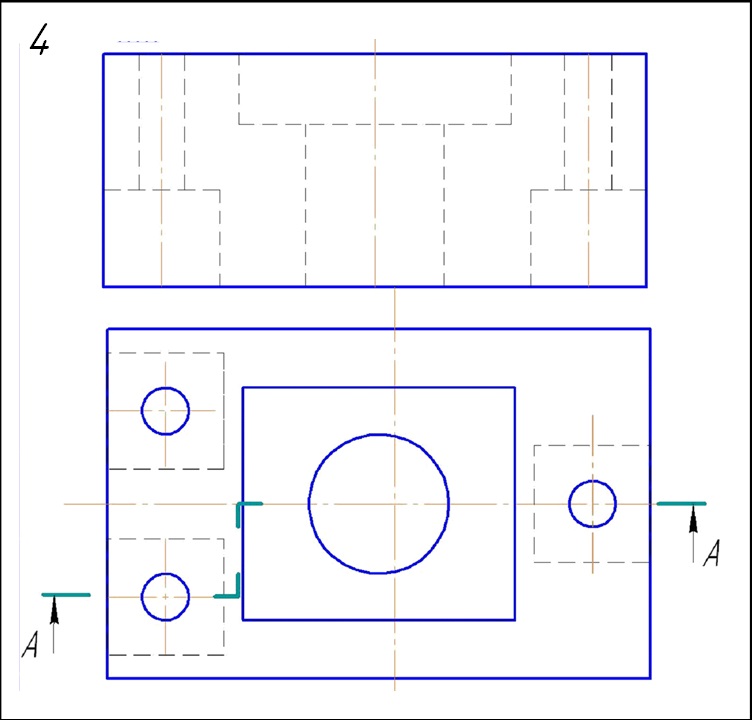

Начертить: а) разрез А-А; б) вид сверху; в) вид слева в соединении с профильным разрезом.
