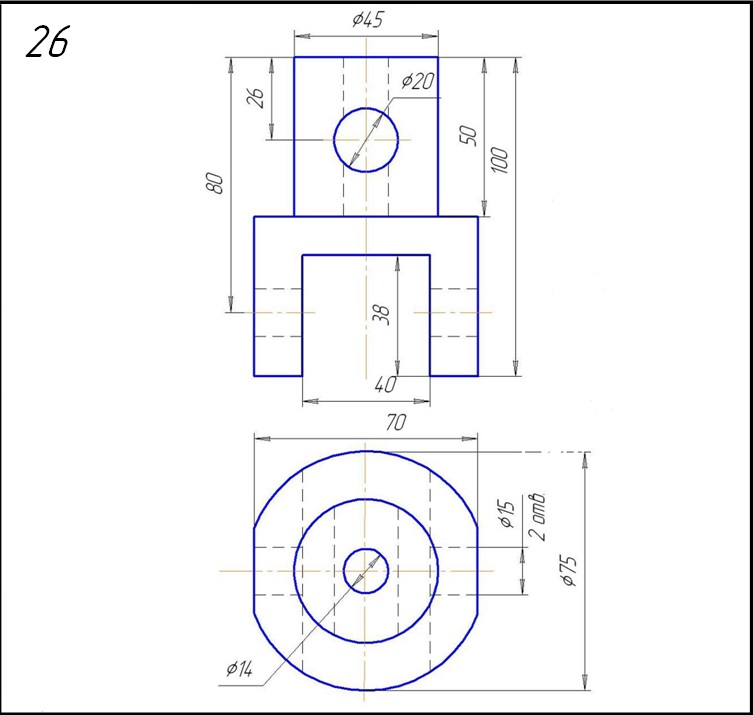

Задание: Начертить: а) главный вид в соединении с фронтальным разрезом; б) вид сверху; в) вид слева в соединении с профильным разрезом; г) косоугольную диметрическую проекцию детали с разрезом.

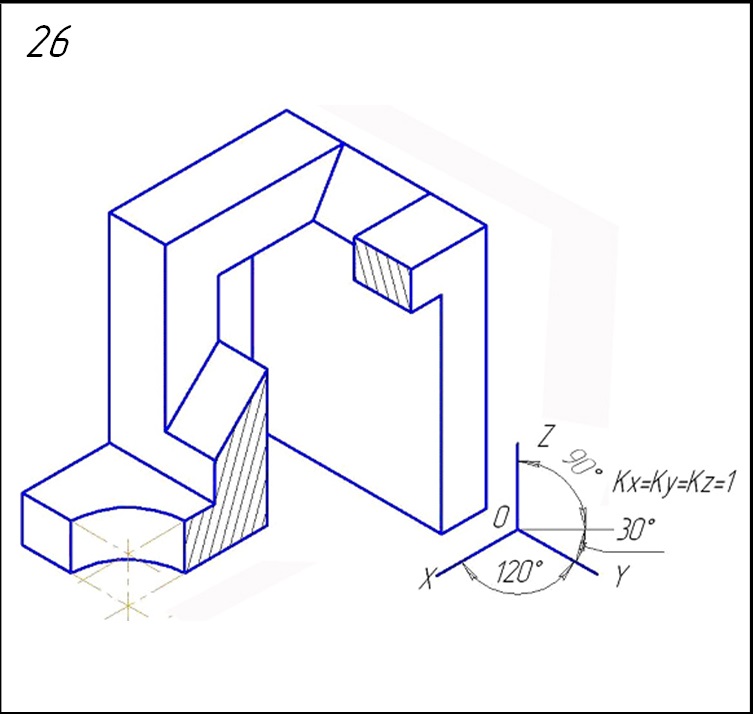

Задание: Начертить: а) фронтальный разрез; б) вид сверху; в) вид слева в соединении с профильным разрезом; г) данную аксонометрическую проекцию.

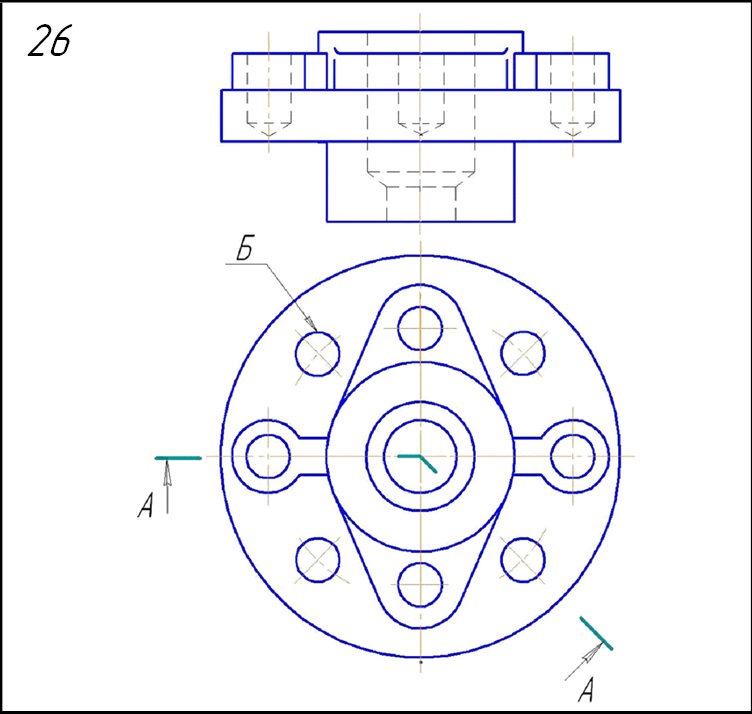

Задание: Начертить: а) разрез А-А; б) вид сверху; в) вид слева в соединении с профильным разрезом. Примечание: 4 отв. Б – сквозные.
