Задание:

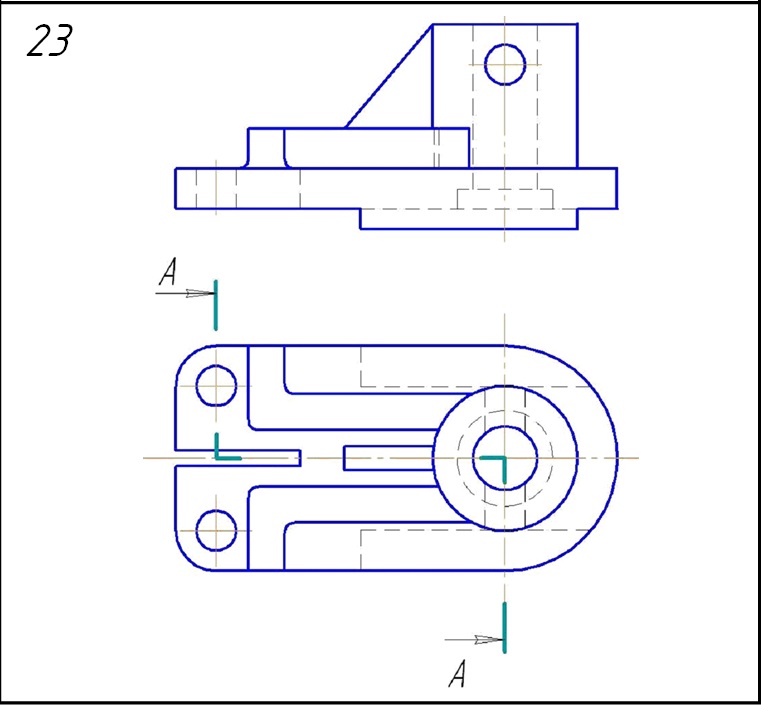

Начертить: а) главный вид в соединении с фронтальным разрезом; б) вид сверху; в) вид слева в соединении с профильным разрезом; г) косоугольную диметрическую проекцию детали с разрезом.
Задание:

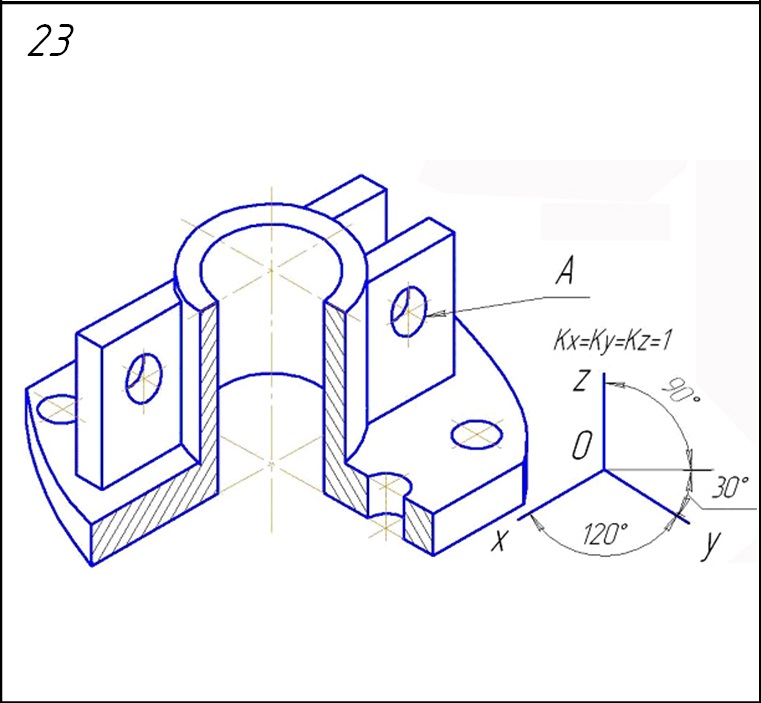

Начертить: а) главный вид детали в соединении с фронтальным разрезом; б) вид сверху в соединении с горизонтальным разрезом по оси отв. А; в) вид слева в соединении с профильным разрезом; г) данную аксонометрическую проекцию.

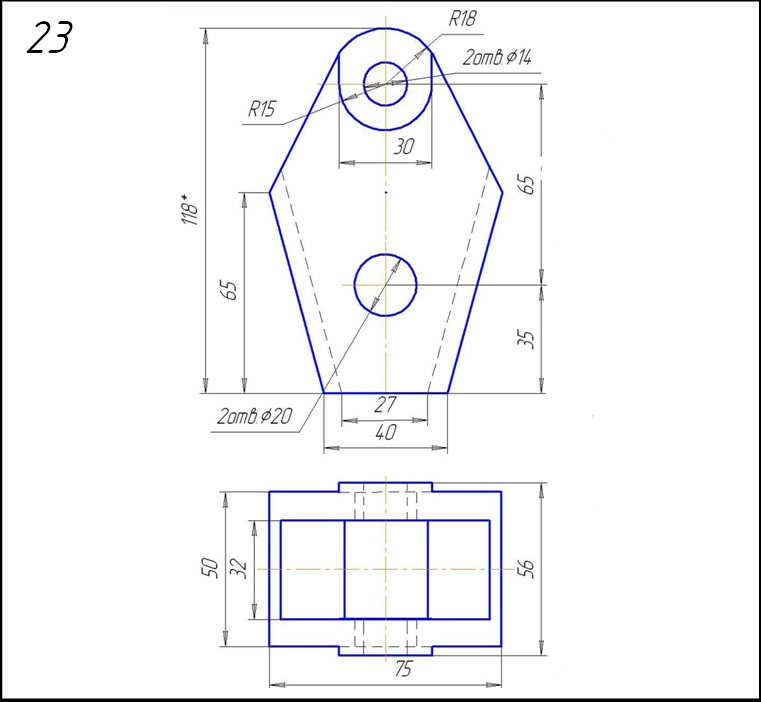

Задание: Начертить: а) фронтальный разрез; б) вид сверху; в) на месте вида слева разрез А-А; г) вынесенное сечение ребра жёсткости; д) прямоугольную изометрическую проекцию детали с разрезом.
