Вариант 8

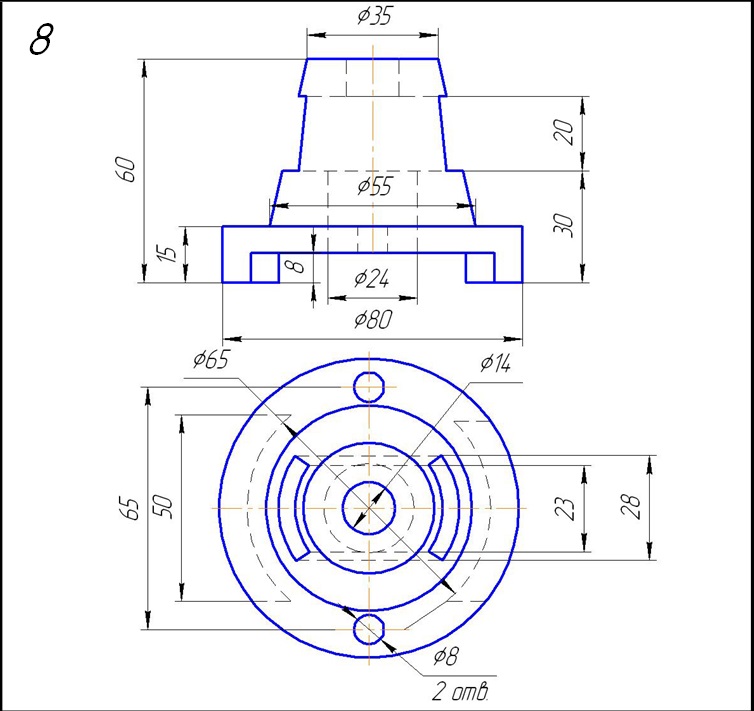

Задание:
Начертить: а) главный вид детали в соединении с фронтальным разрезом; б) вид сверху; в) вид слева в соединении с профильным разрезом; г) вид снизу; д)прямоугольную изометрическую проекцию детали с разрезом.

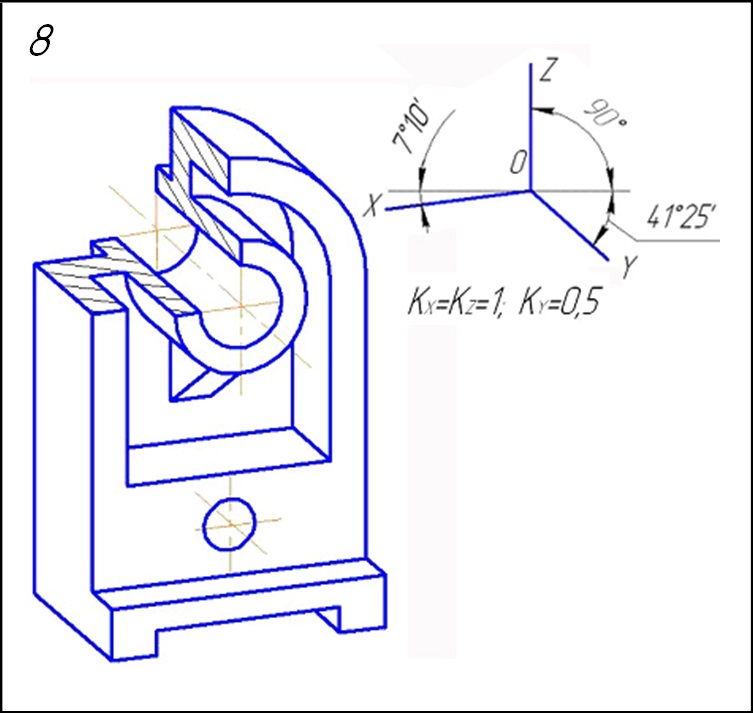

Задание:
Начертить: а) главный вид детали; б) вид сверху; в) на месте вида слева профильный разрез; г) данную аксонометрическую проекцию детали.

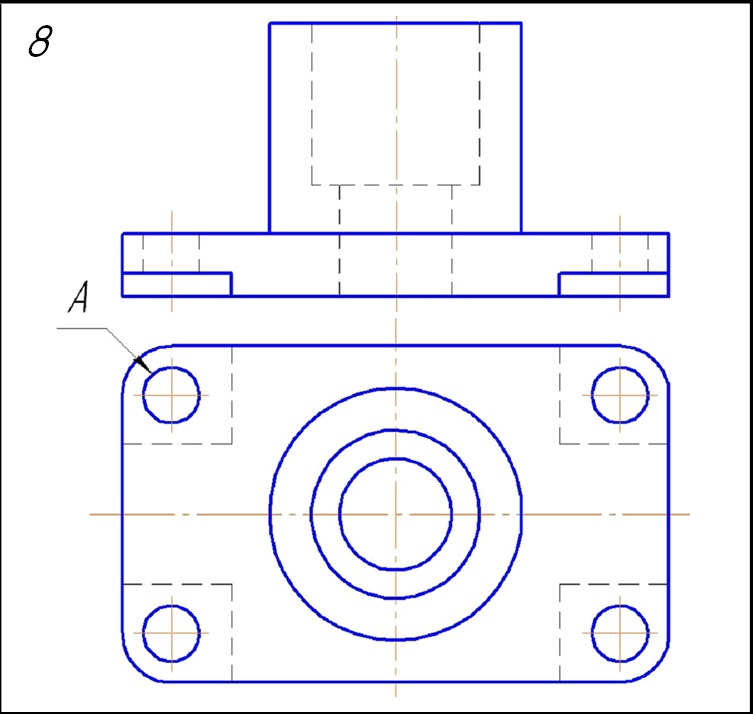

Задание:
Начертить: а) главный вид в соединении с фронтальным разрезом; б) вид сверху; в) вид слева в соединении с профильным разрезом; г) местный разрез по отв. А.
