Вариант 6

Задание:

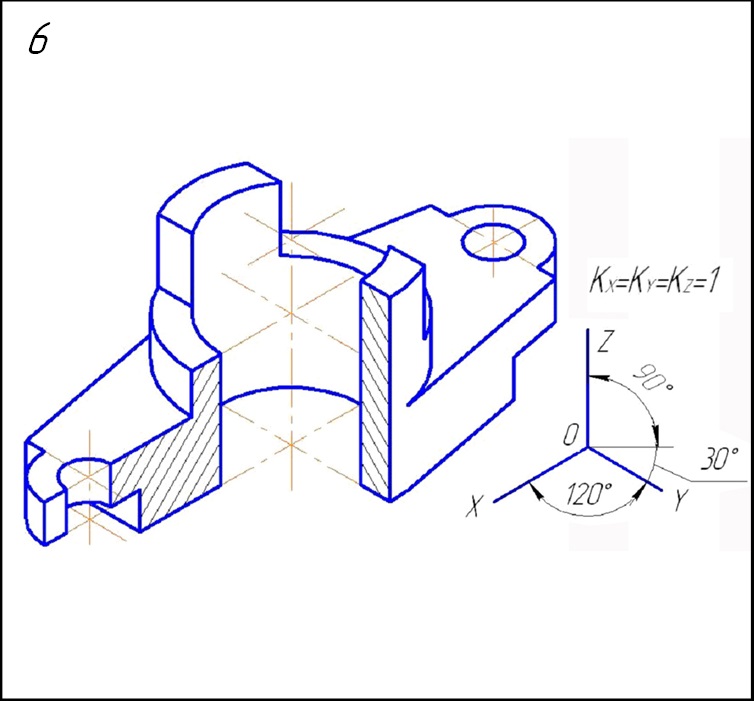

Начертить: а) фронтальный разрез детали; б) вид сверху в соединении с горизонтальным разрезом А-А; в) вид слева в соединении с профильным разрезом по оси цилиндра d62; г) вынесенное сечение ребра жёсткости Б; д) косоугольную диметрическую проекцию детали с разрезом. Примечание: радиусы скруглений 4 мм.

Задание:

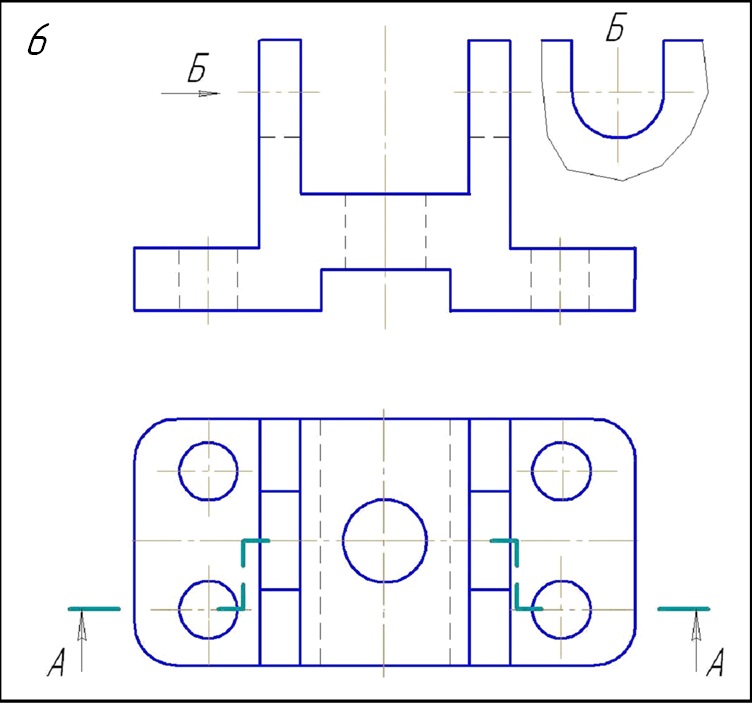

Начертить: а) главный вид детали в соединении с фронтальным разрезом; б) вид сверху; в) данную аксонометрическую проекцию детали.

Задание:

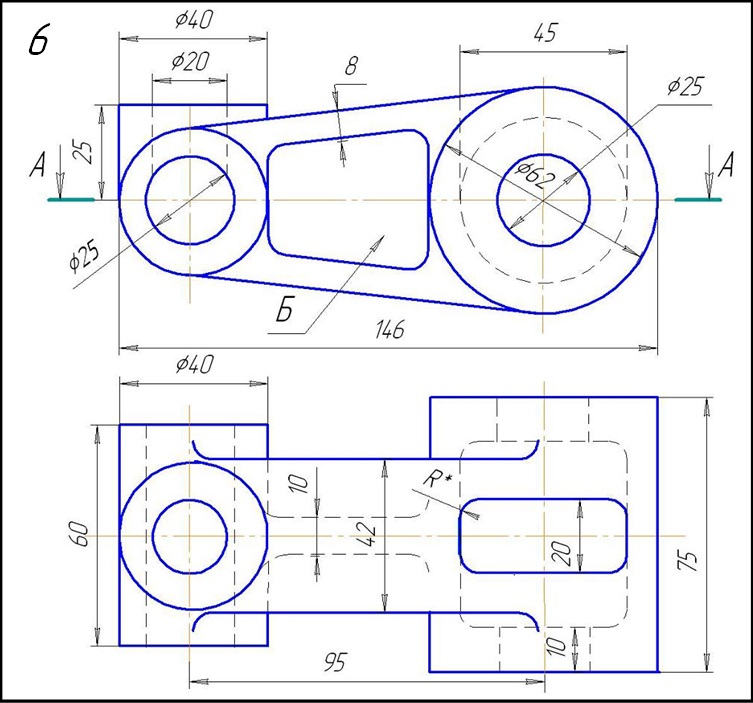

Начертить: а) главный вид детали в соединении с разрезом А-А; б) вид сверху; в) вид слева в соединении с профильным разрезом.
