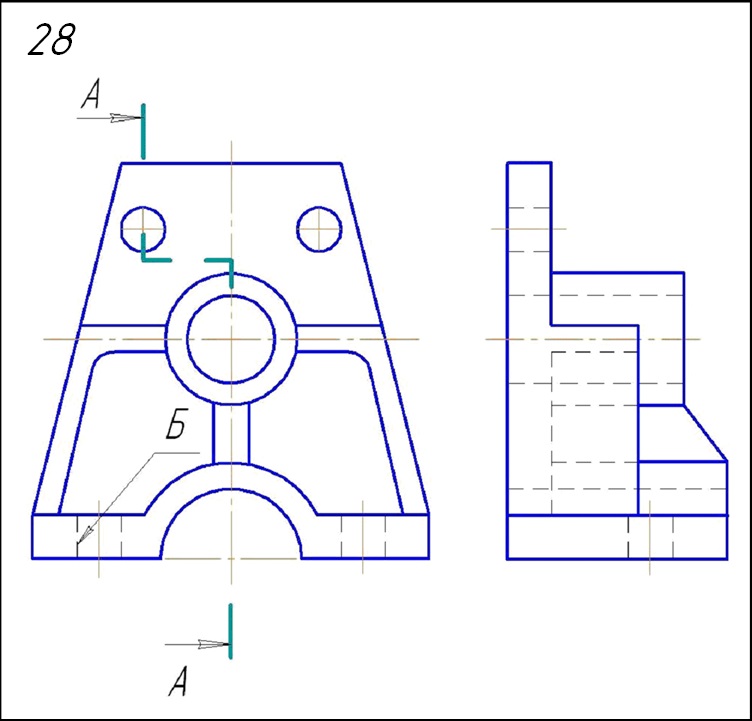

Задание:
Начертить; а) главный вид в соединении с фронтальным разрезом; б) вид сверху; в) вид слева в соединении с профильным разрезом; г) прямоугольную диметрическая проекцию детали с разрезом.

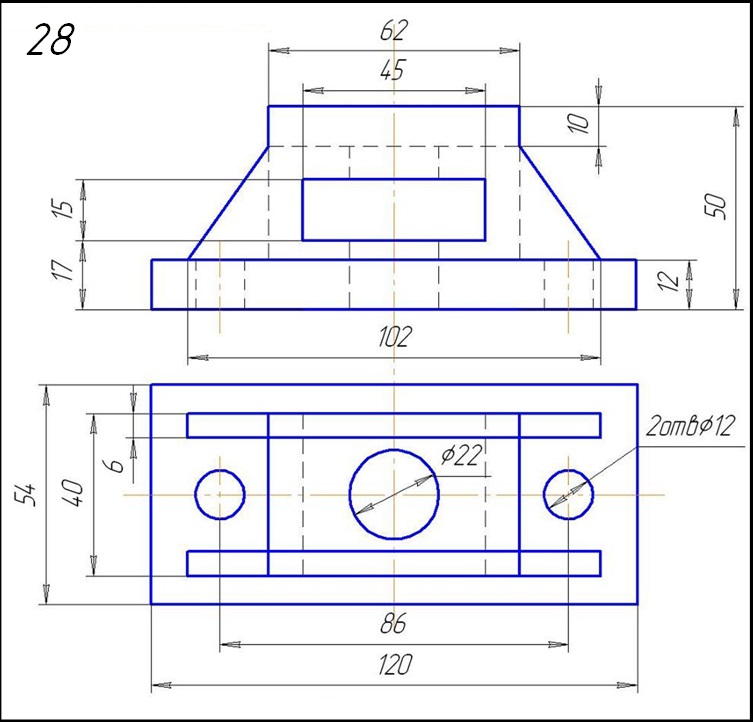

Задание:
Начертить; а) главный вид в соединении с фронтальным разрезом; б) вид сверху; в) вид слева в соединении с профильным разрезом; г) прямоугольную изометрическую проекцию детали с разрезом.

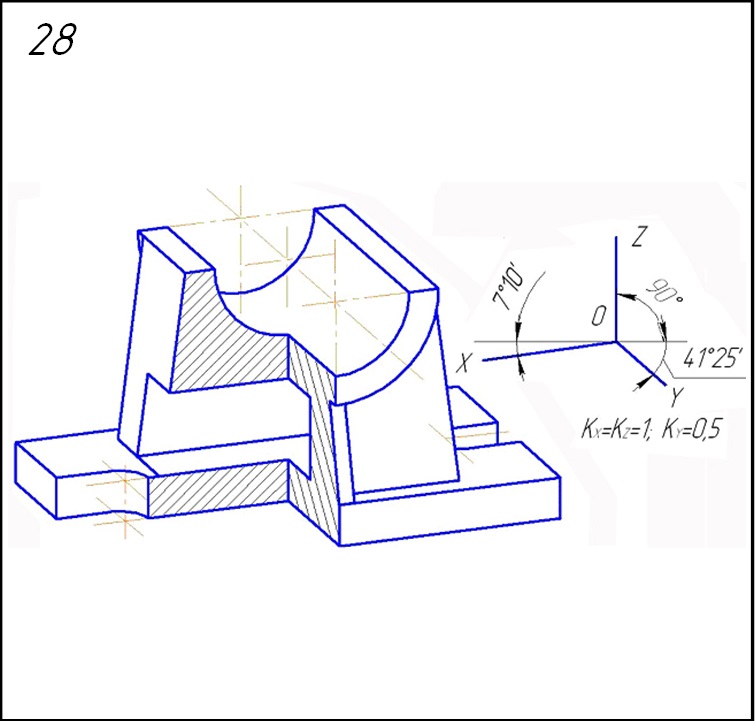

Задание:
Начертить: а) главный вид в соединении с фронтальным разрезом; б) вид сверху в соединении с горизонтальным разрезом по прямоугольному отверстию; в) вид слева в соединении с профильным разрезом; г) данную аксонометрическую проекцию.
