RAZ

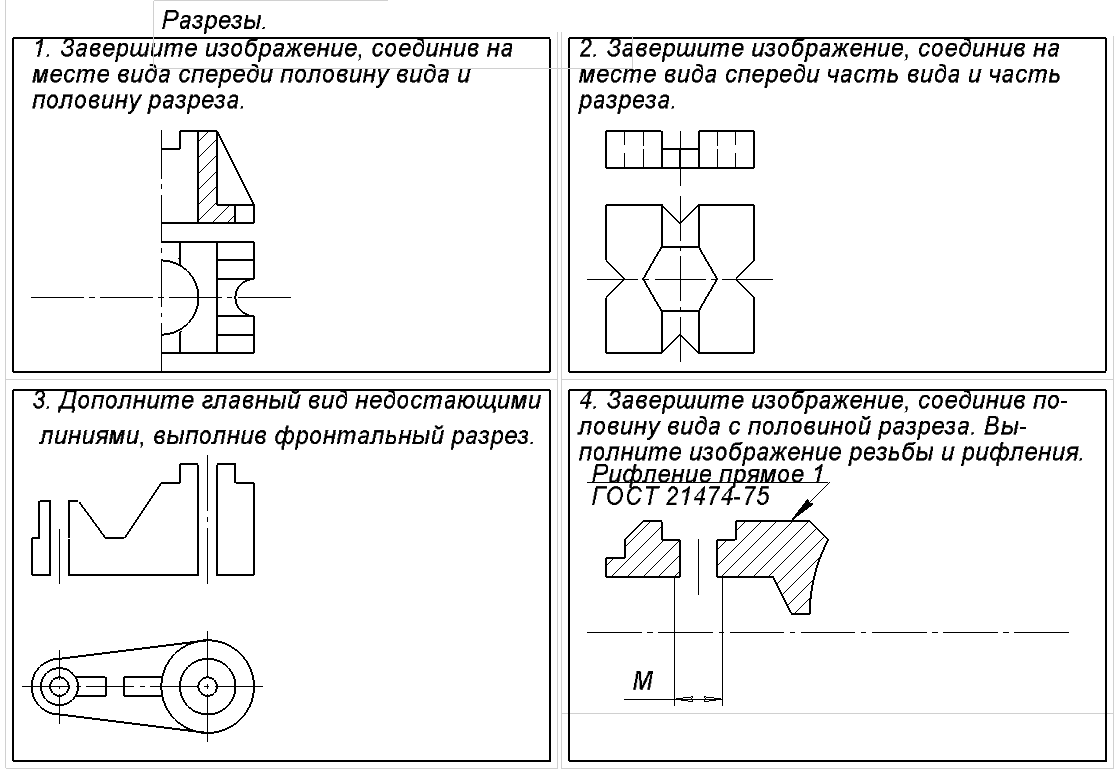

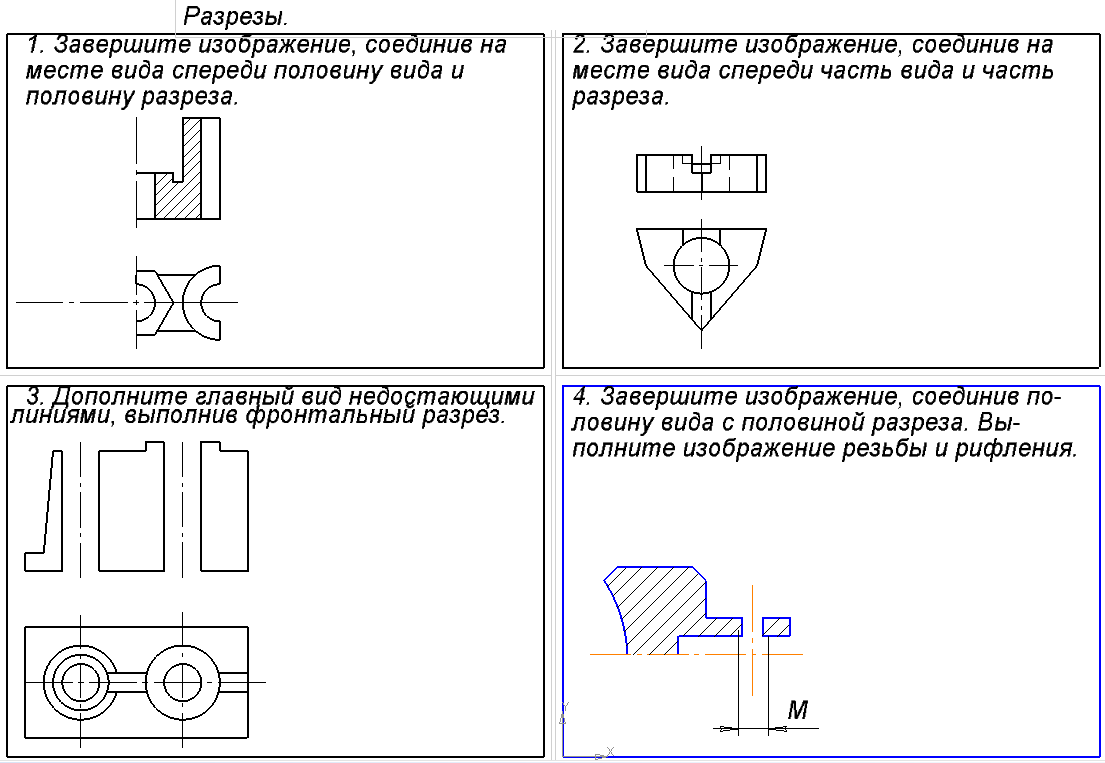

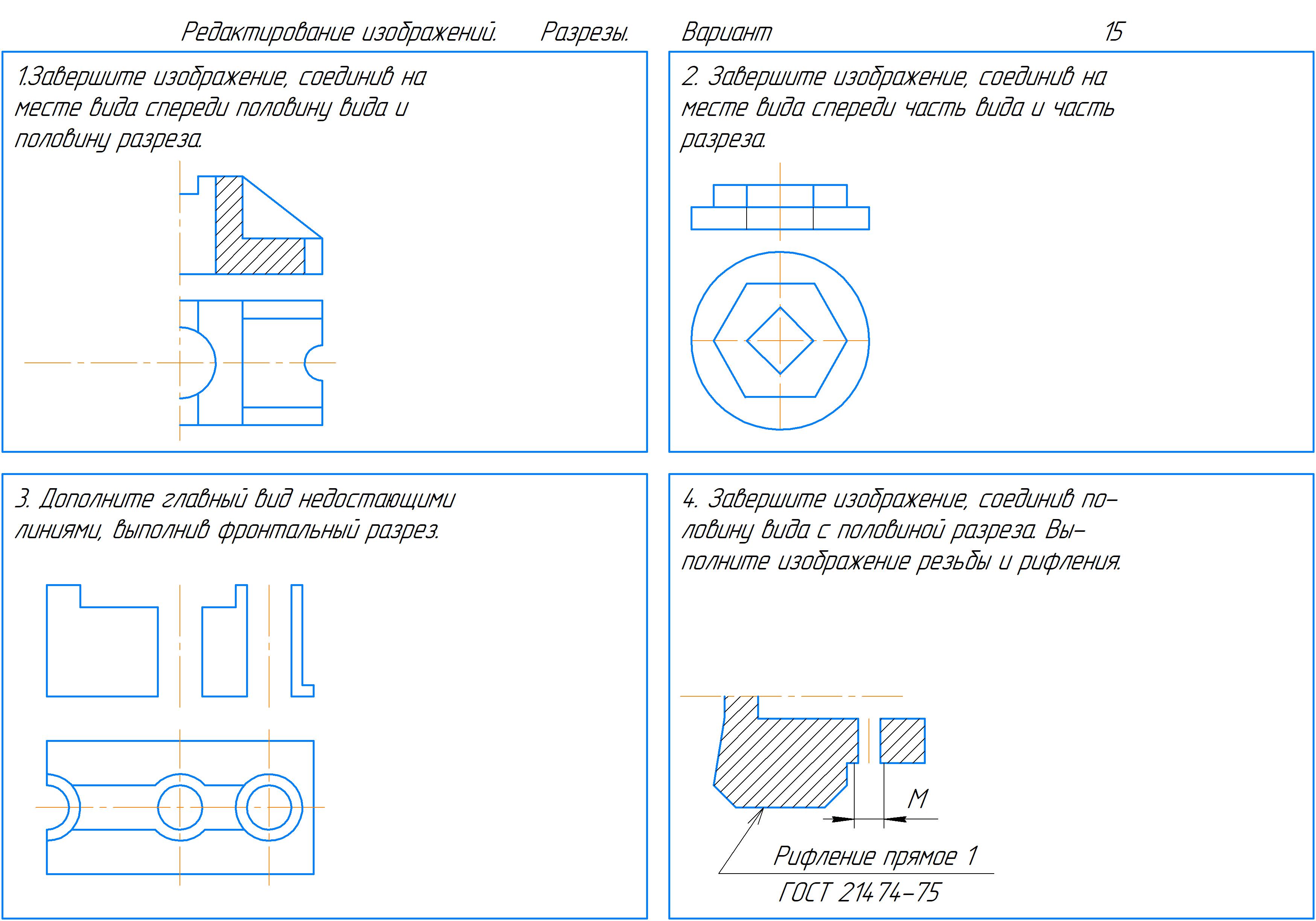

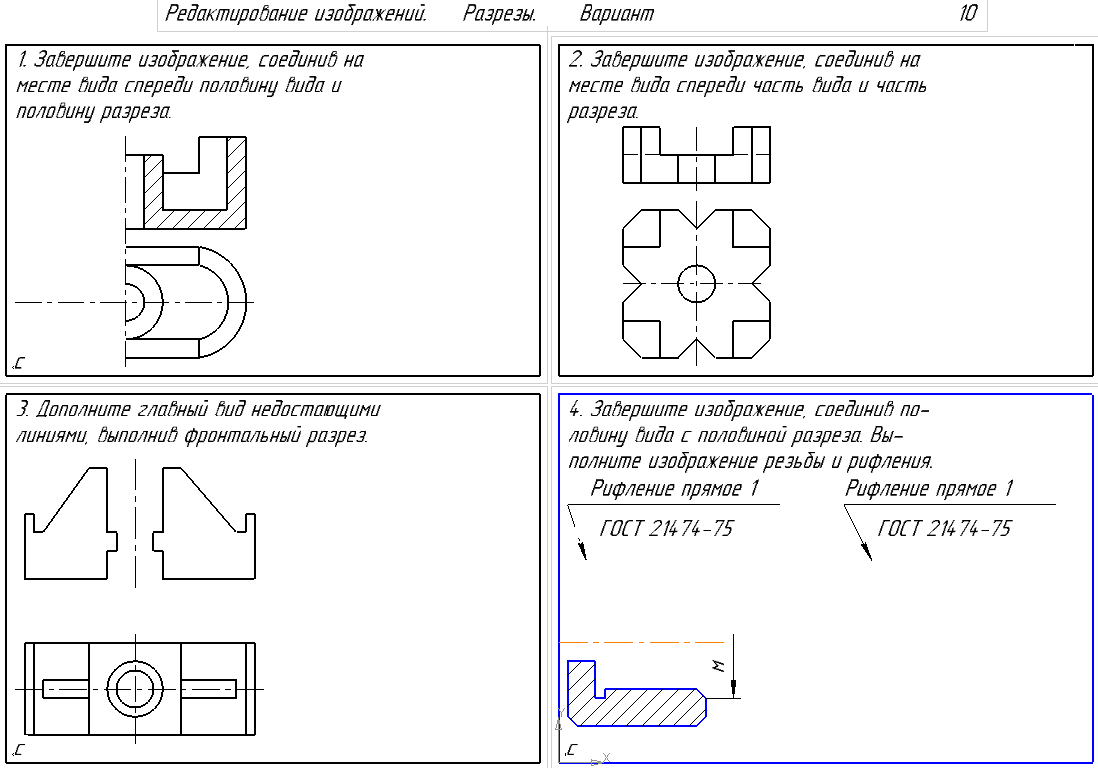

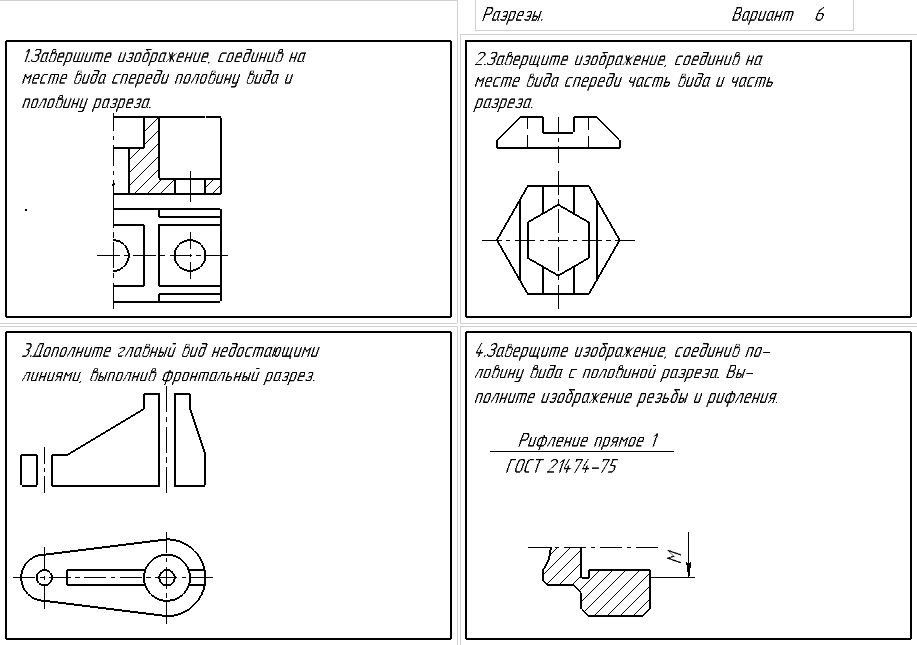

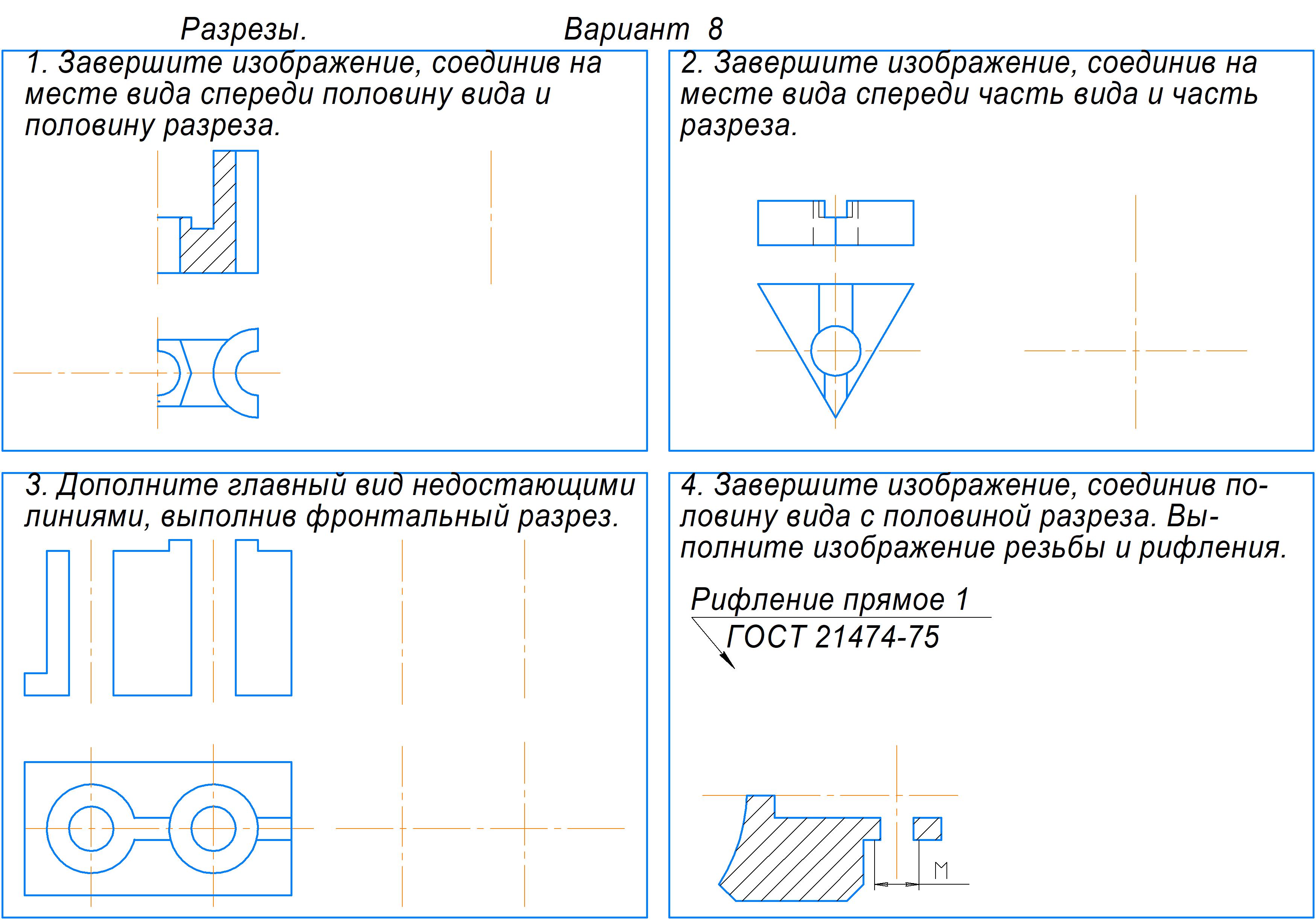

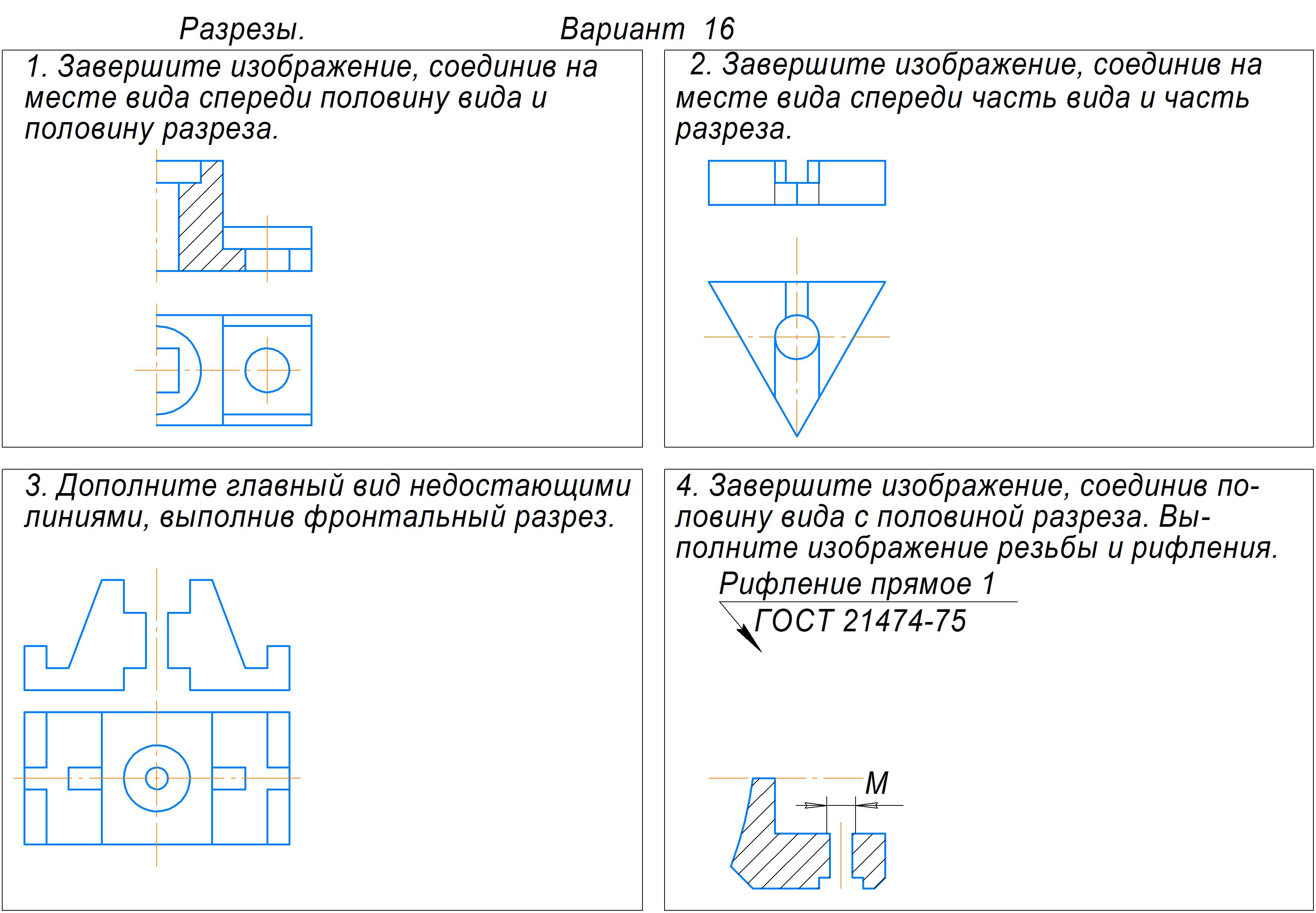

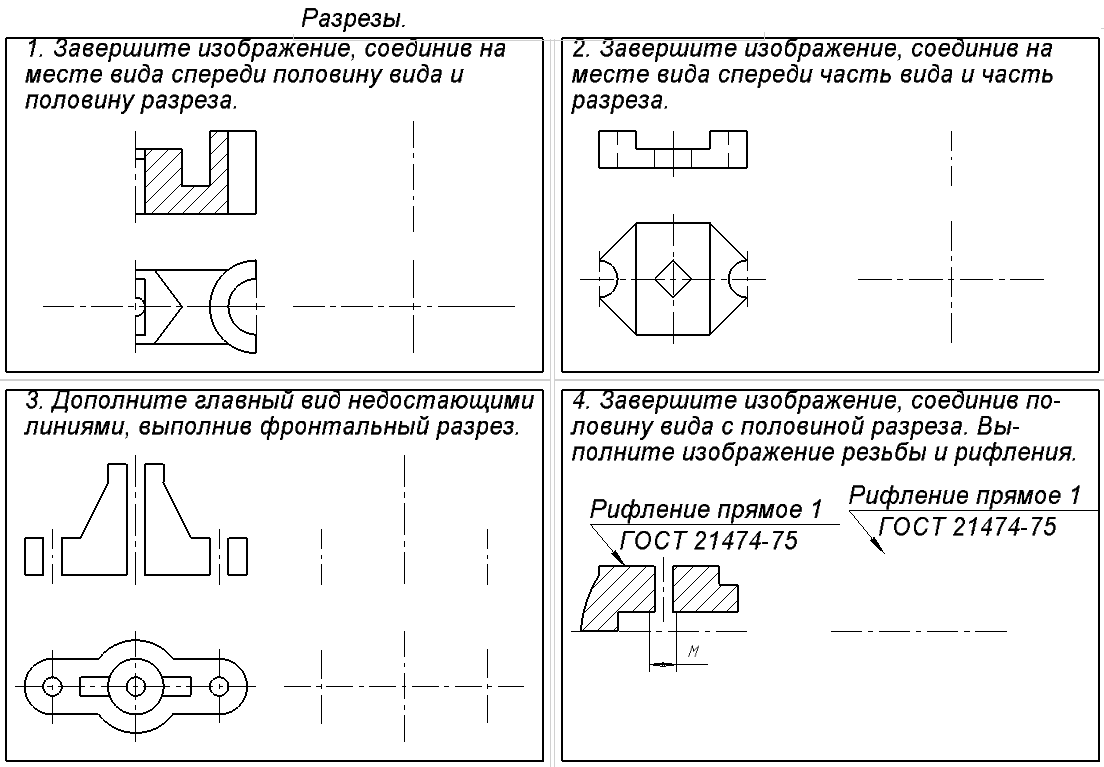

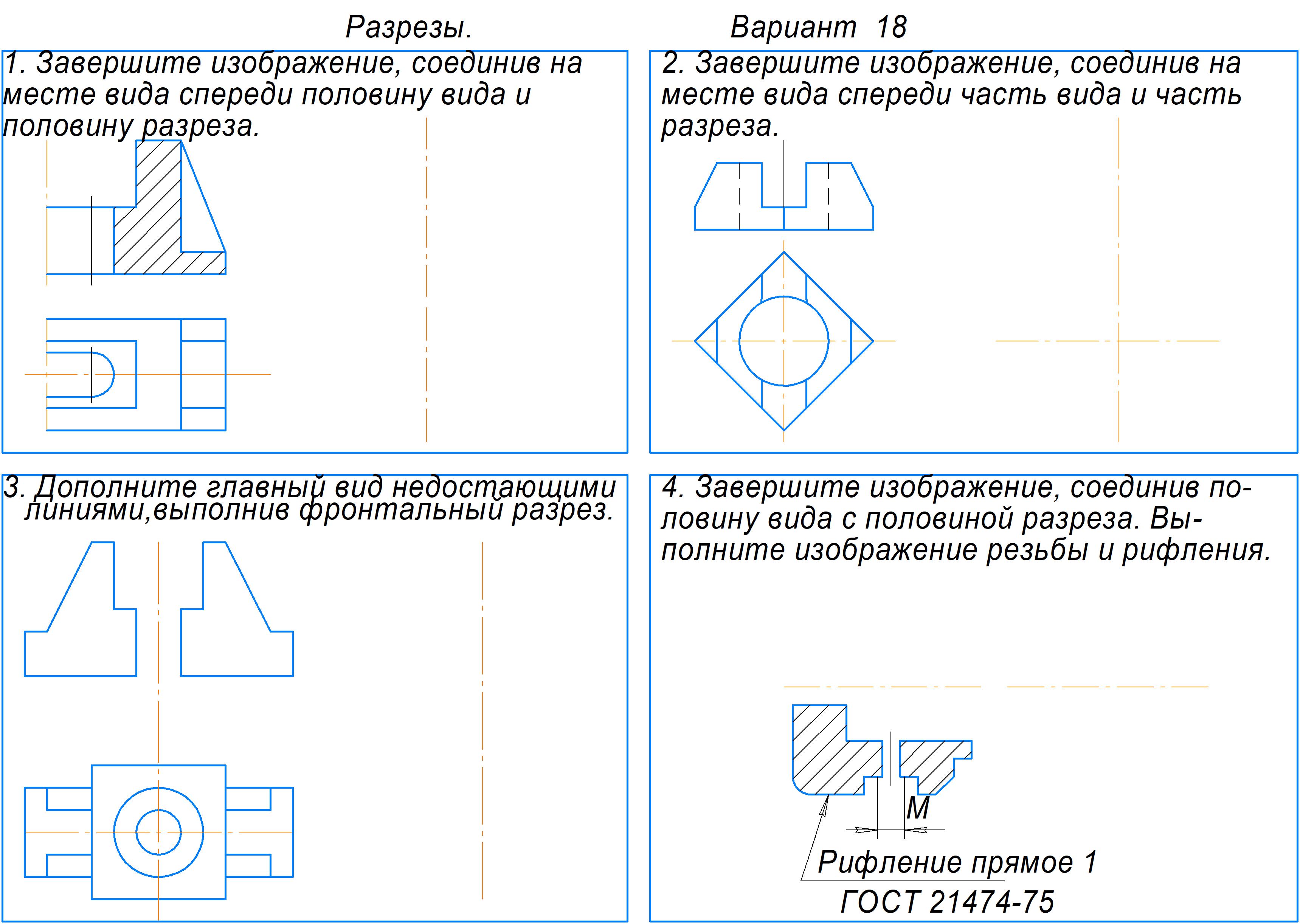

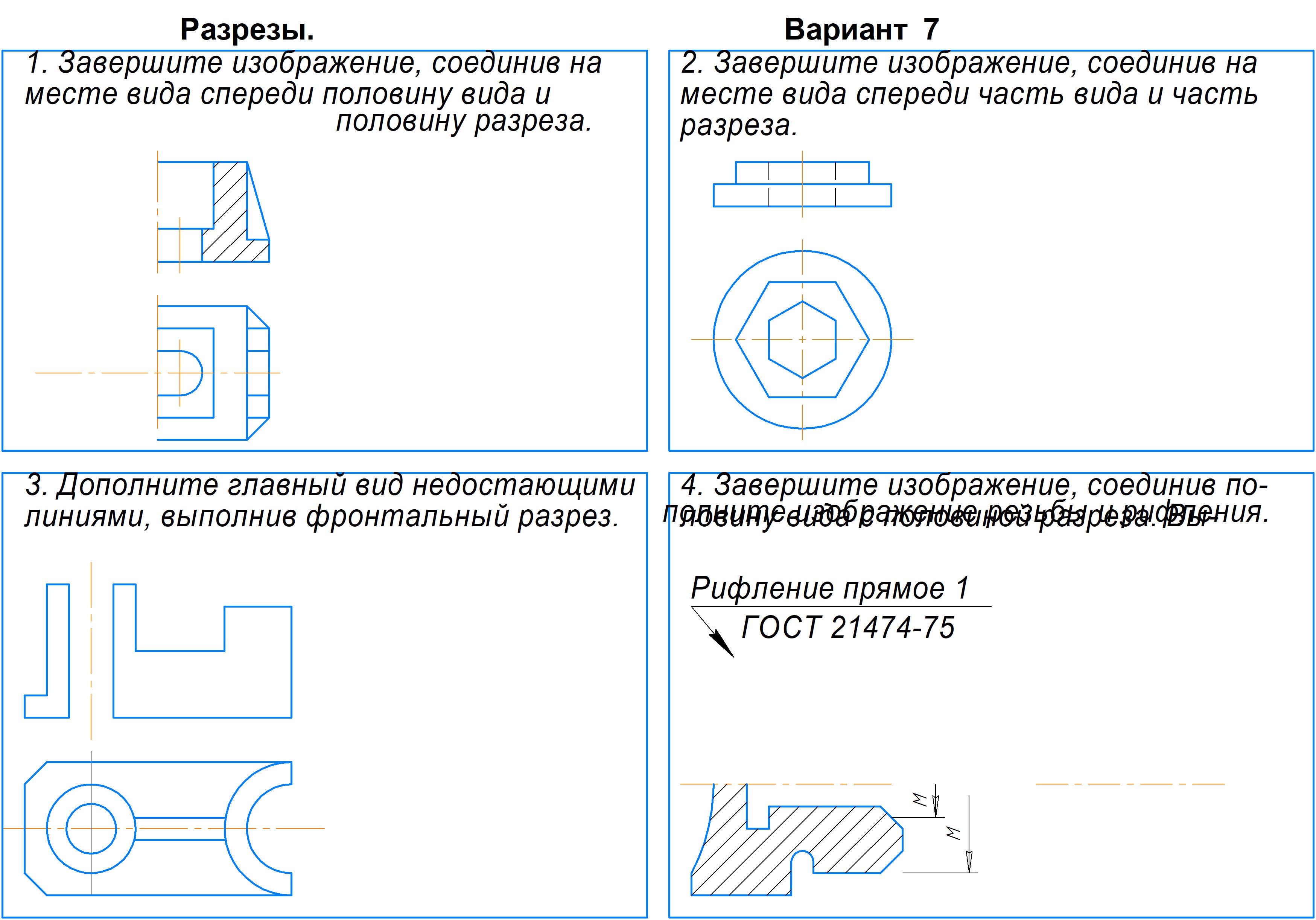

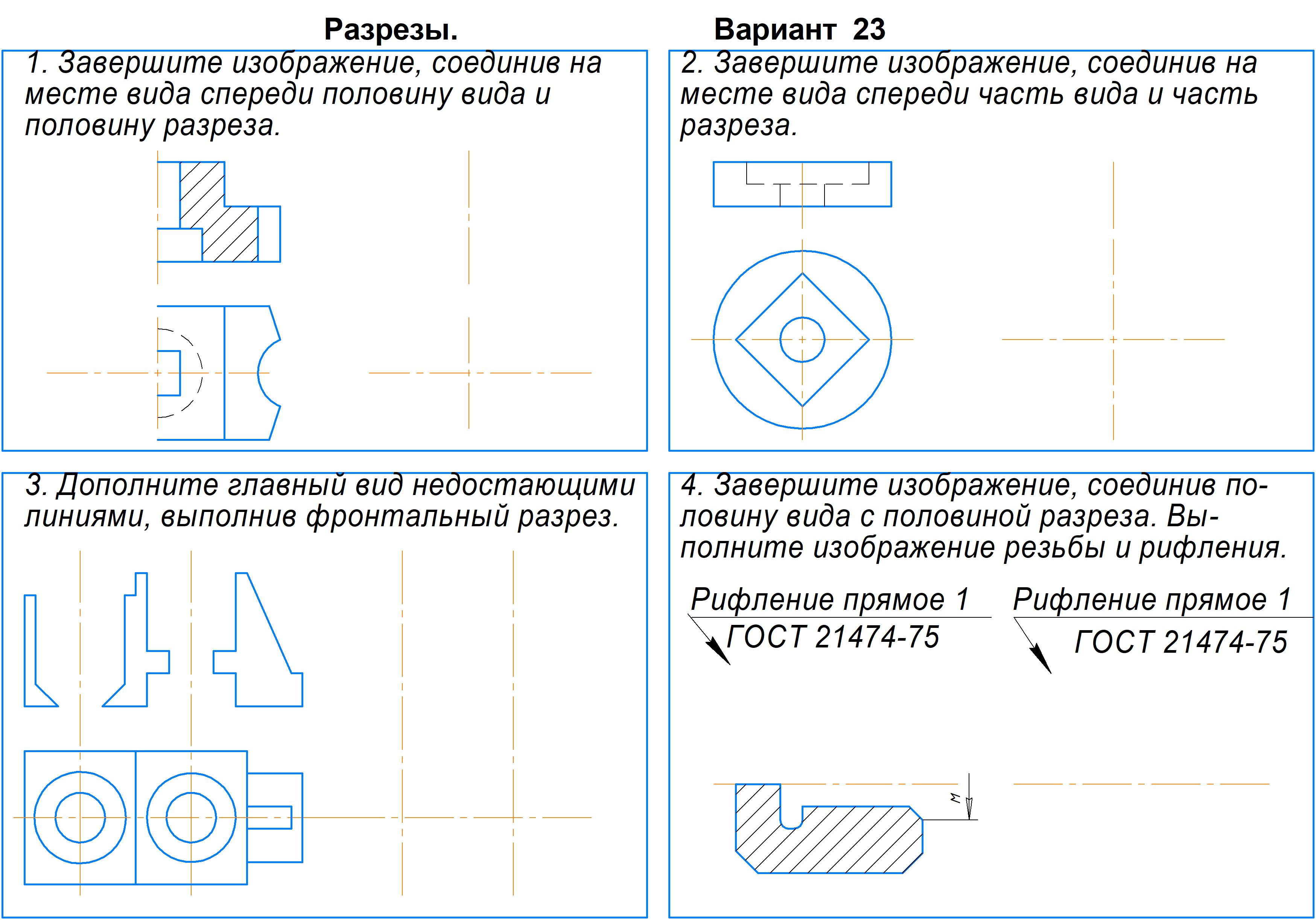

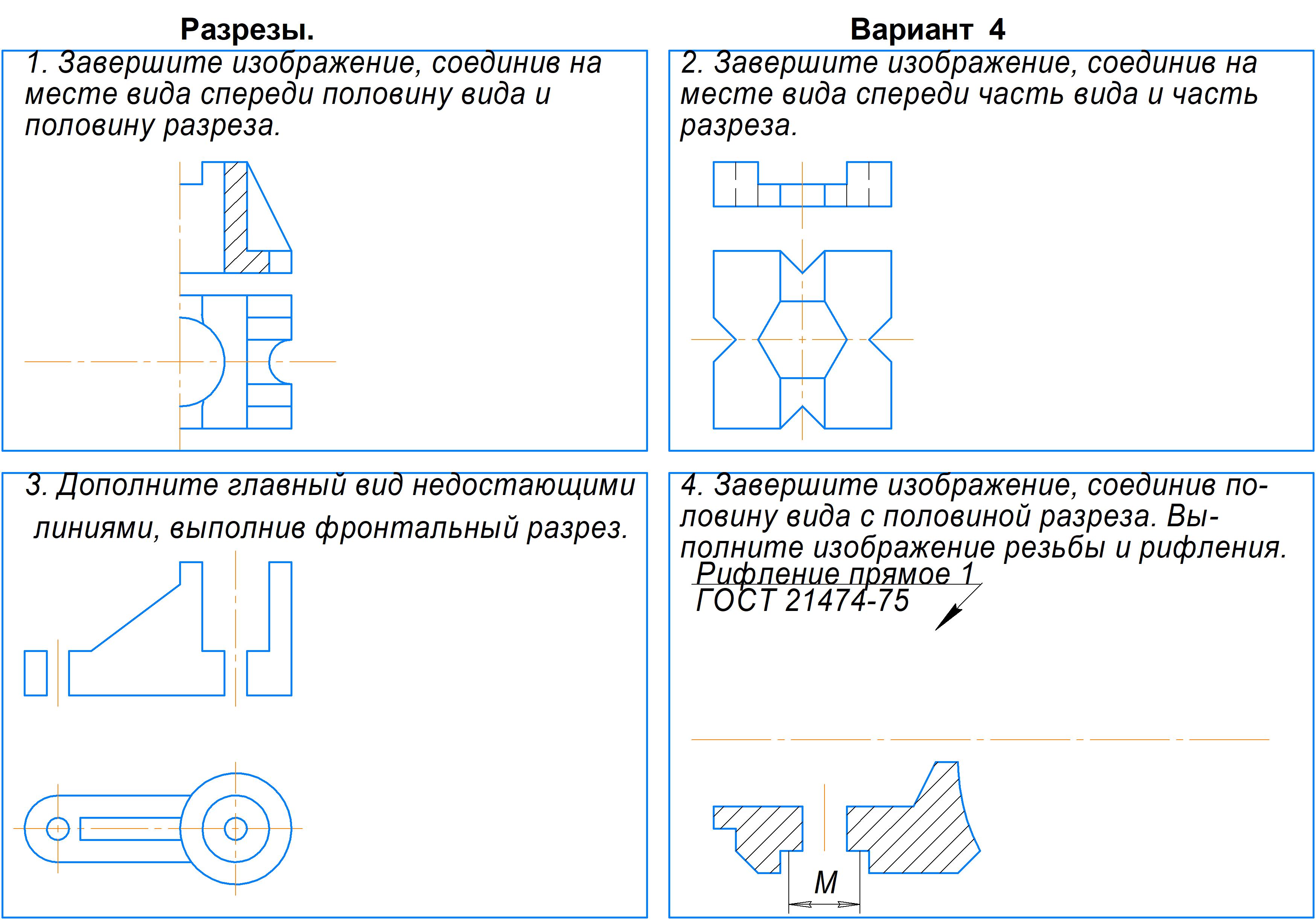

Разрезы

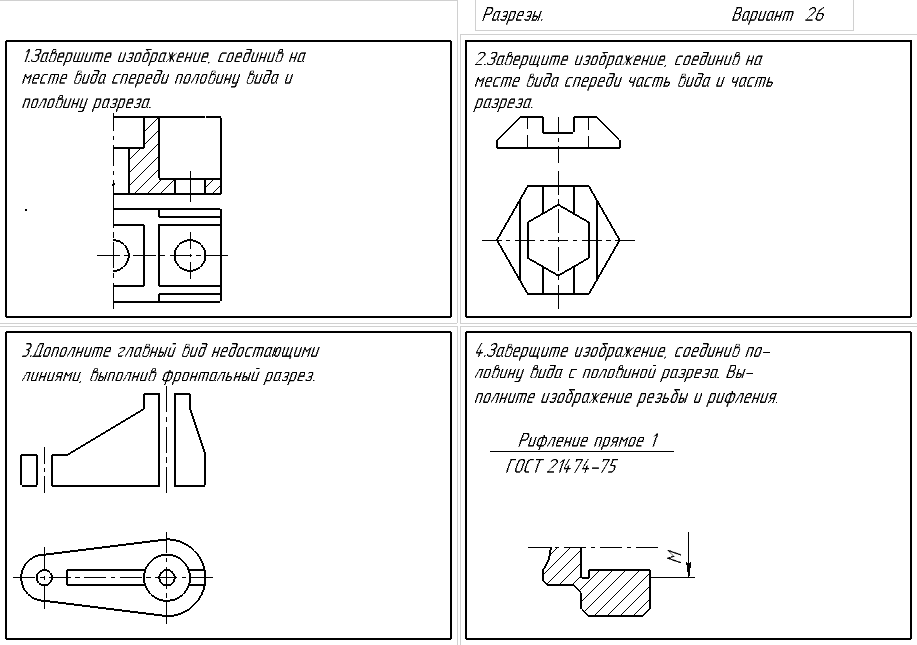

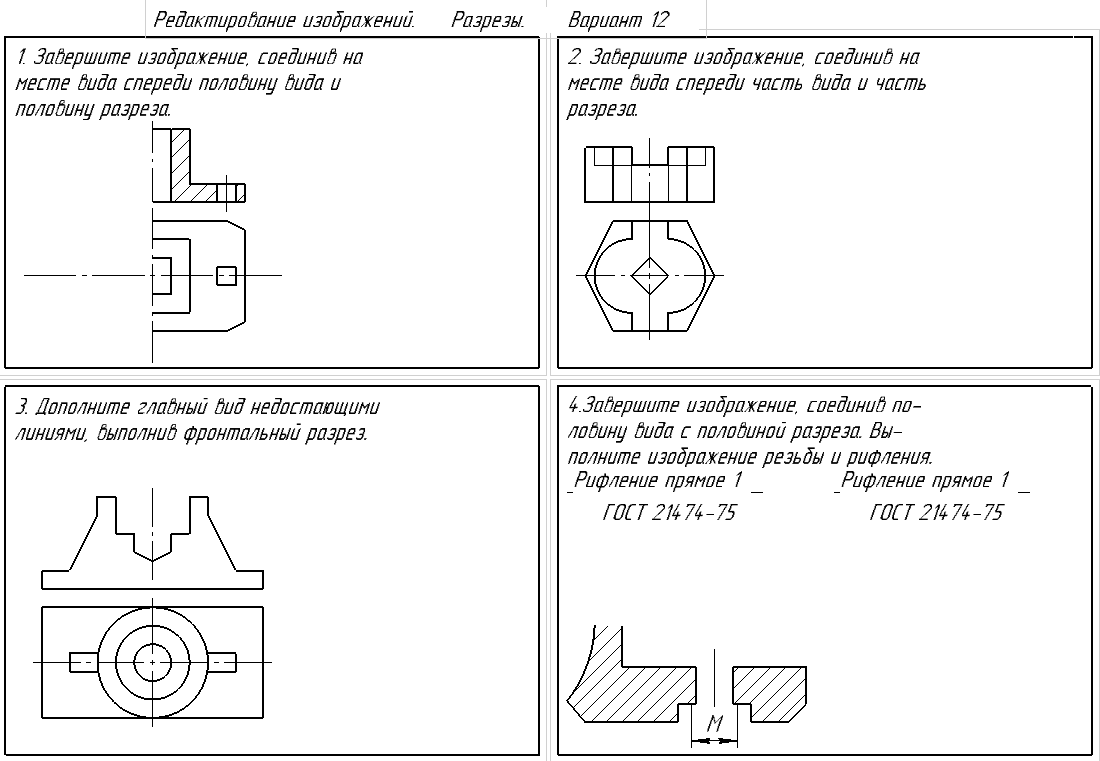

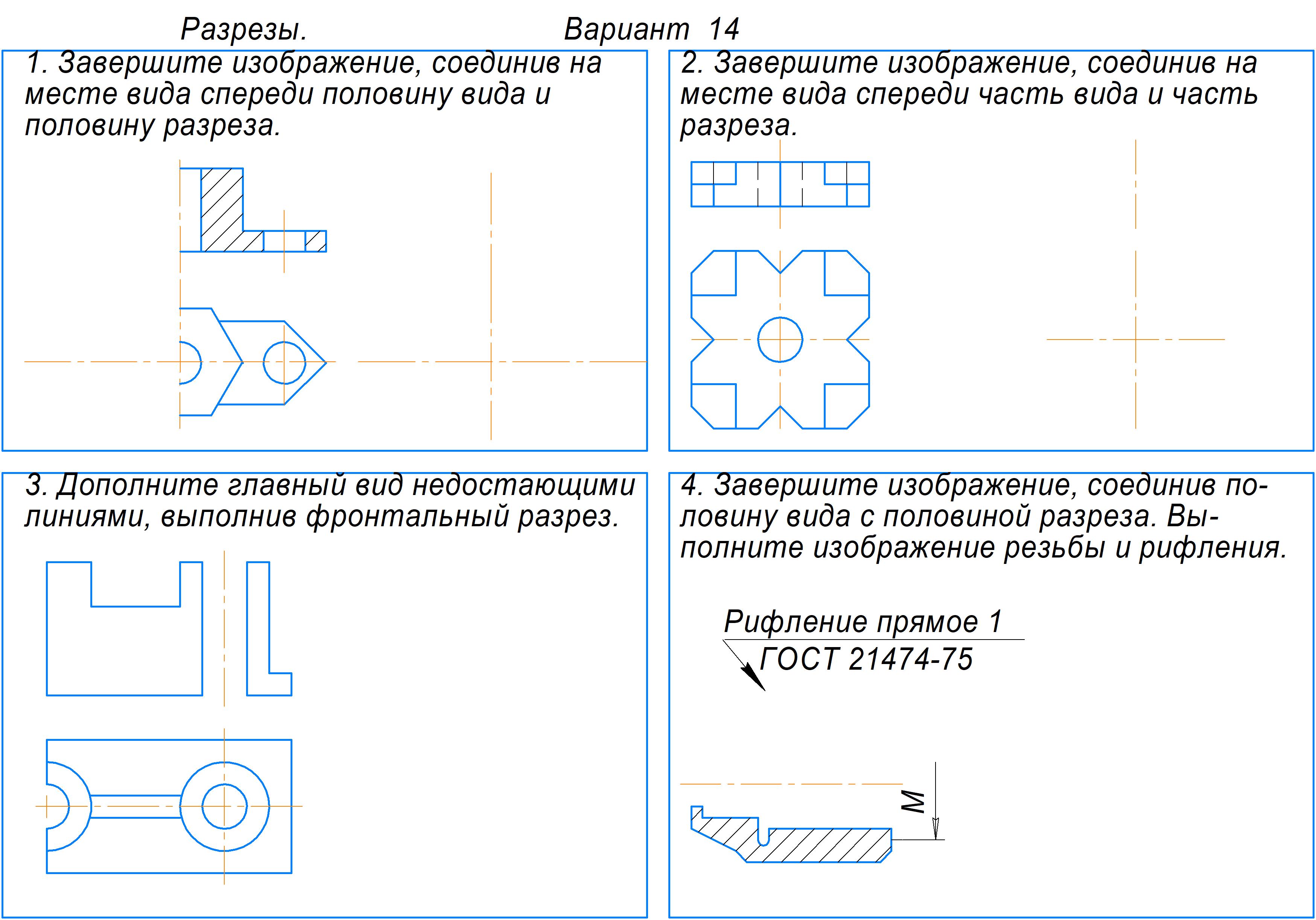

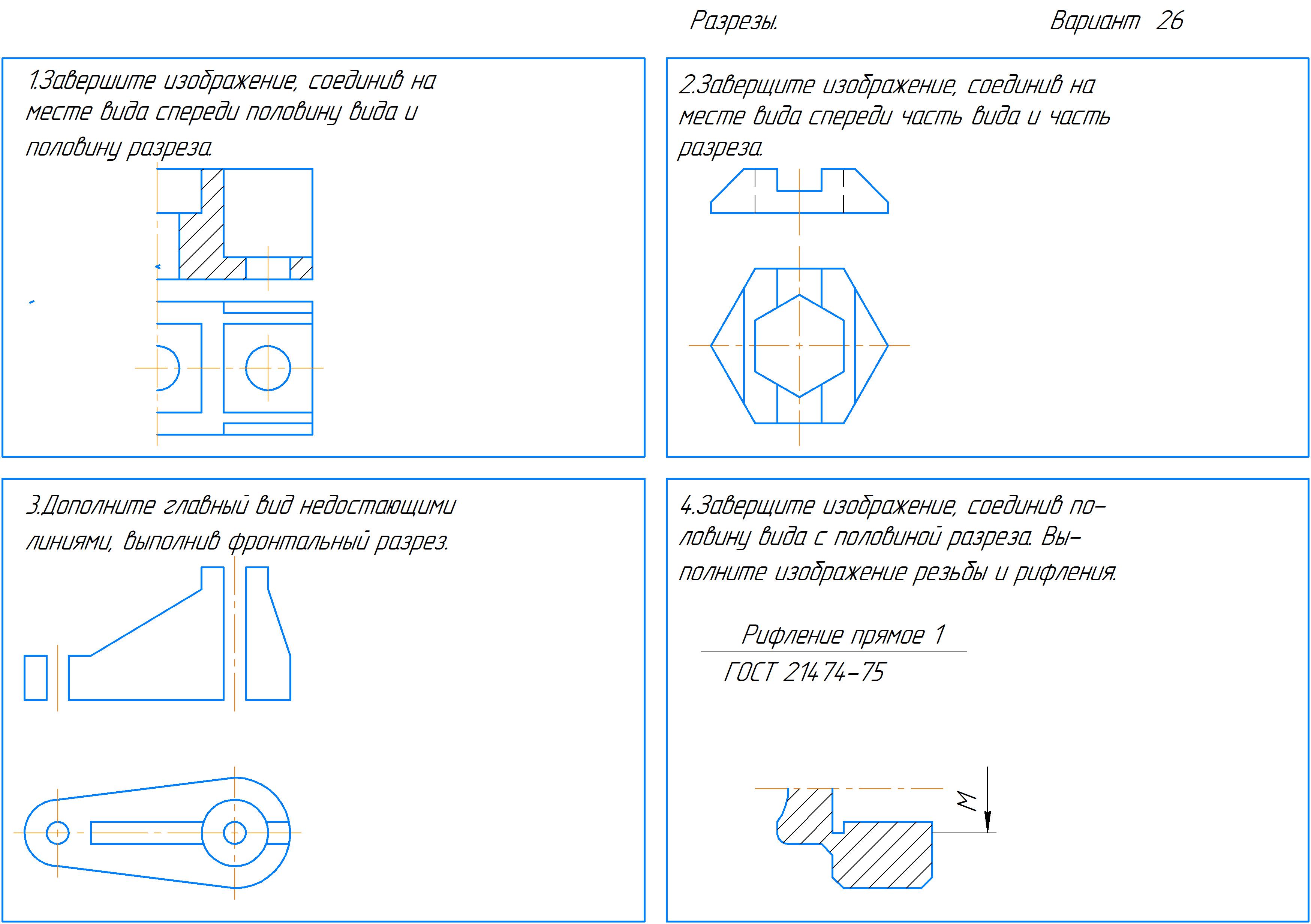

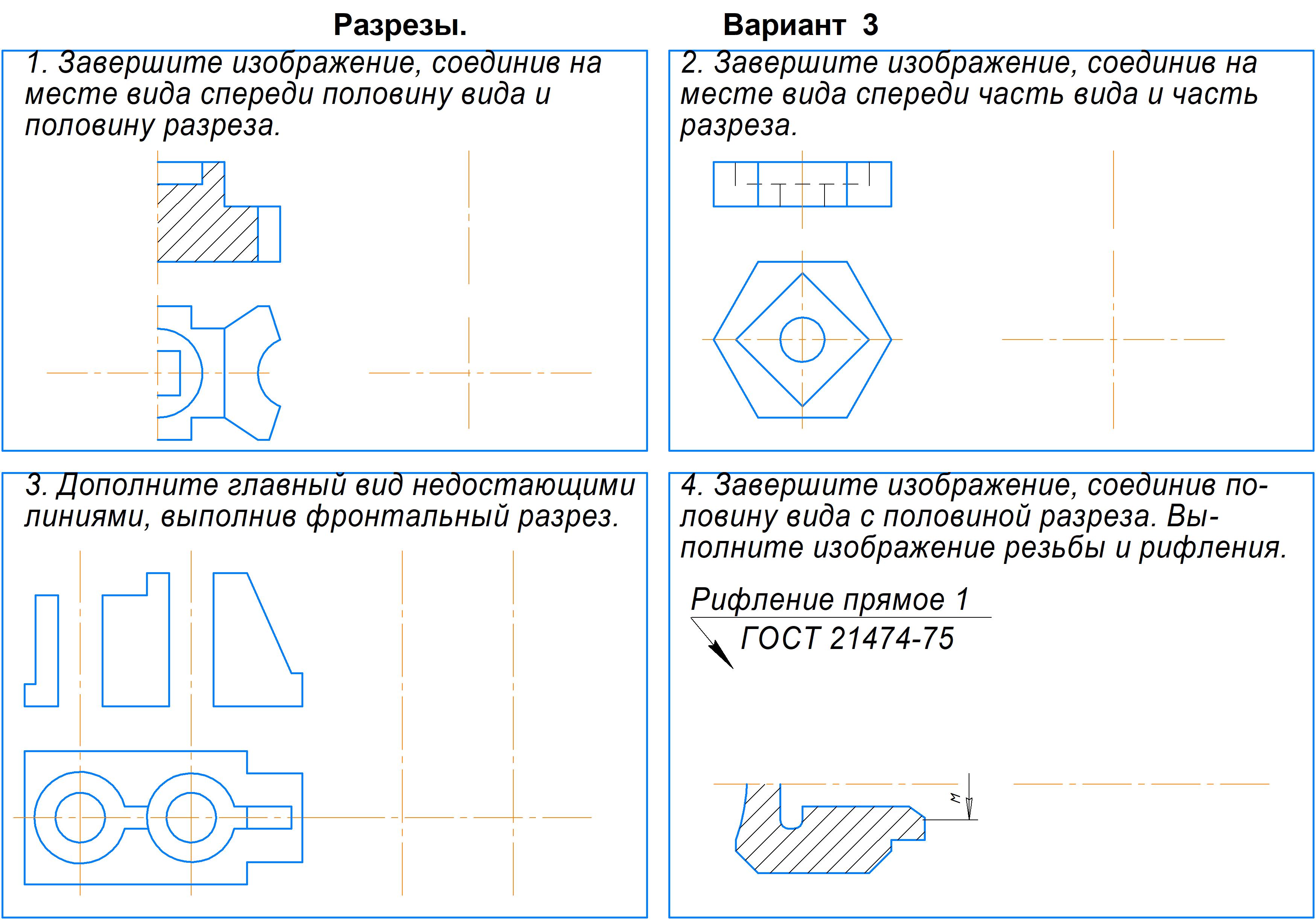

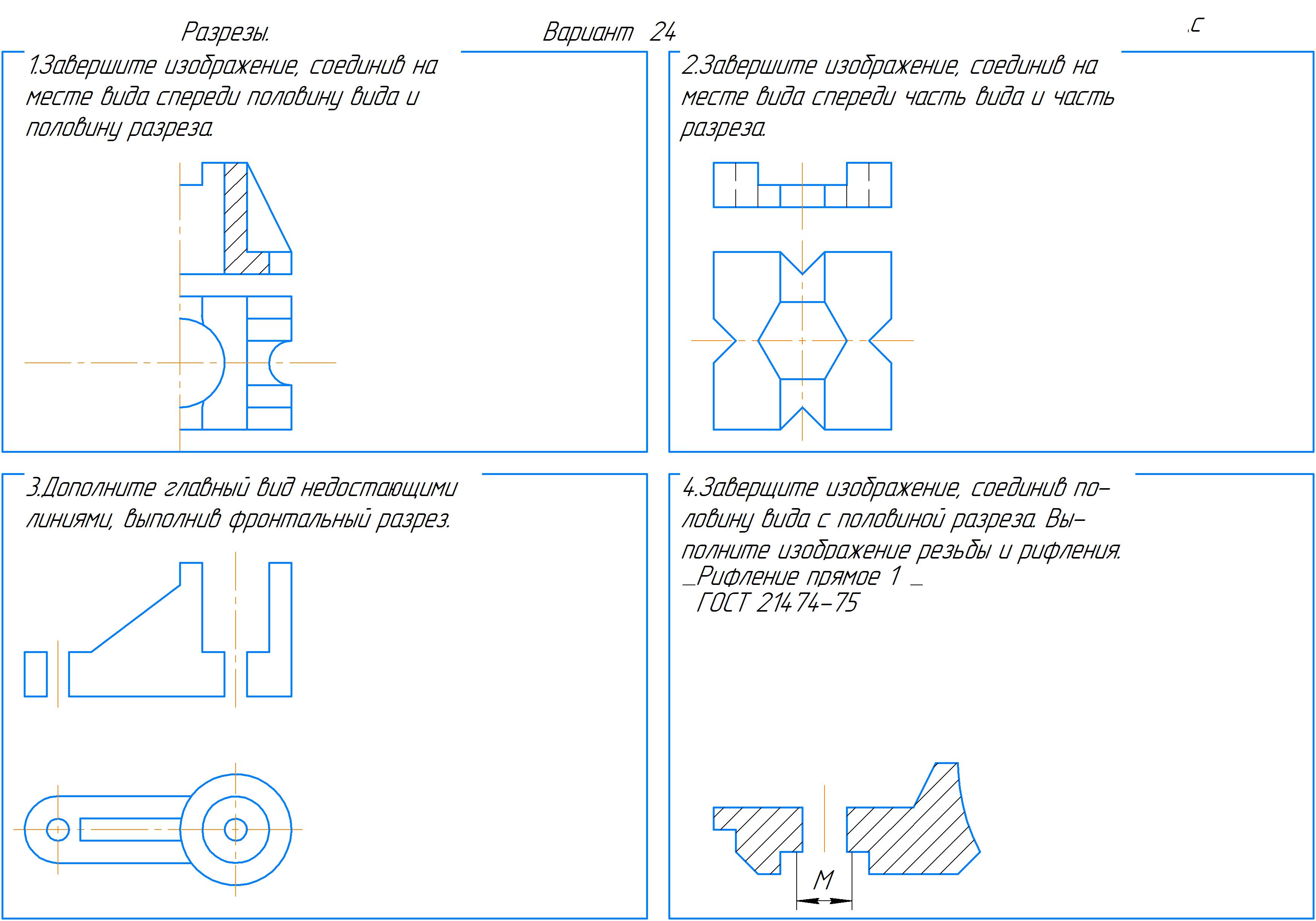

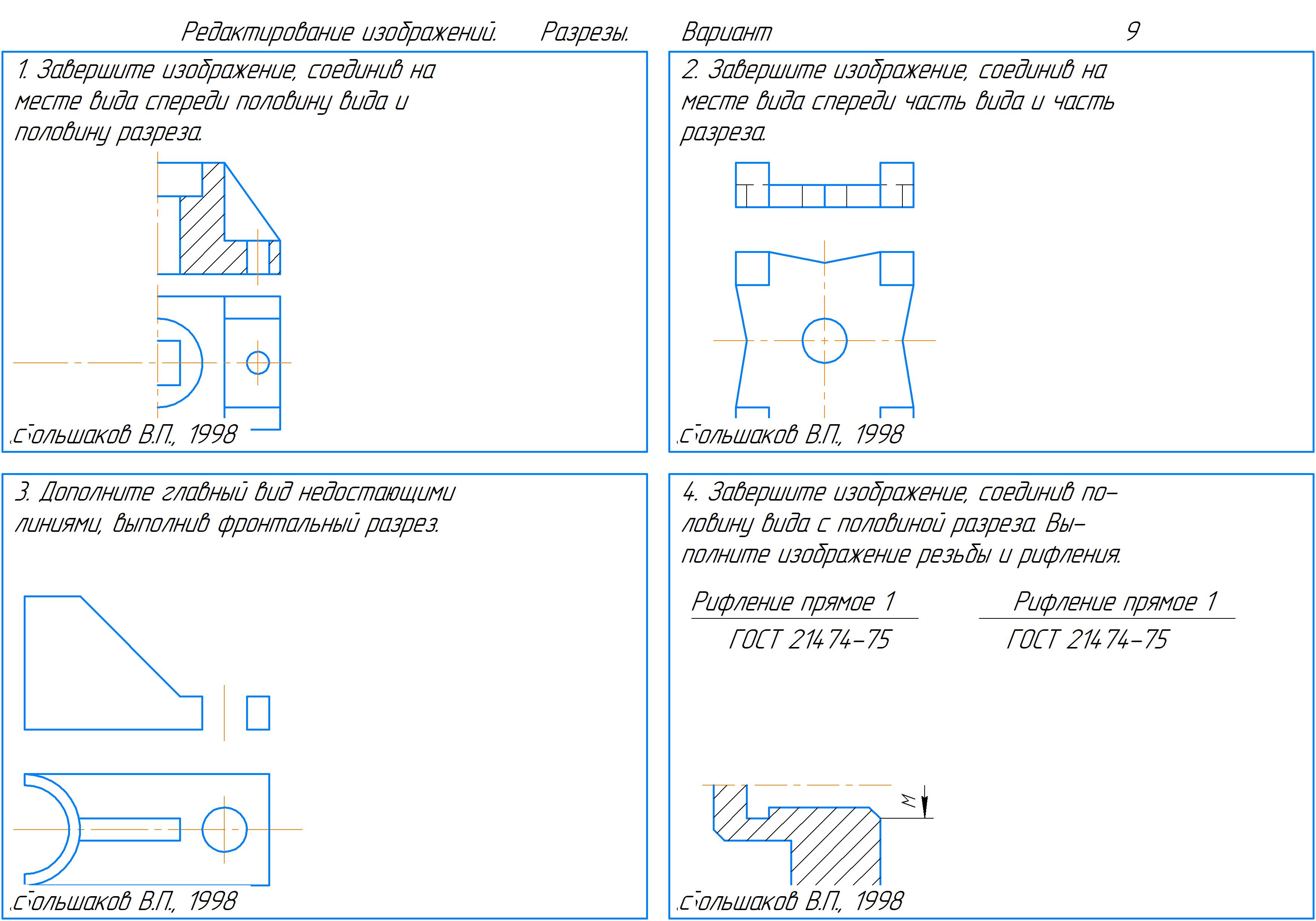

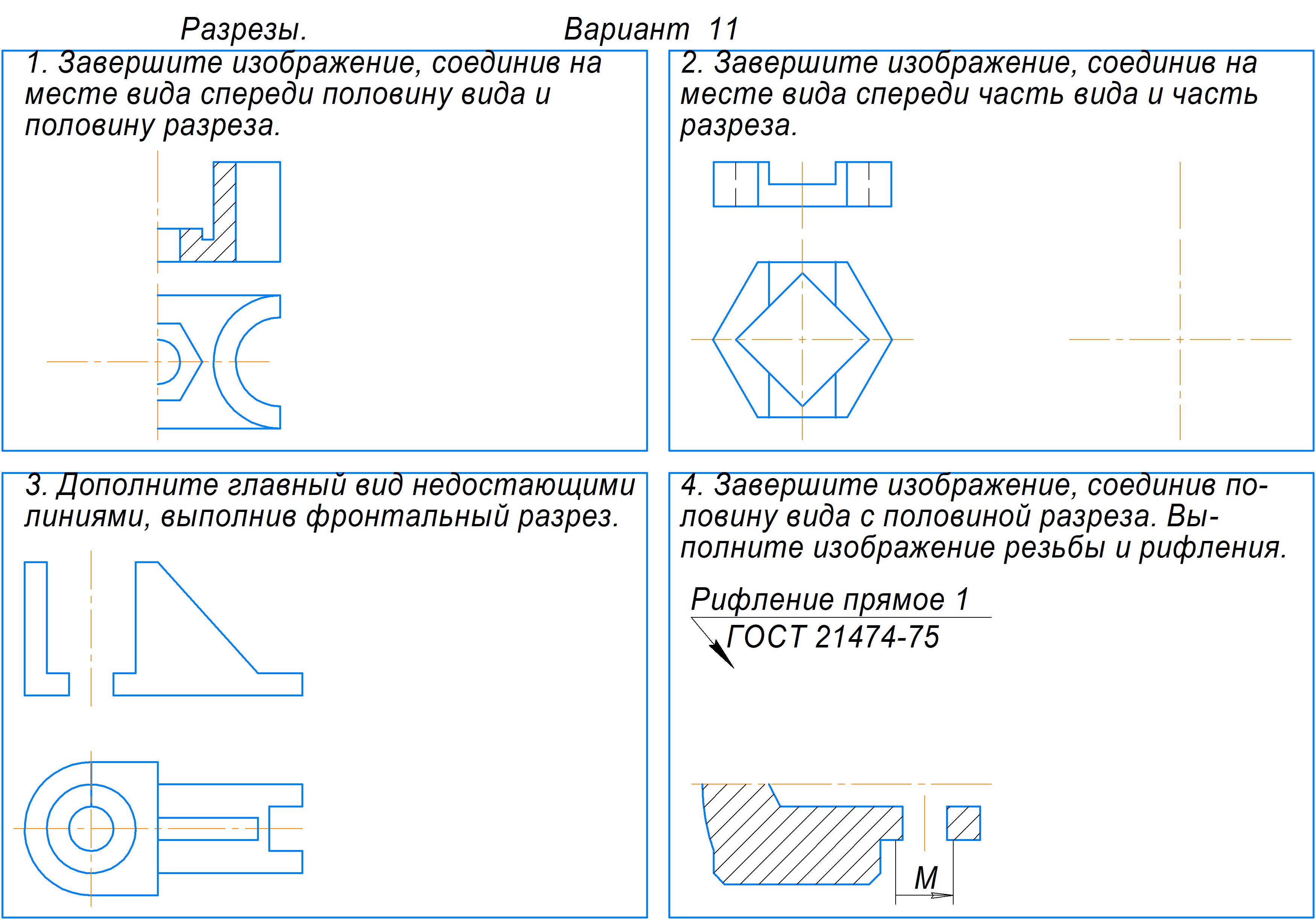

1. Завершить изображение, соединив на месте вида спереди половину вида и половину разреза.
2. Завершить изображение, соединив на месте вида спереди часть вида и часть разреза.
3. Дополнить главный вид недостающими линиями, выполнив фронтальный разрез.
4. Завершить изображение, соединив половину вида с половиной разреза. Выполнить изображение резьбы и рифления.
Чертежи выполнены в КОМПАС 3D(V16)
