PZ

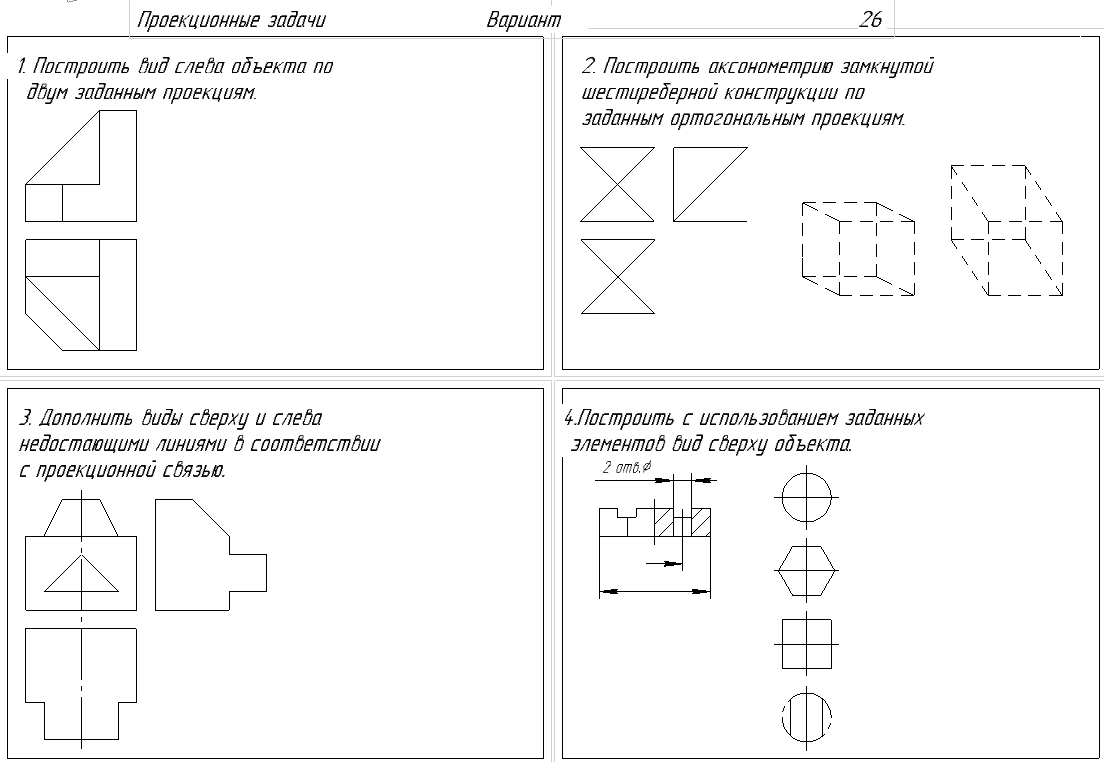

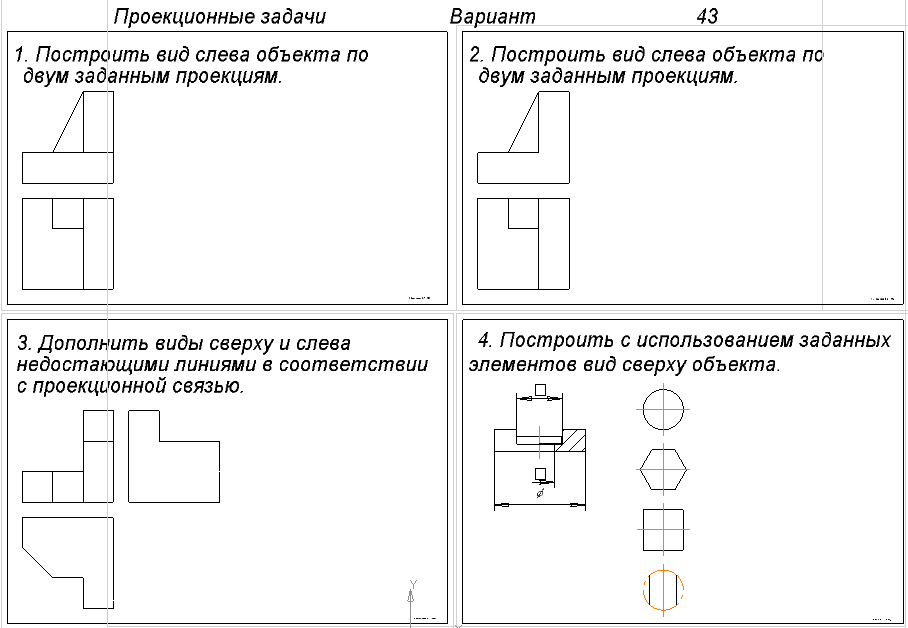

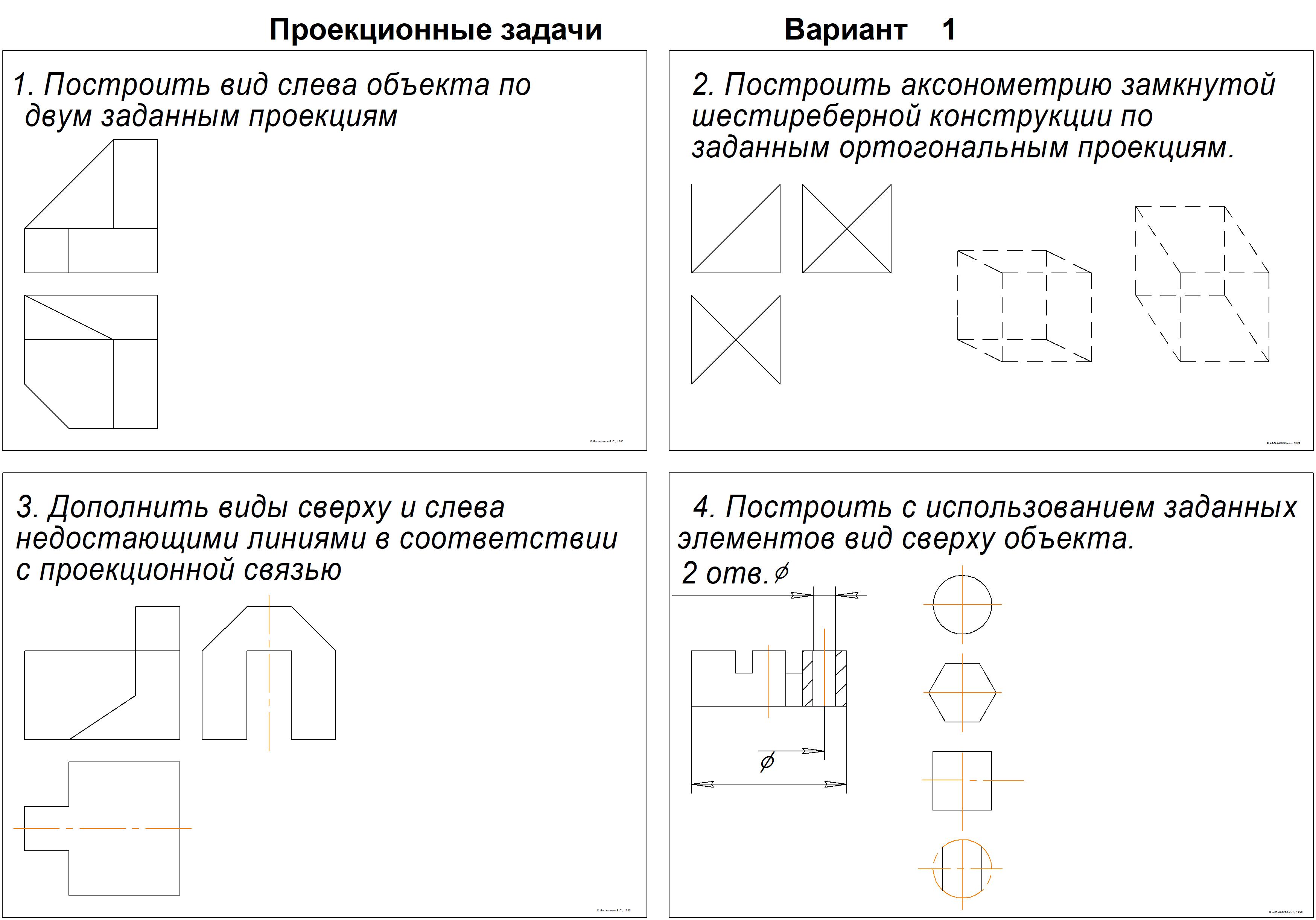

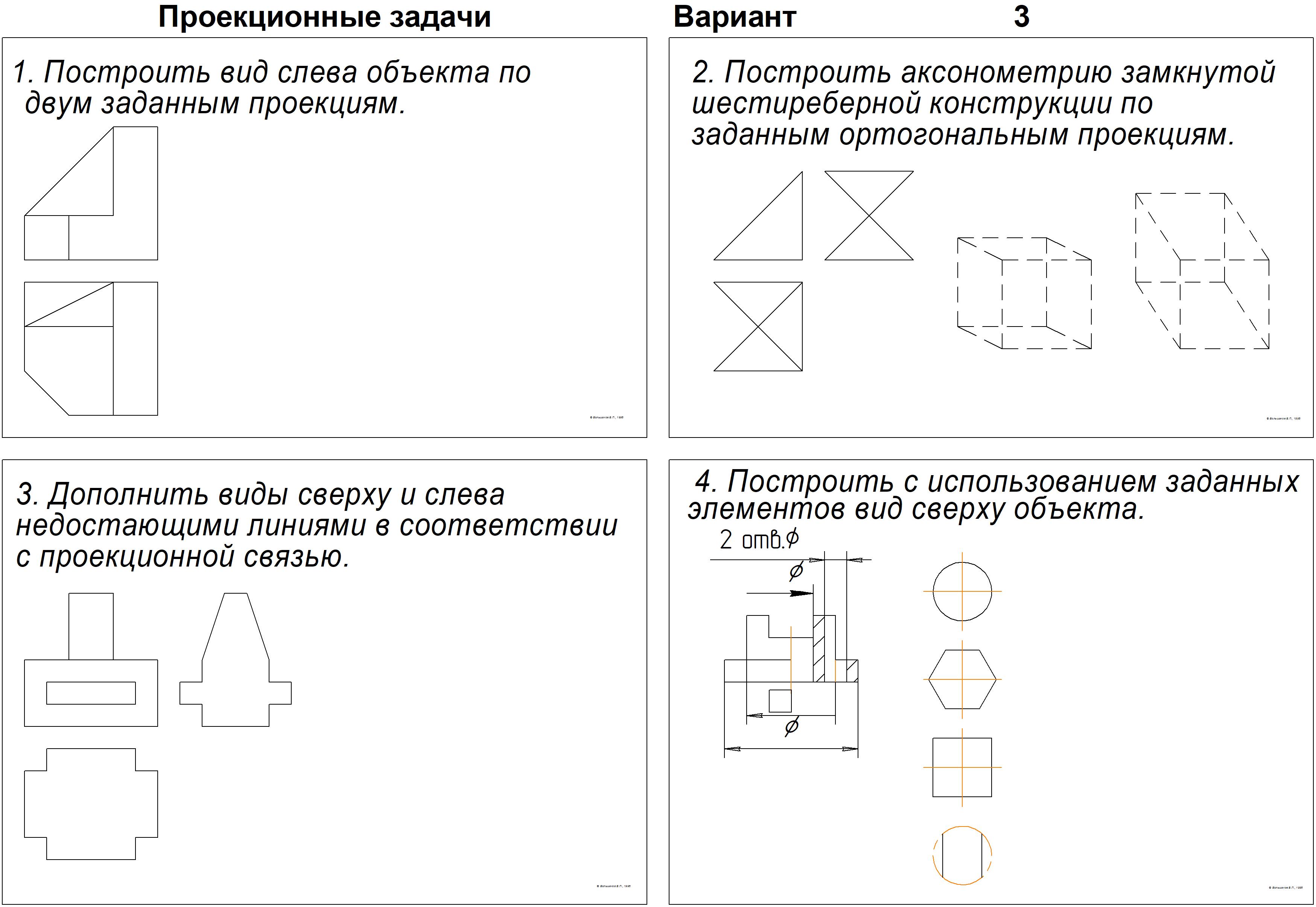

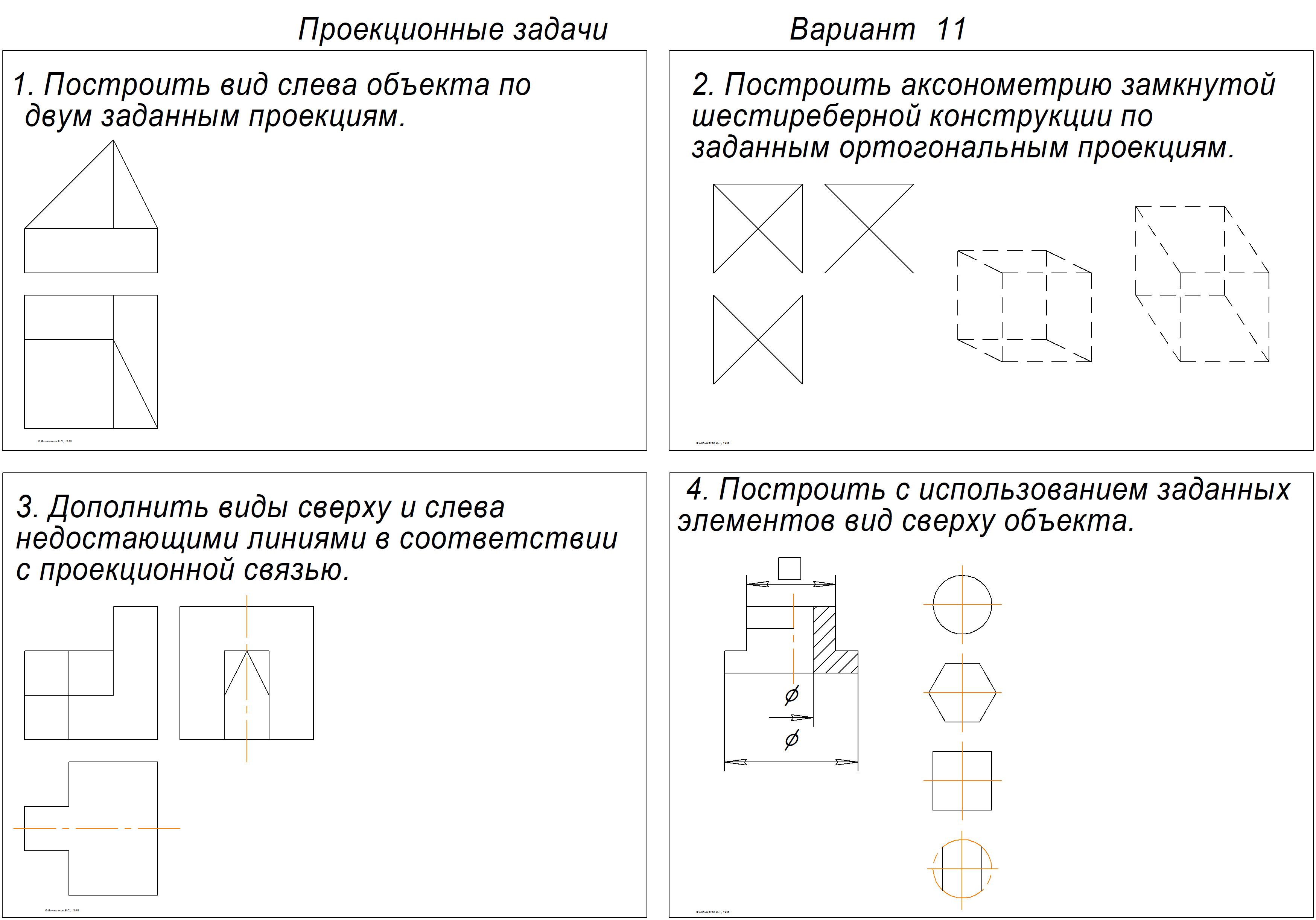

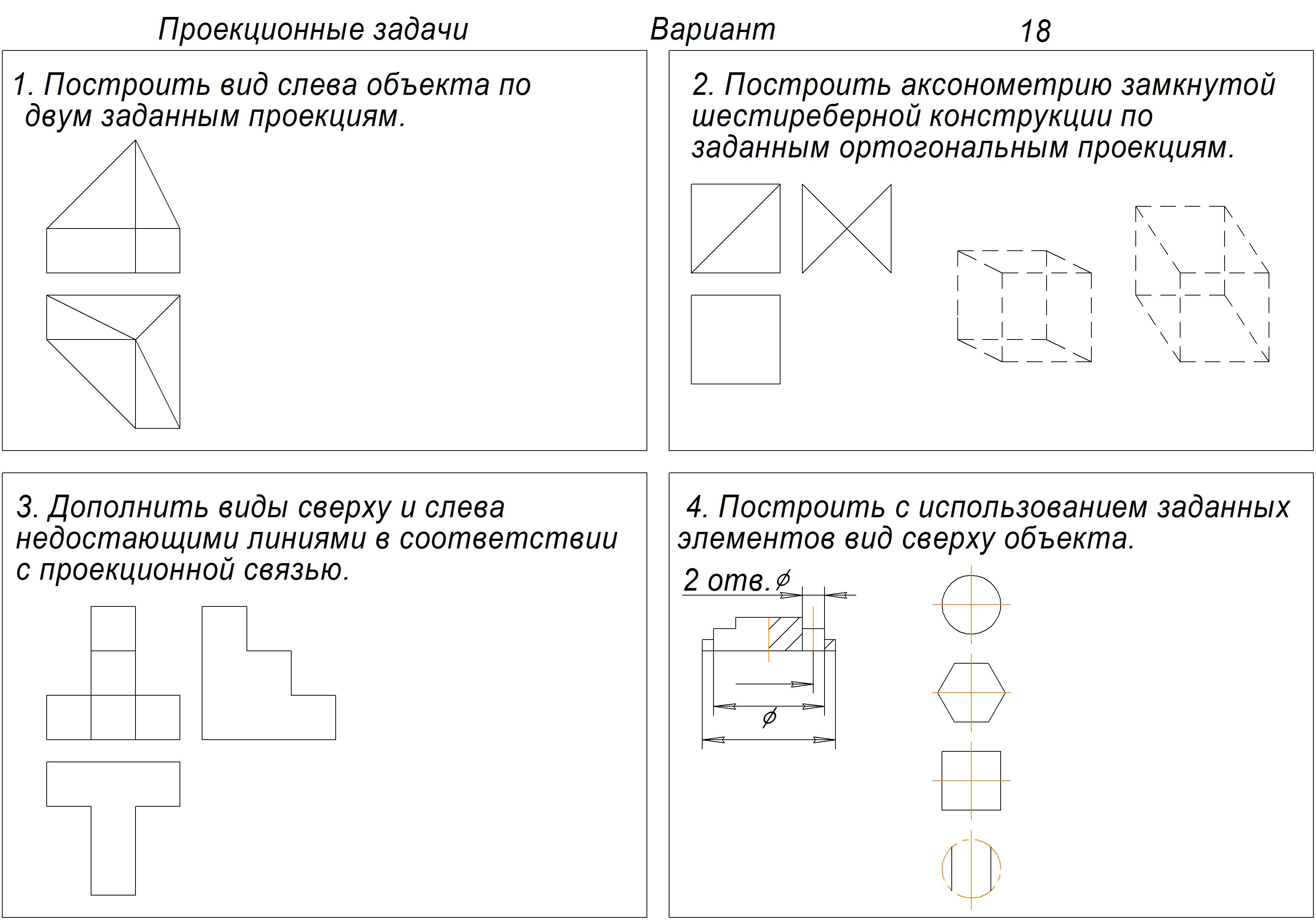

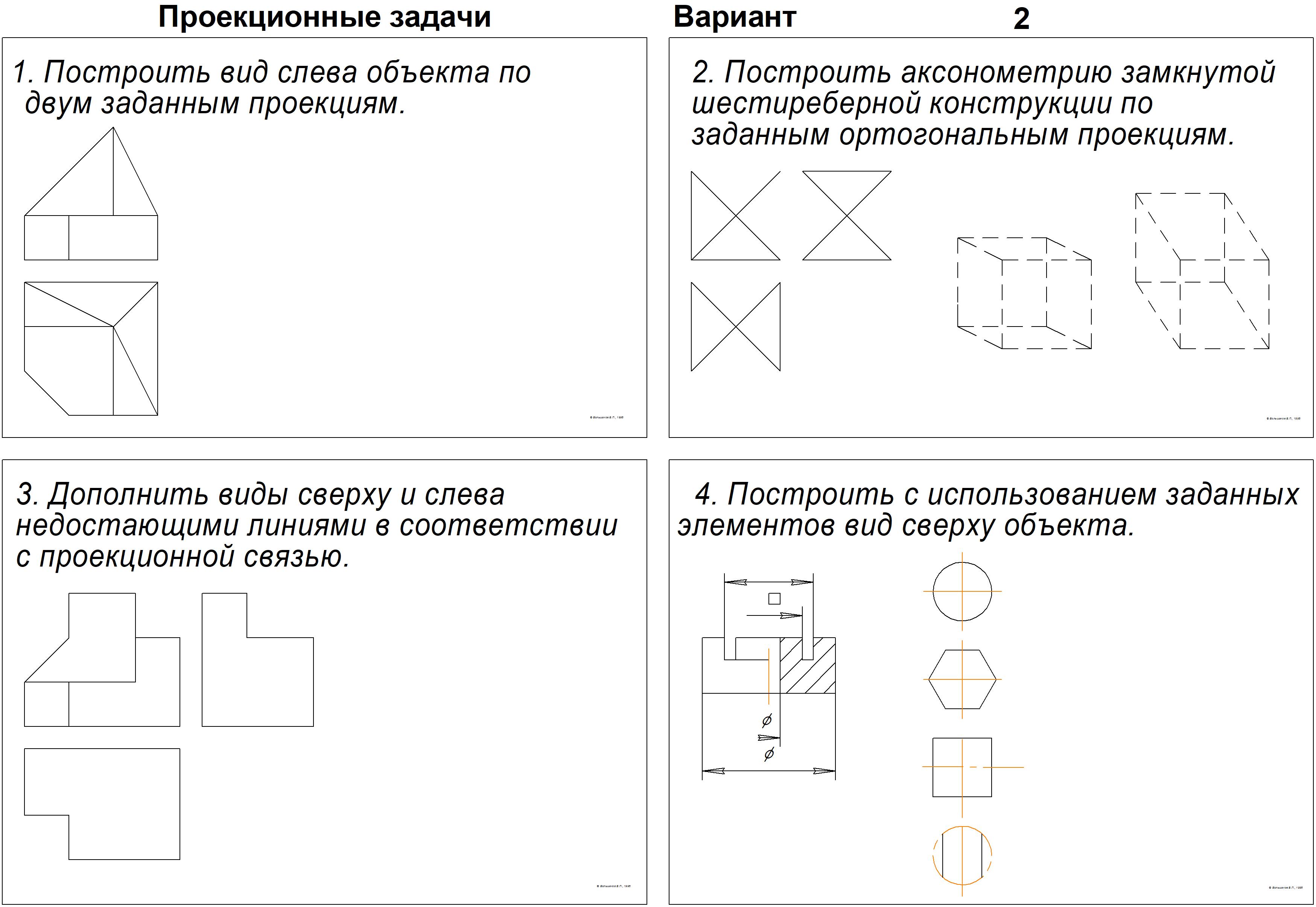

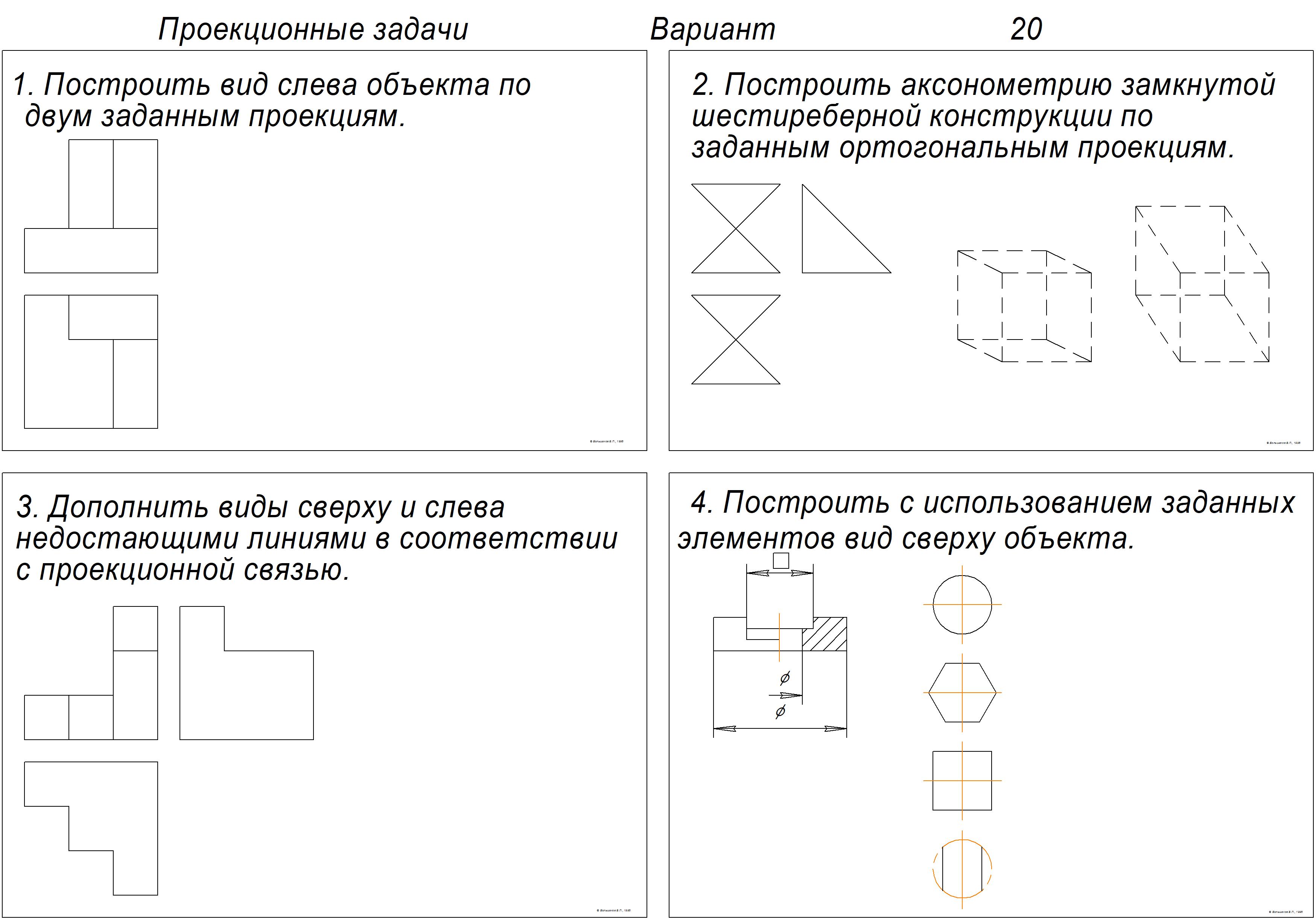

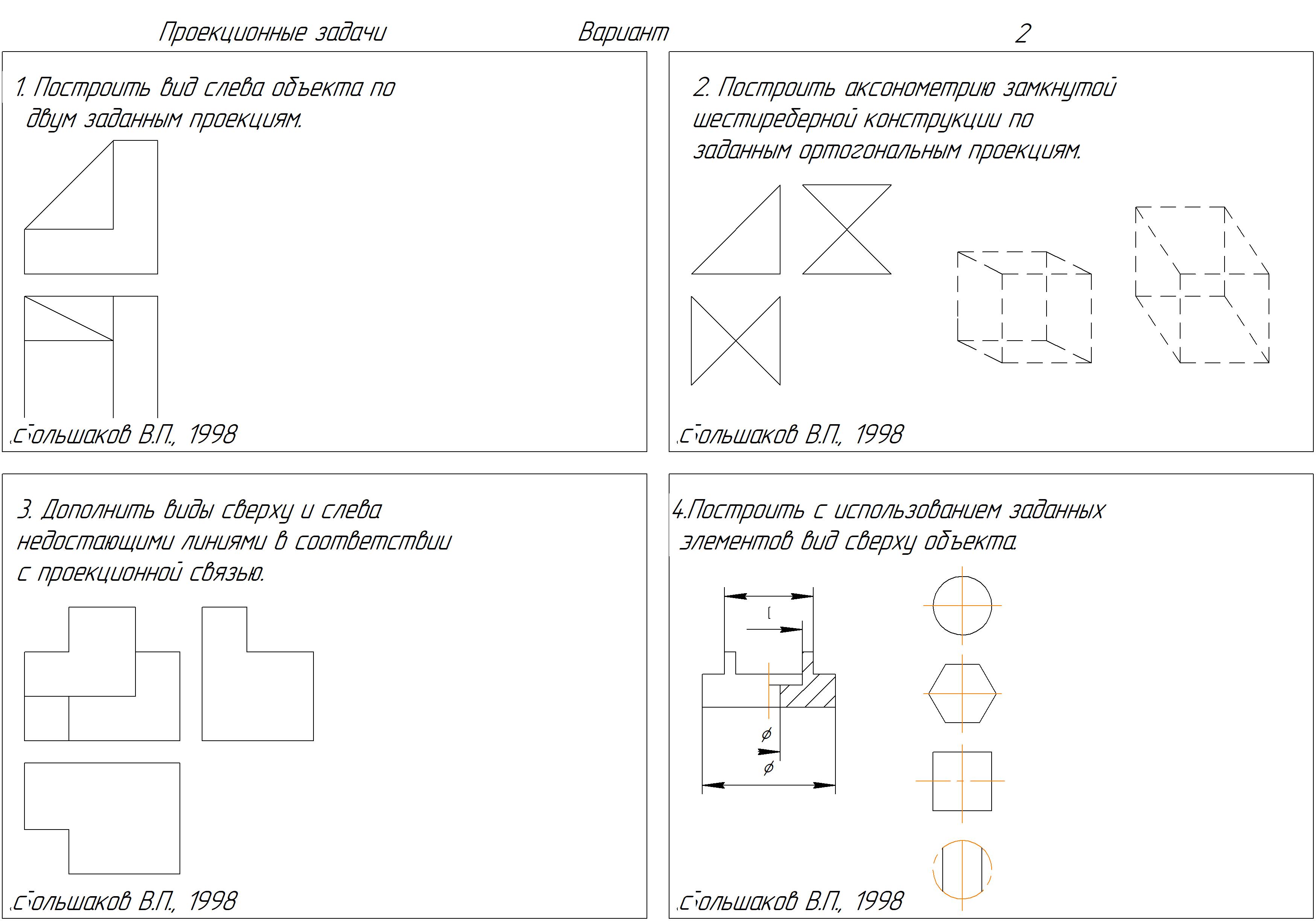

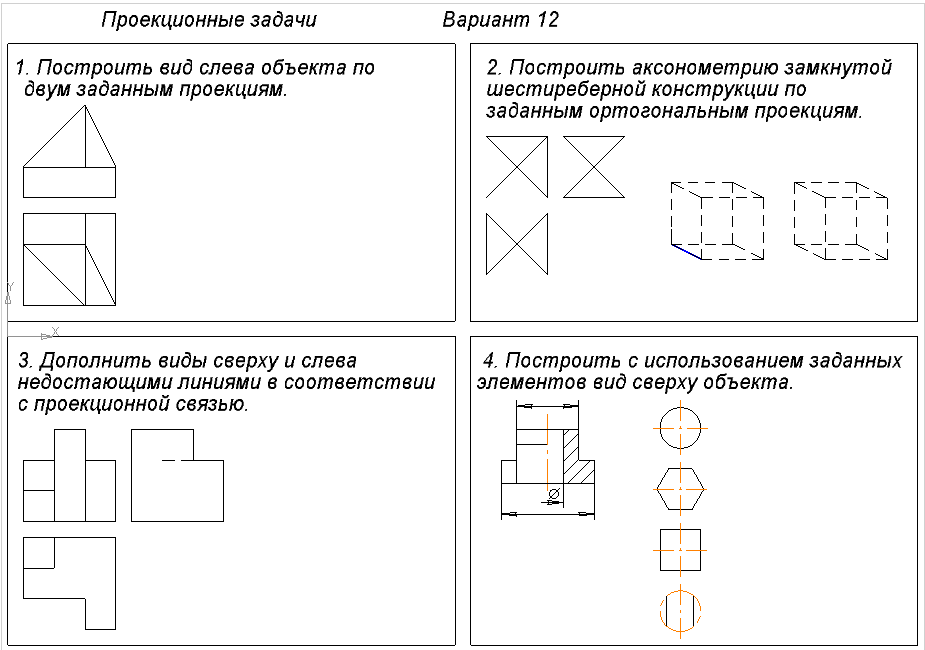

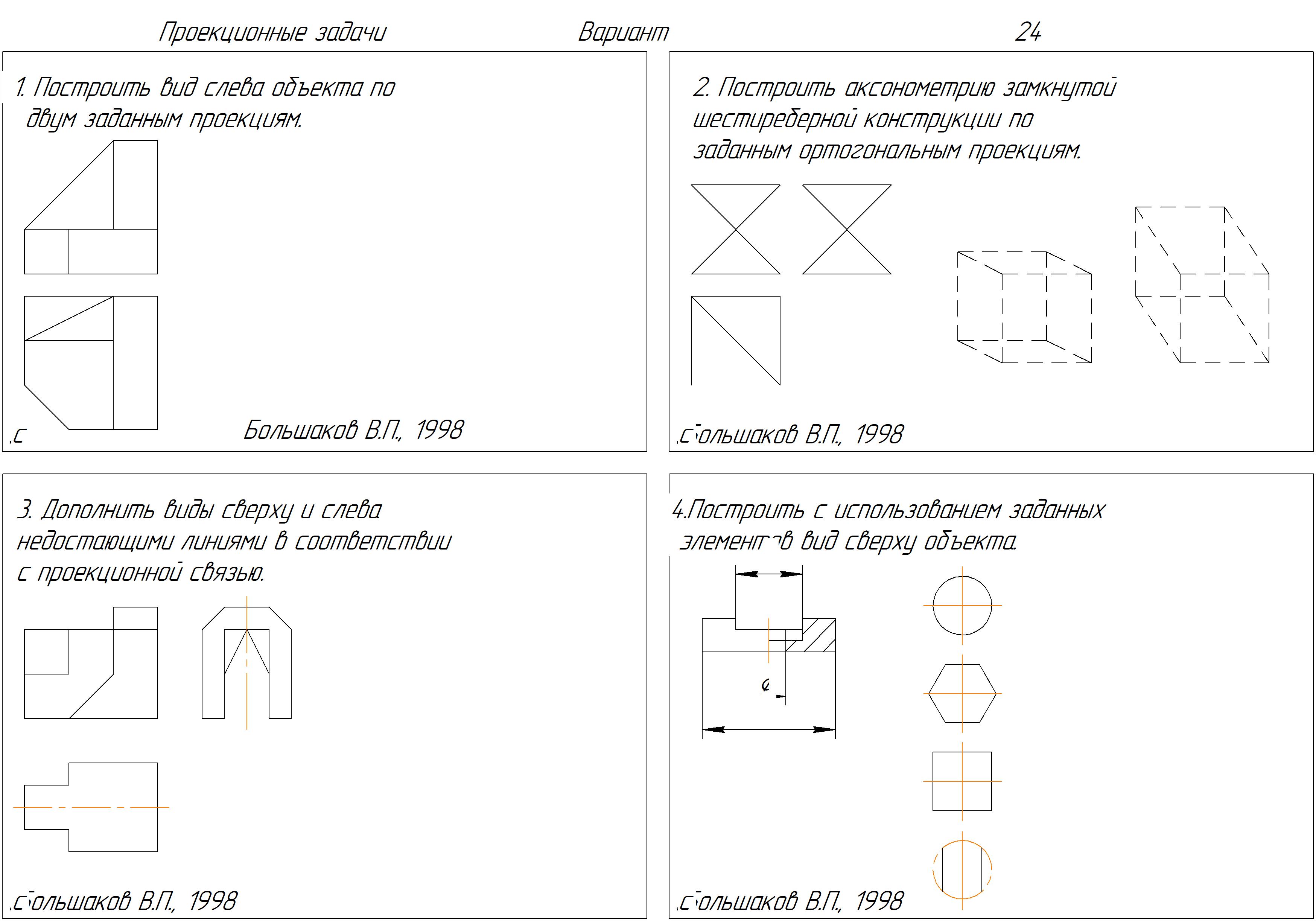

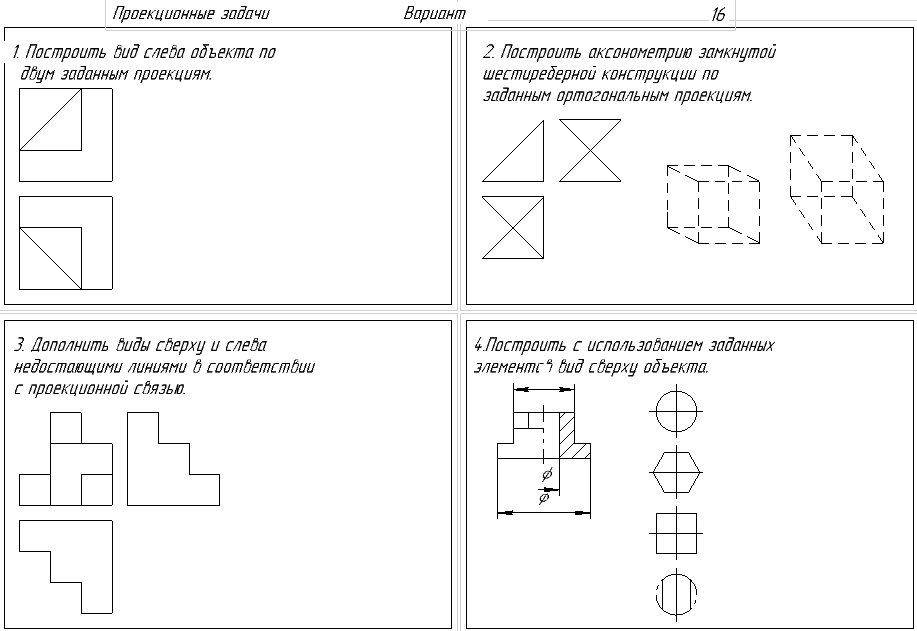

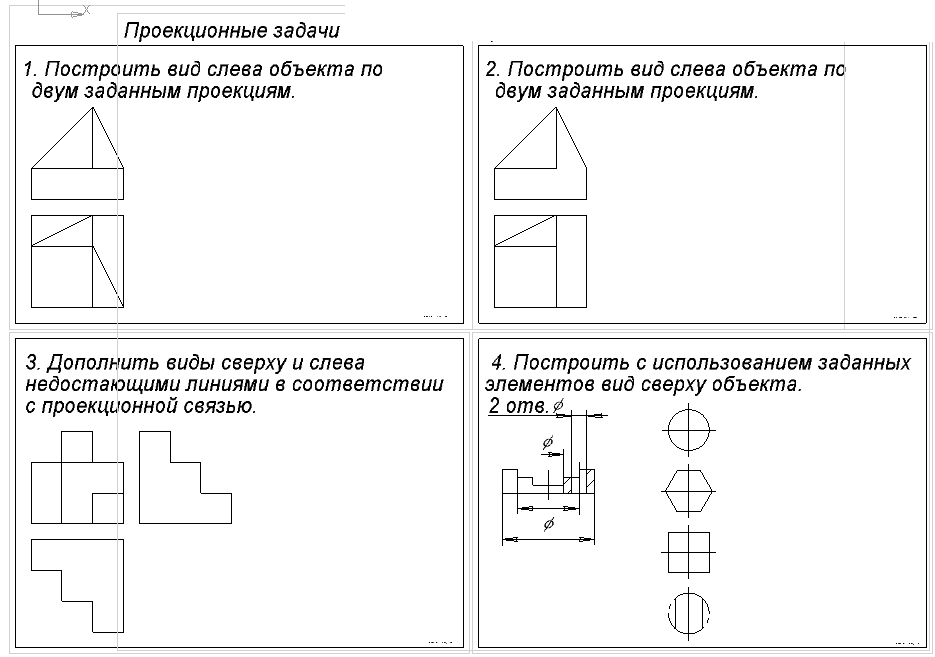

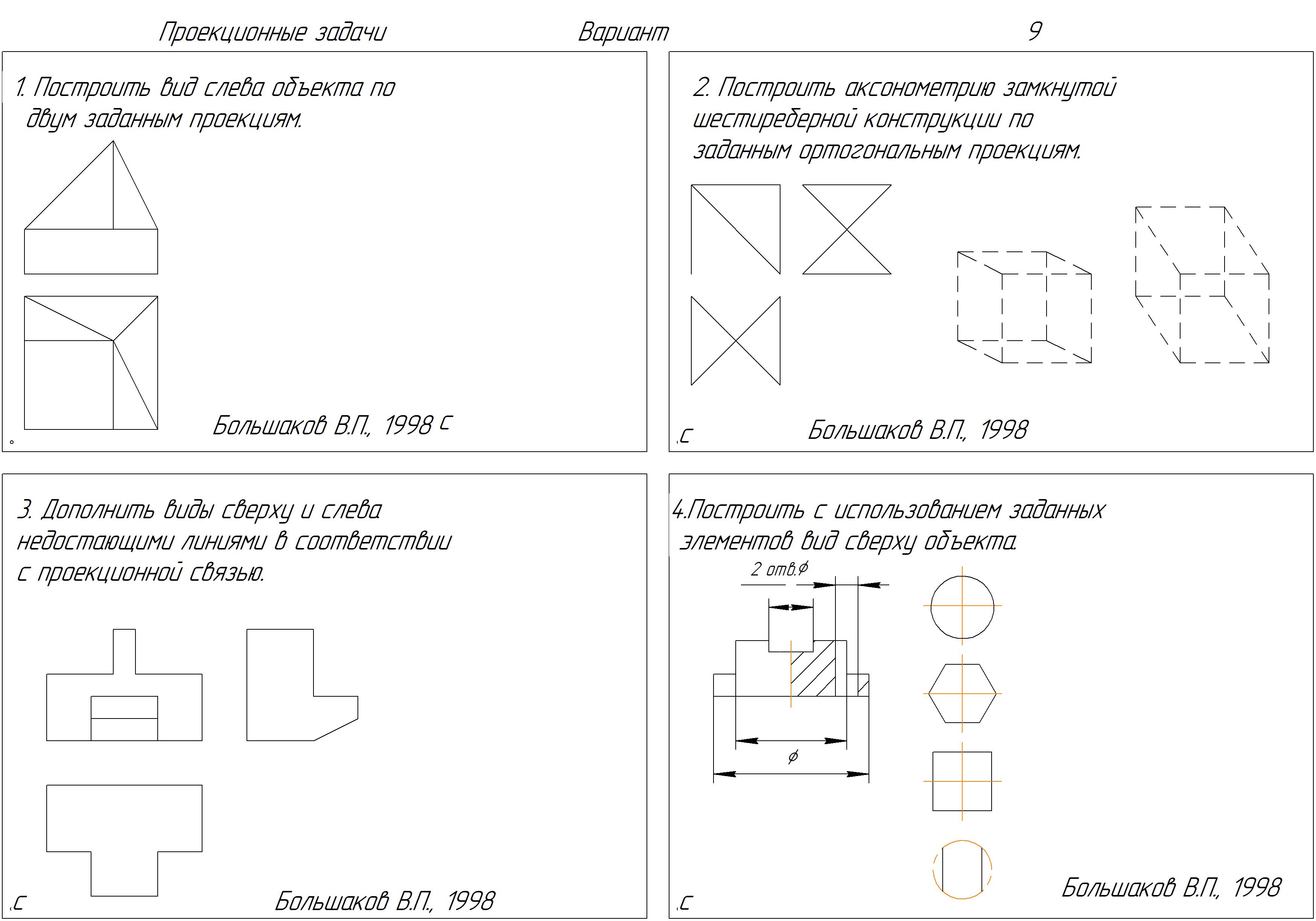

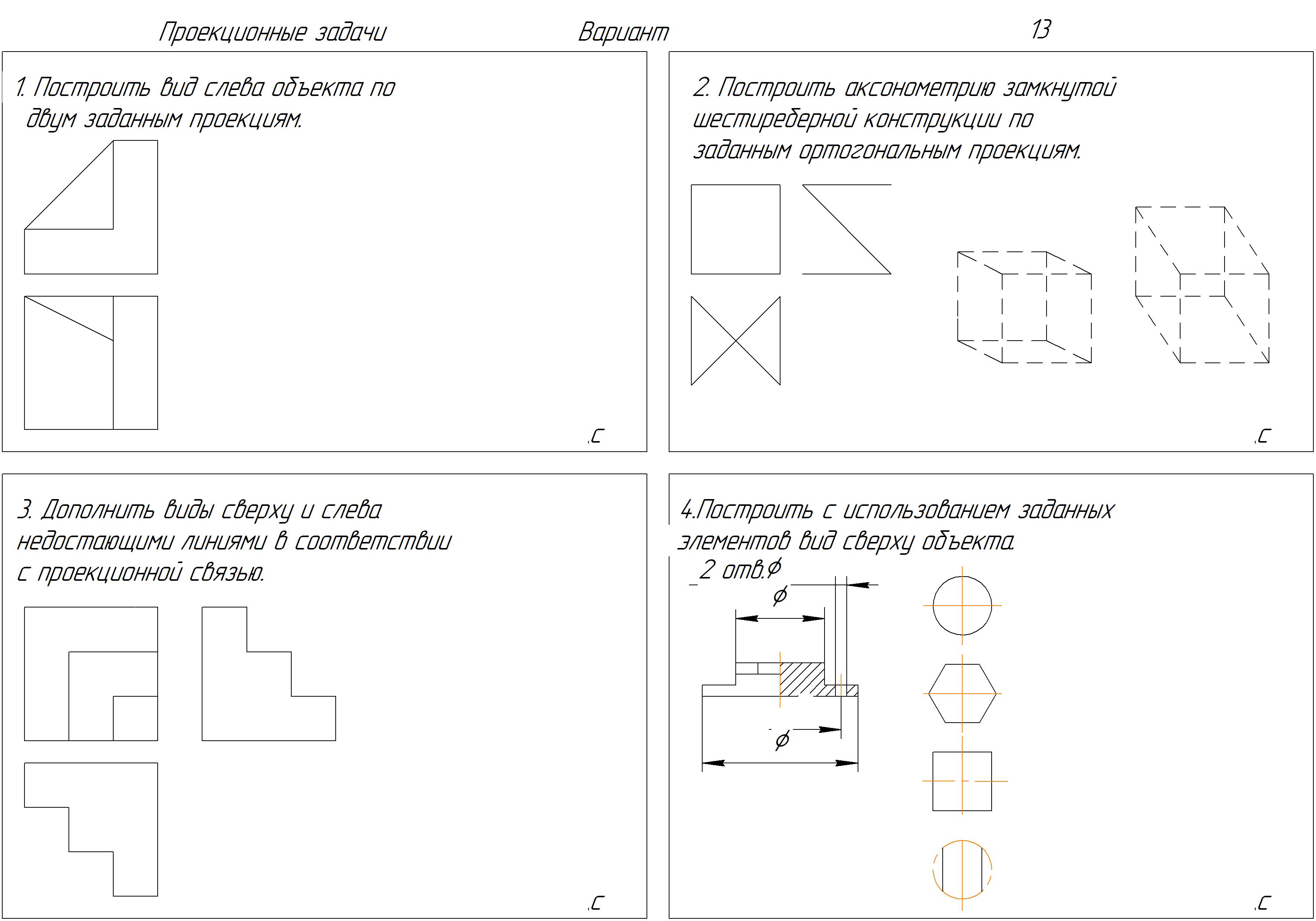

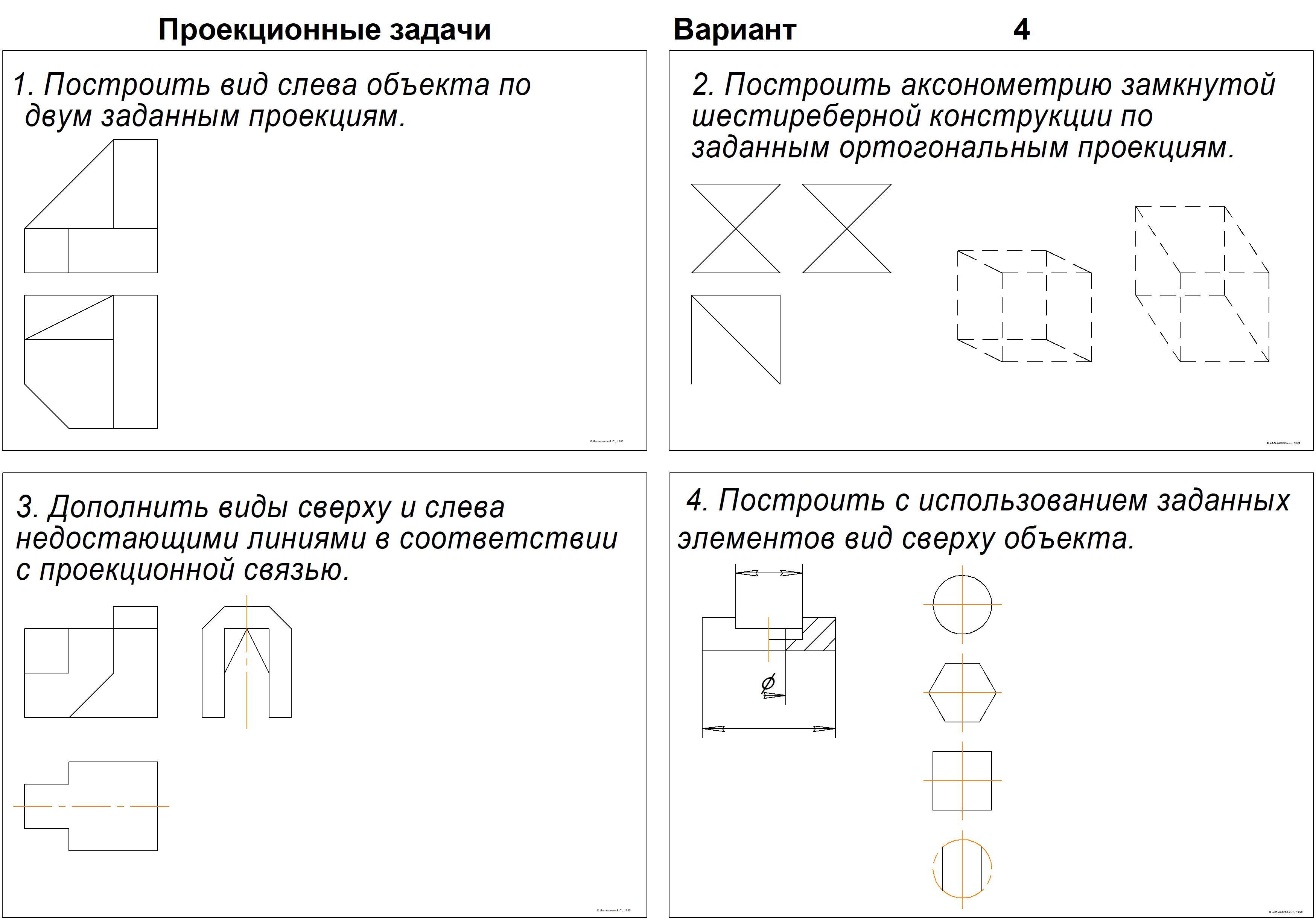

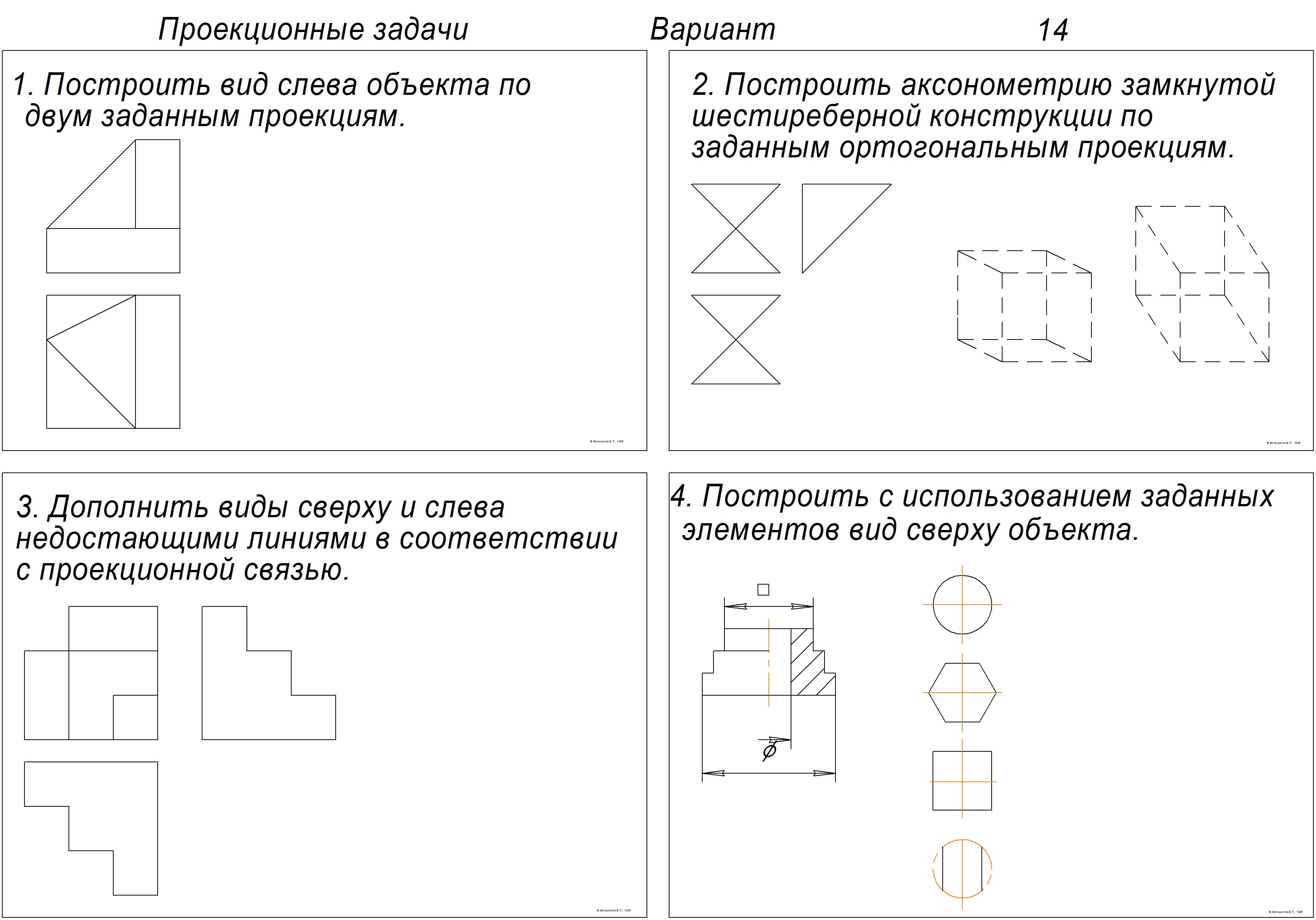

Проекционное задачи
1. Построить вид слева объекта по двум заданным проекциям.
2. Построить вид слева объекта по двум заданным проекциям.
3. Дополнить виды сверху и слева недостающими линиями в соответствии с проекционной связью.
4. Построить с использованием заданных элементов вид сверху объекта.
Чертежи выполнены в КОМПАС 3D(V16)
