6. PA

PA

Задание

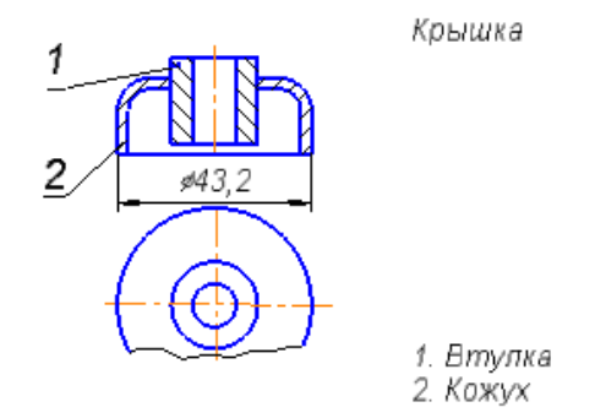

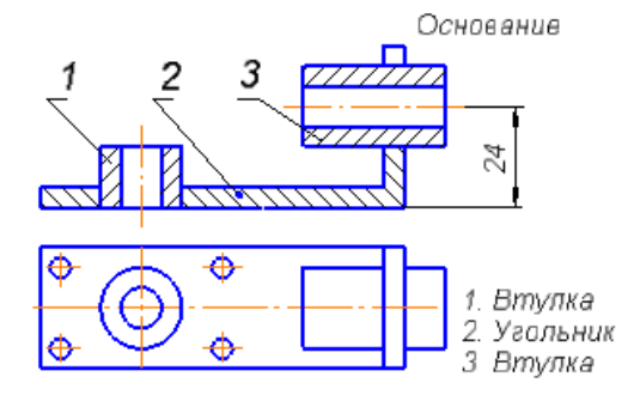

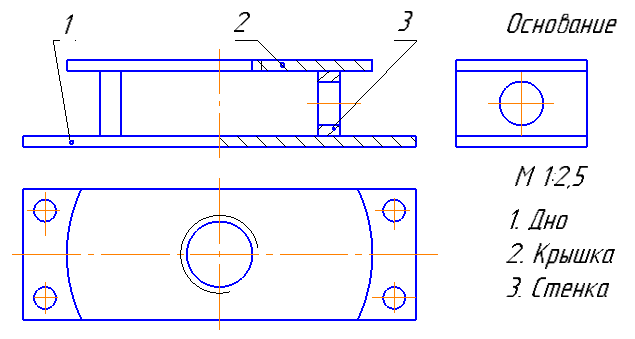

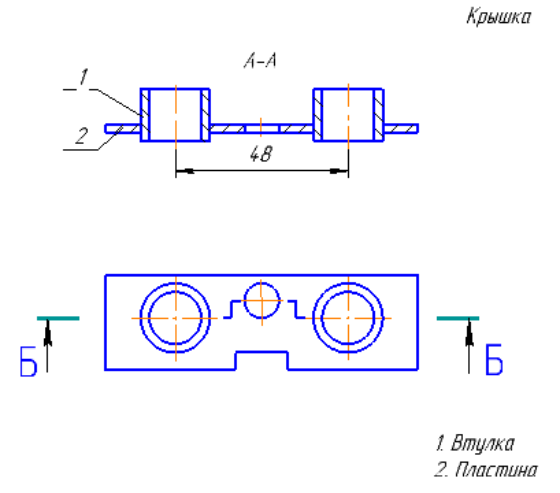

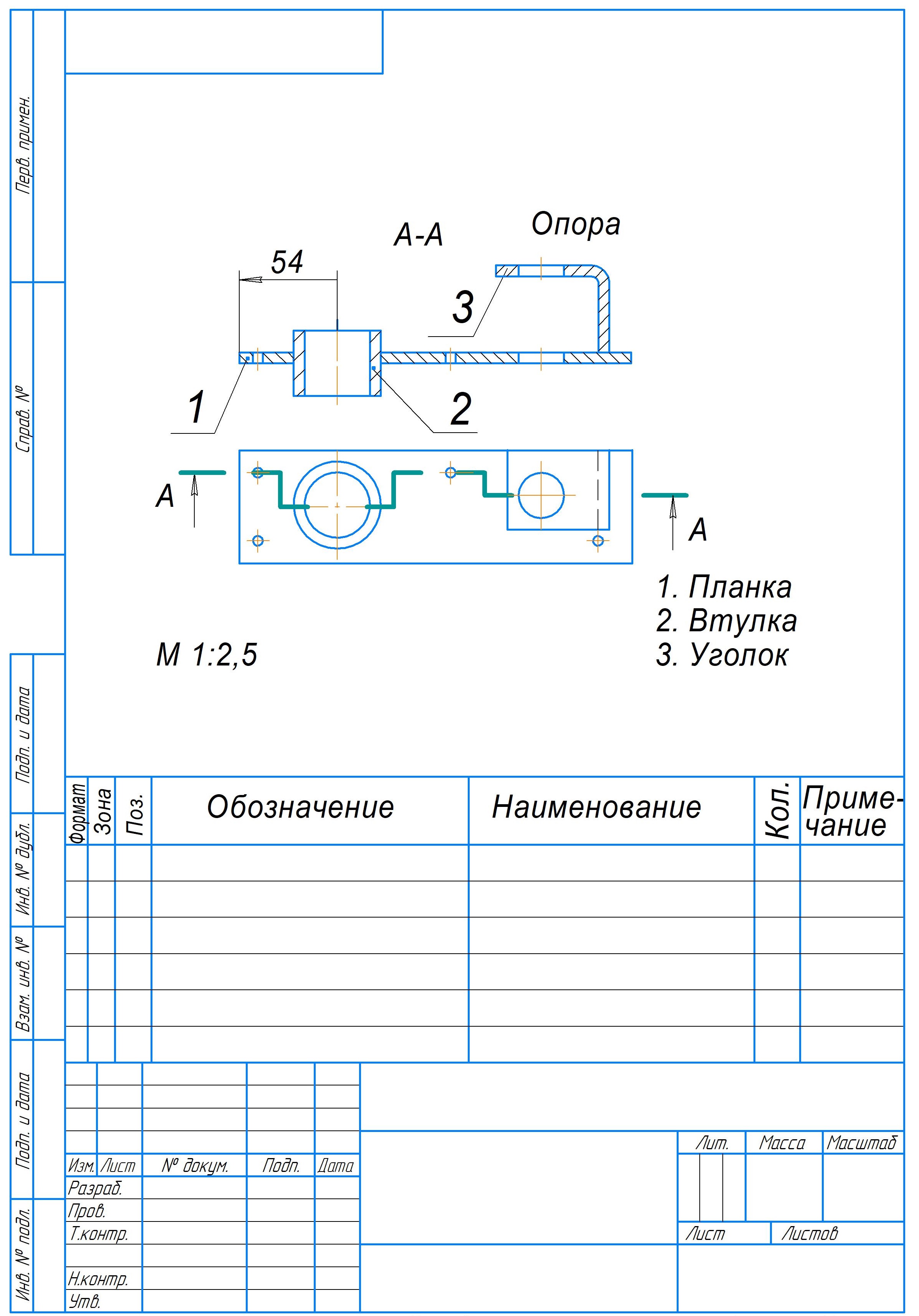

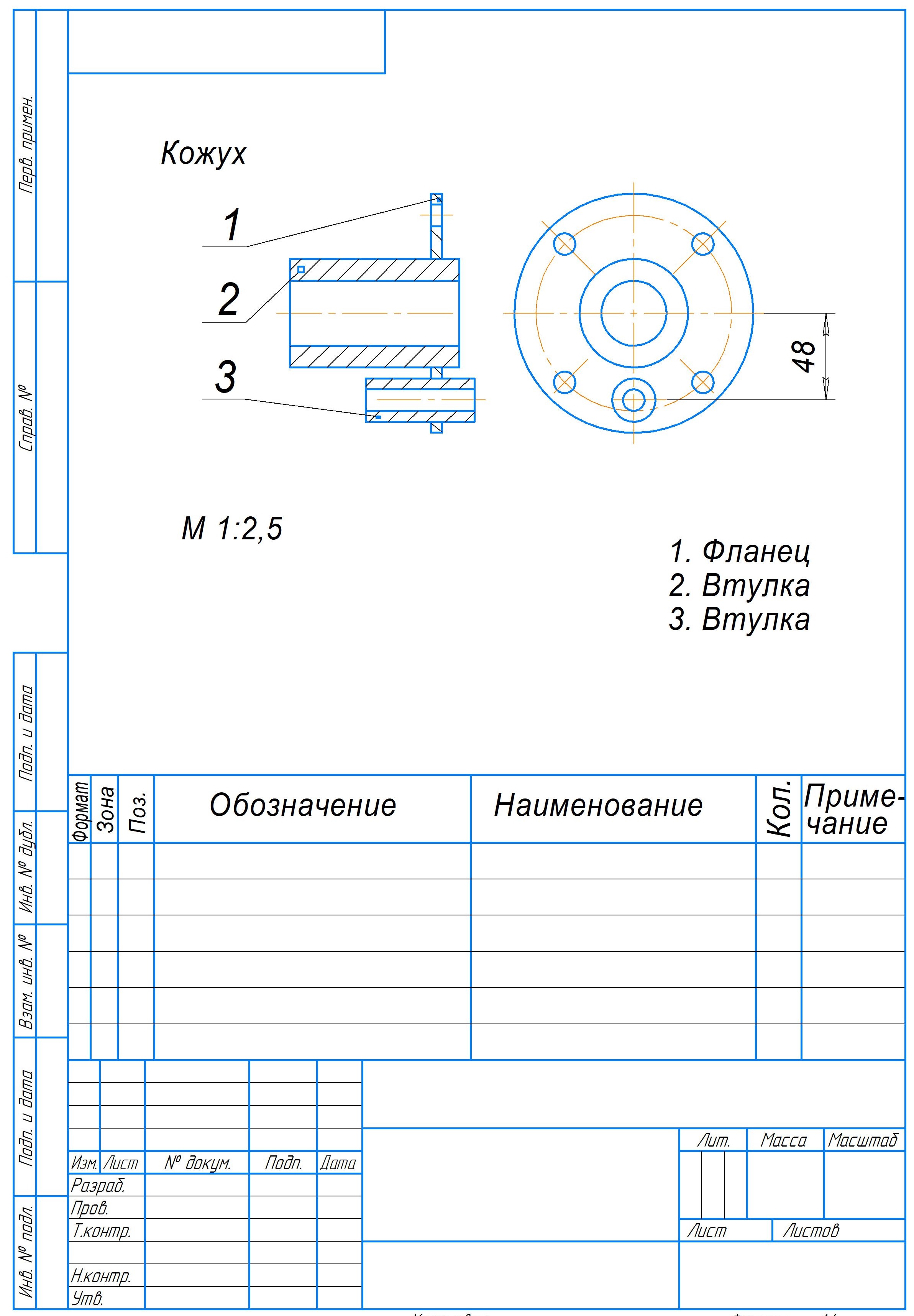

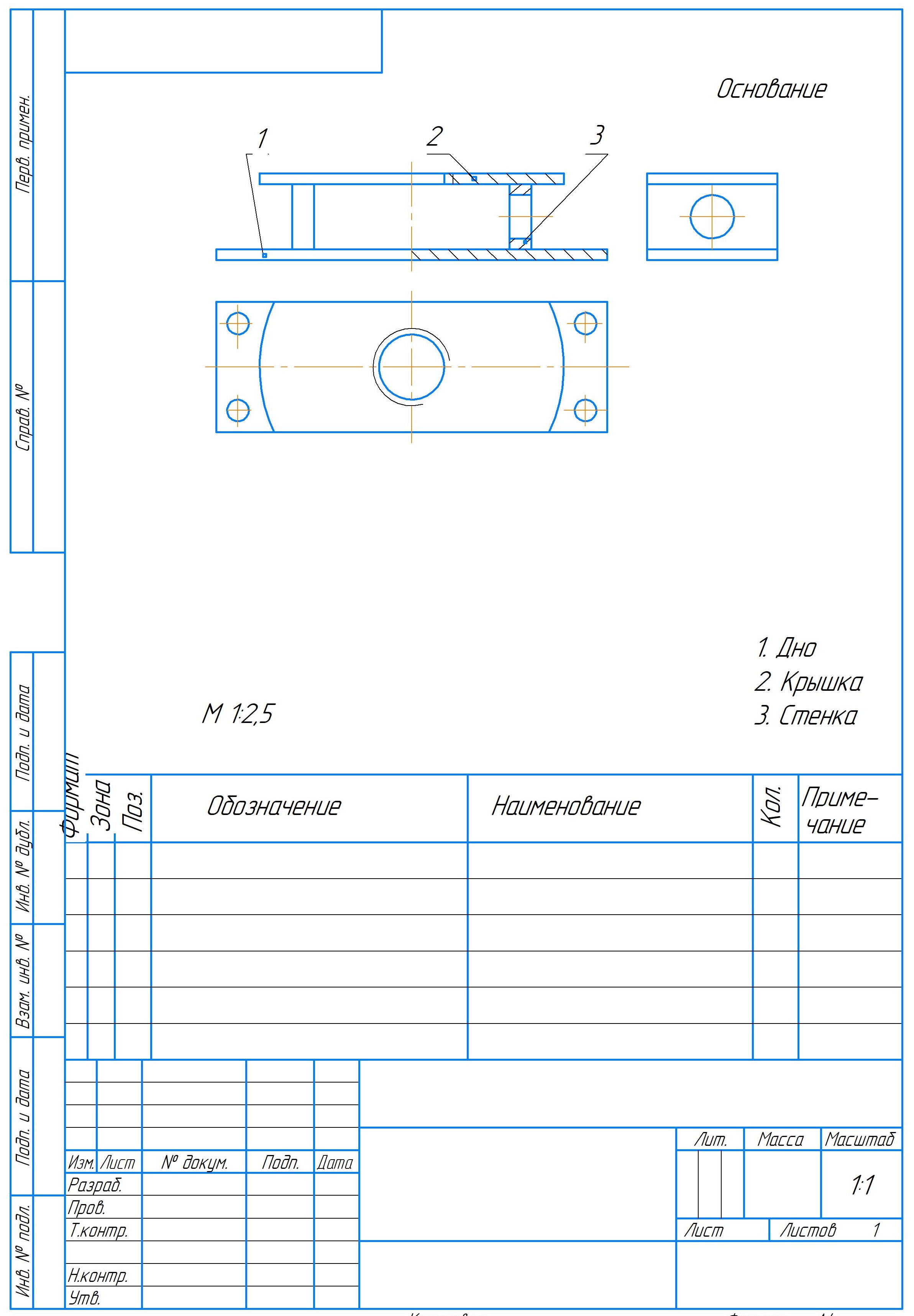

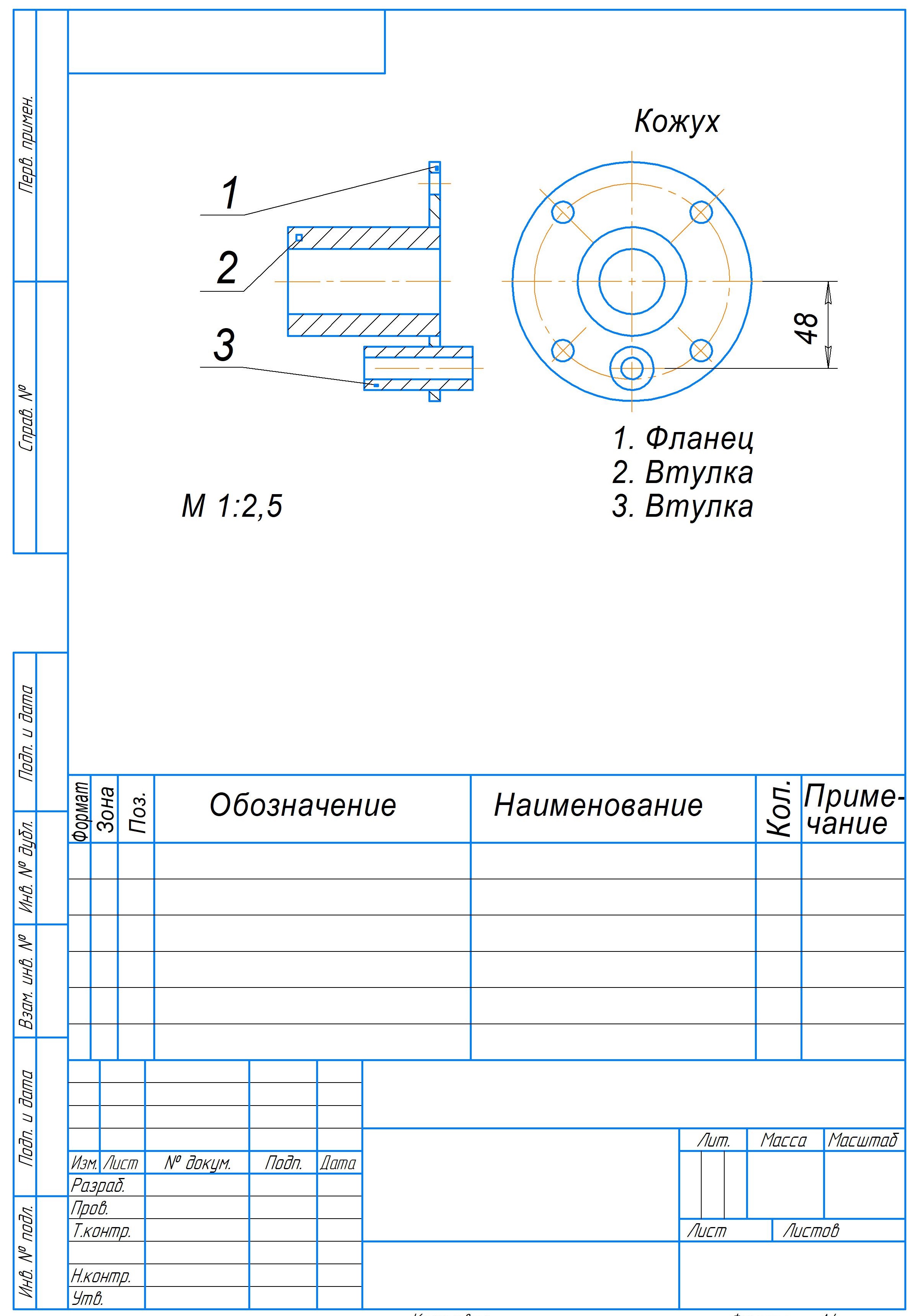

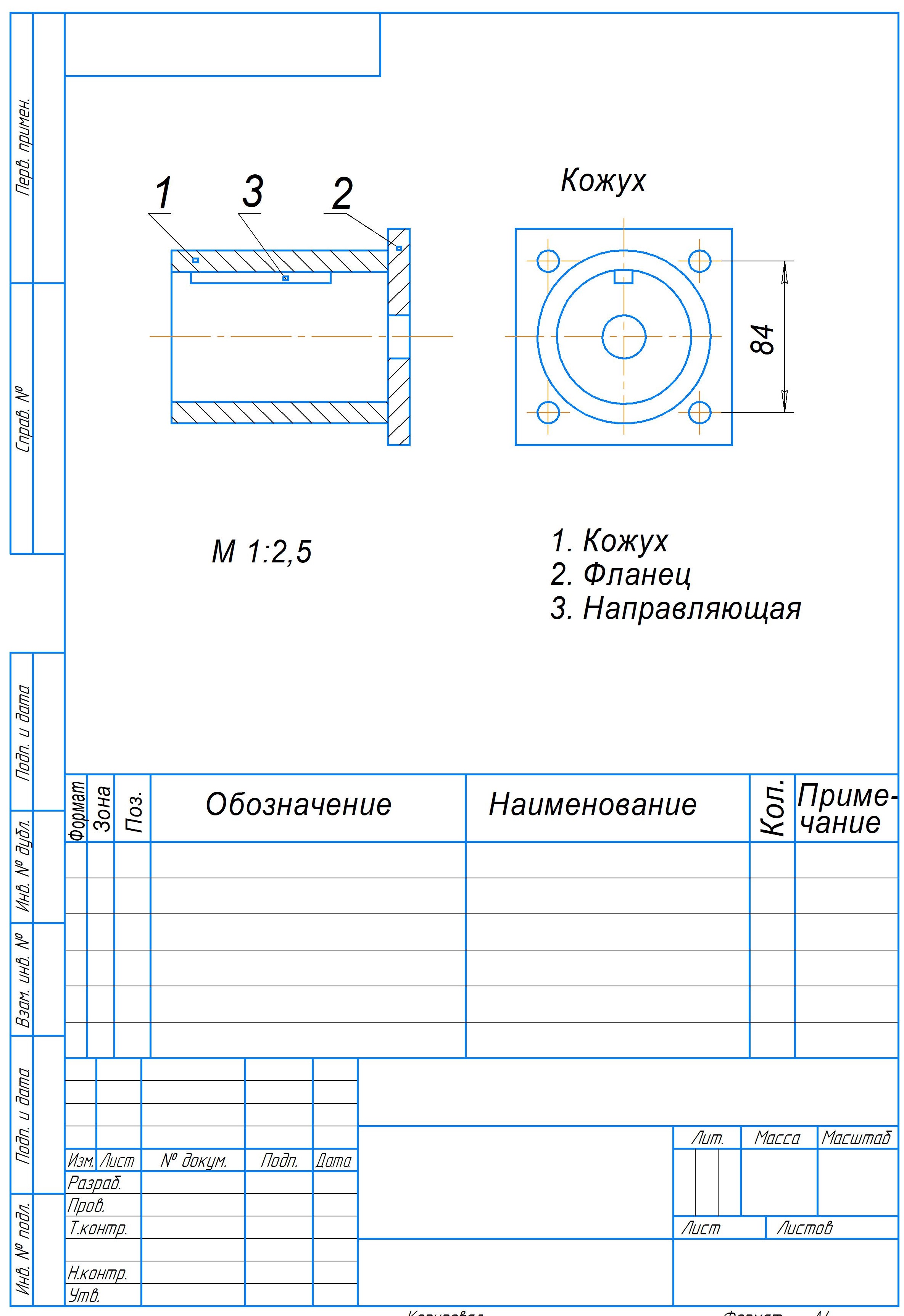

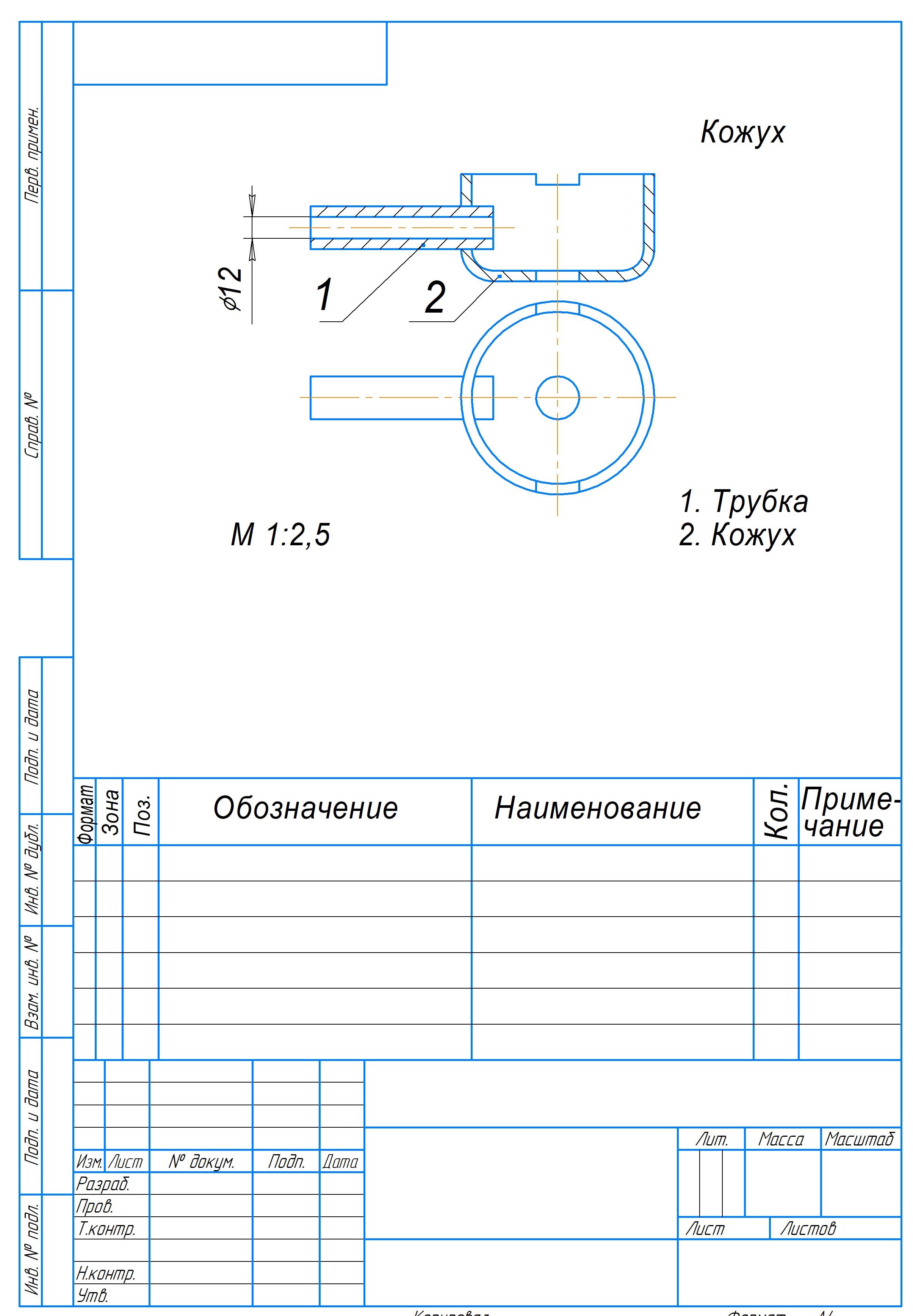

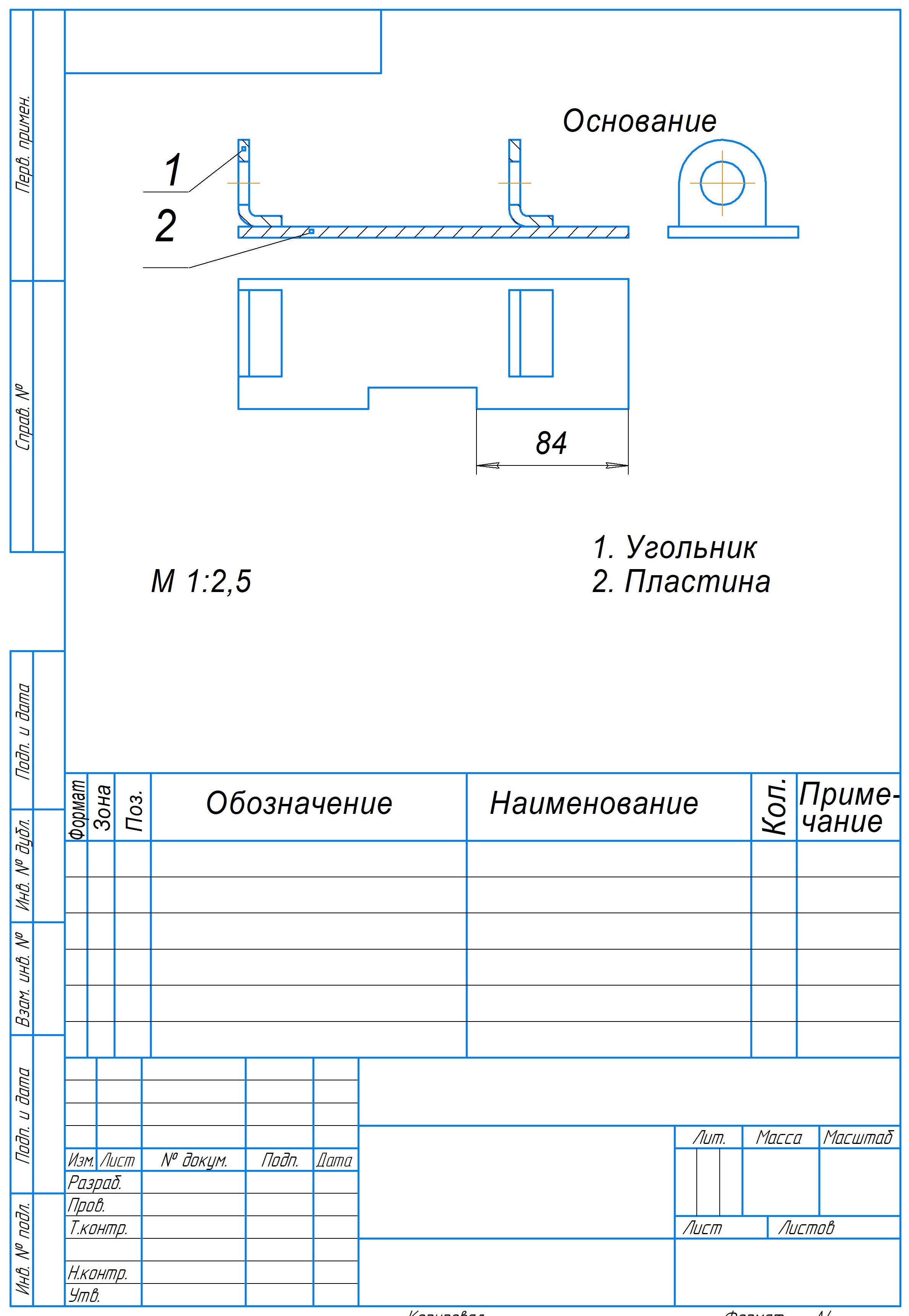

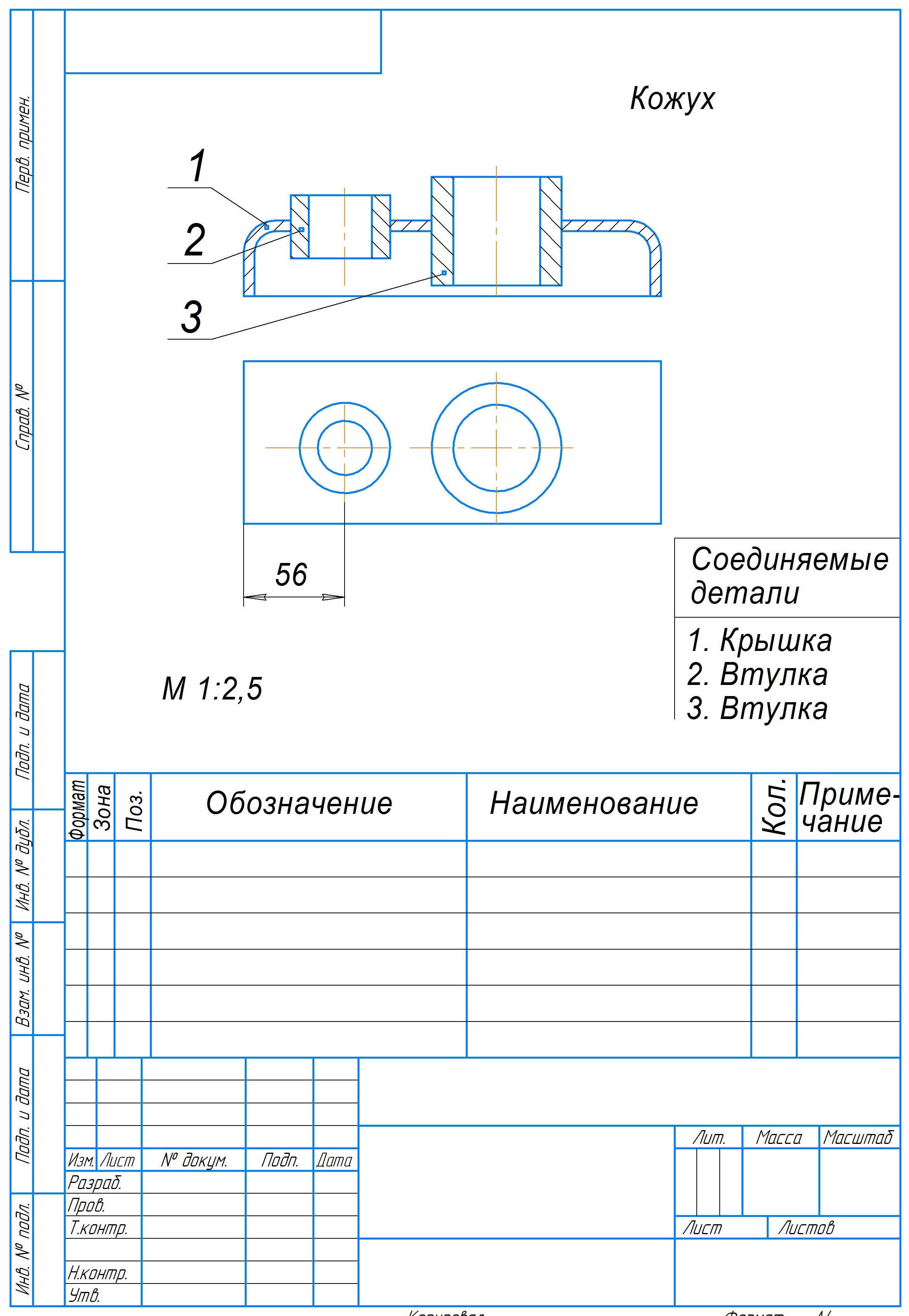

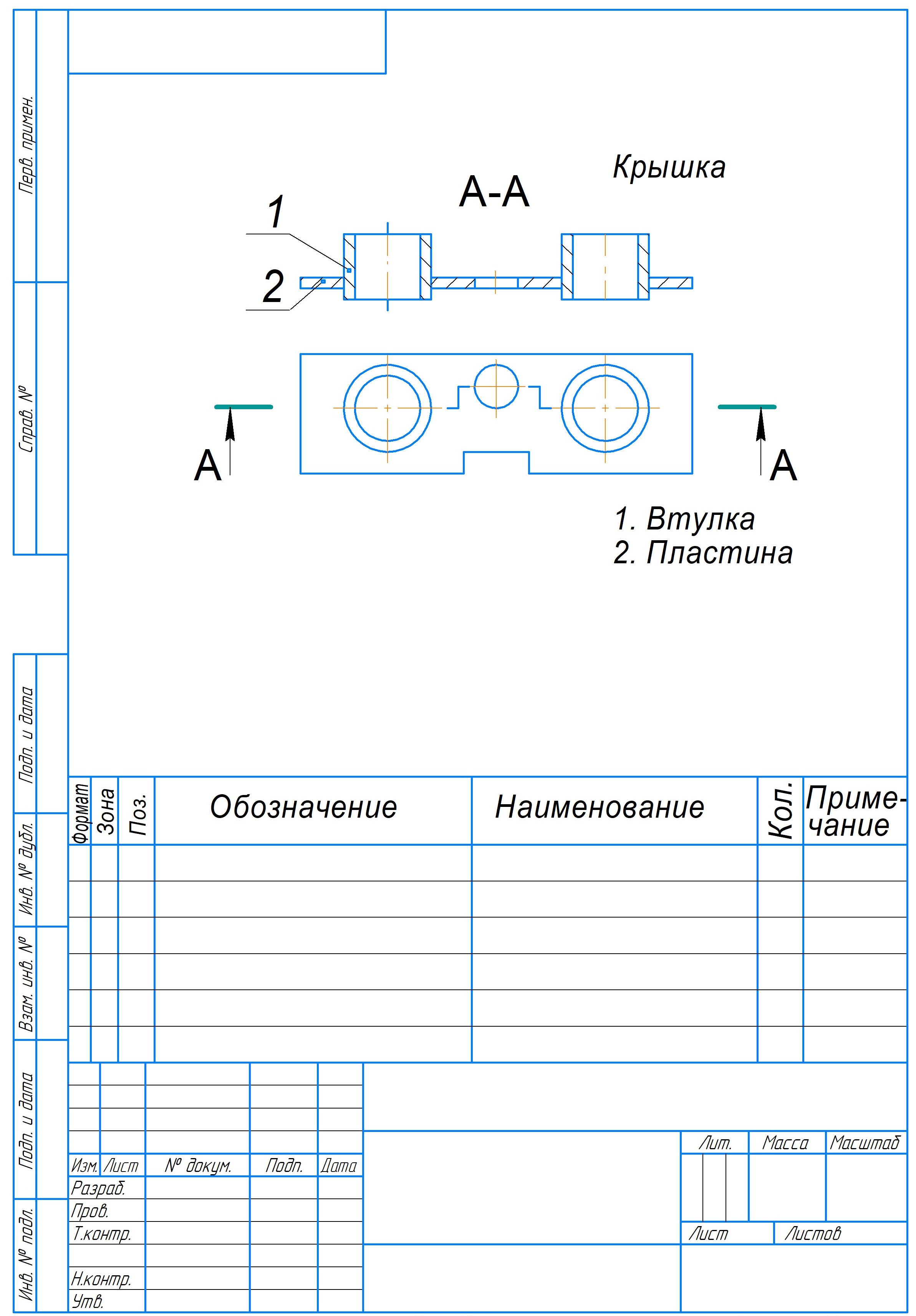

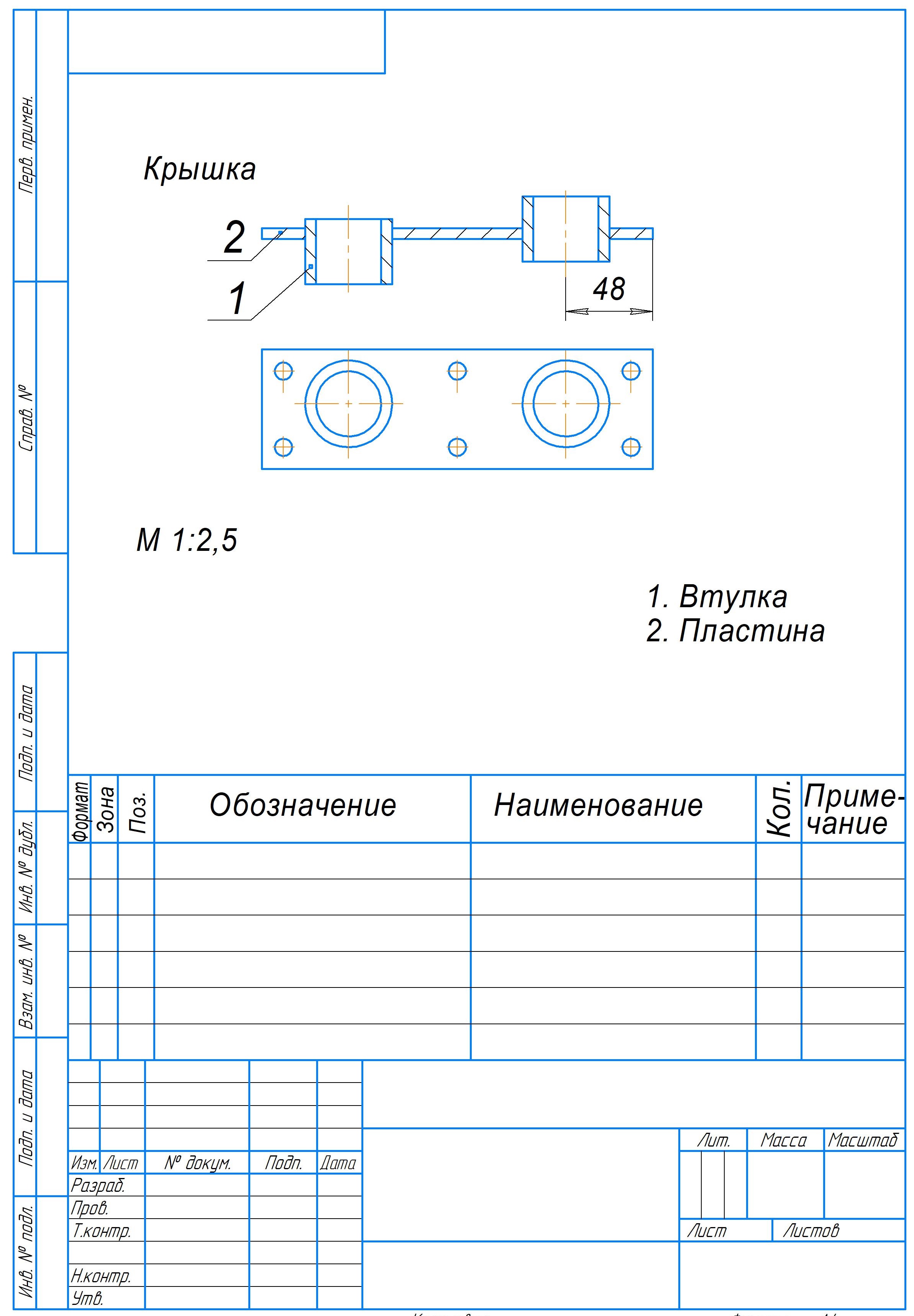

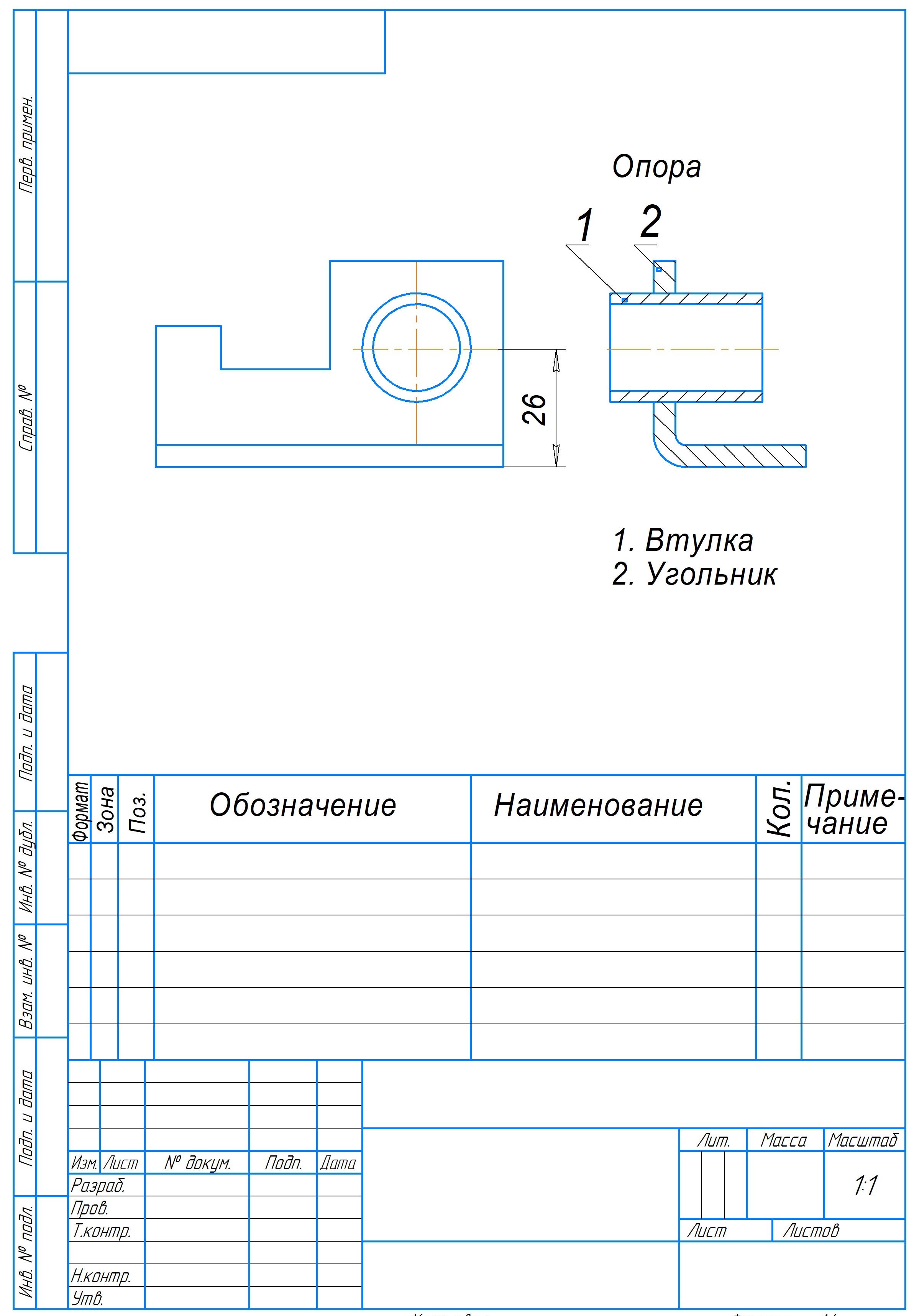

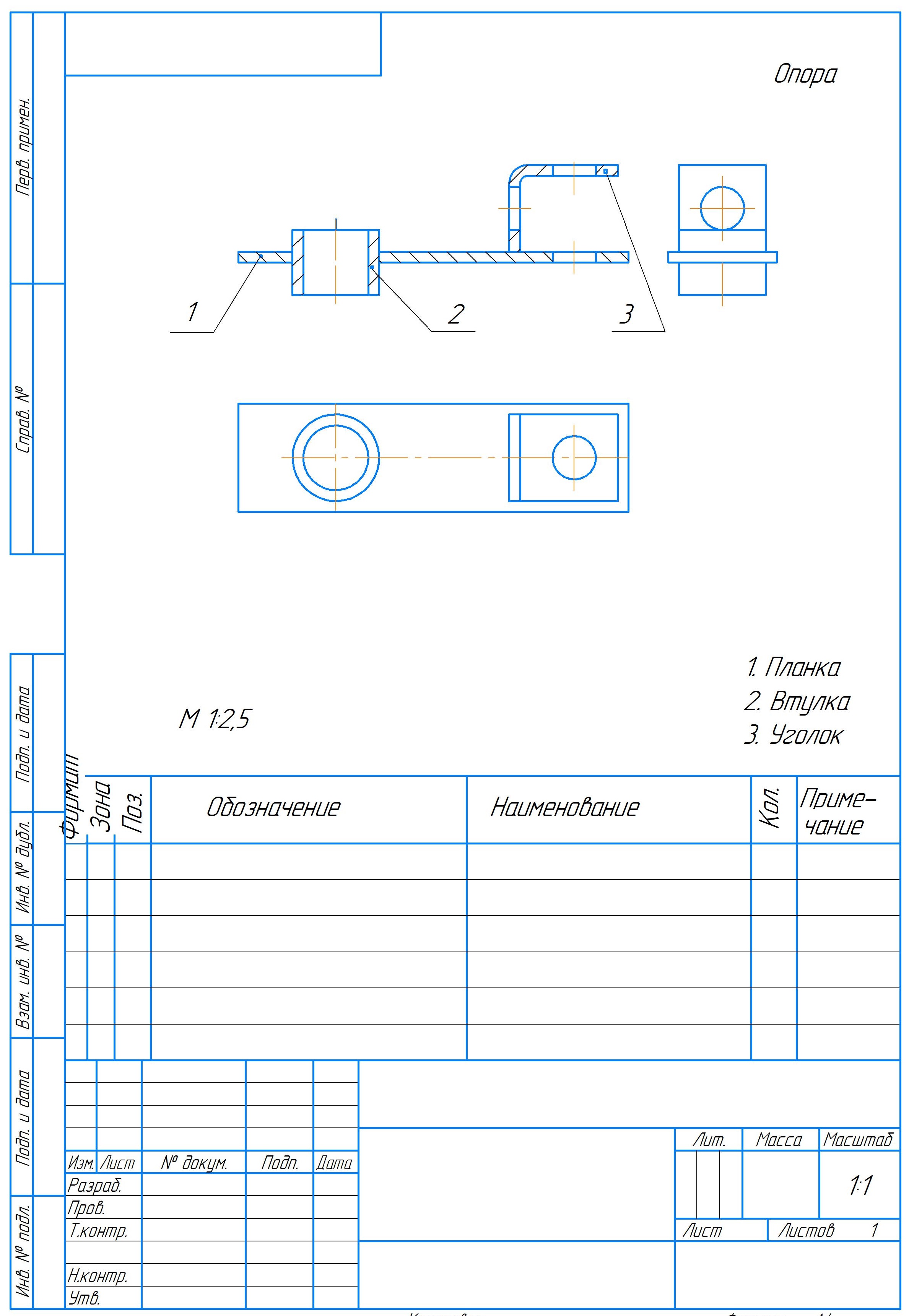

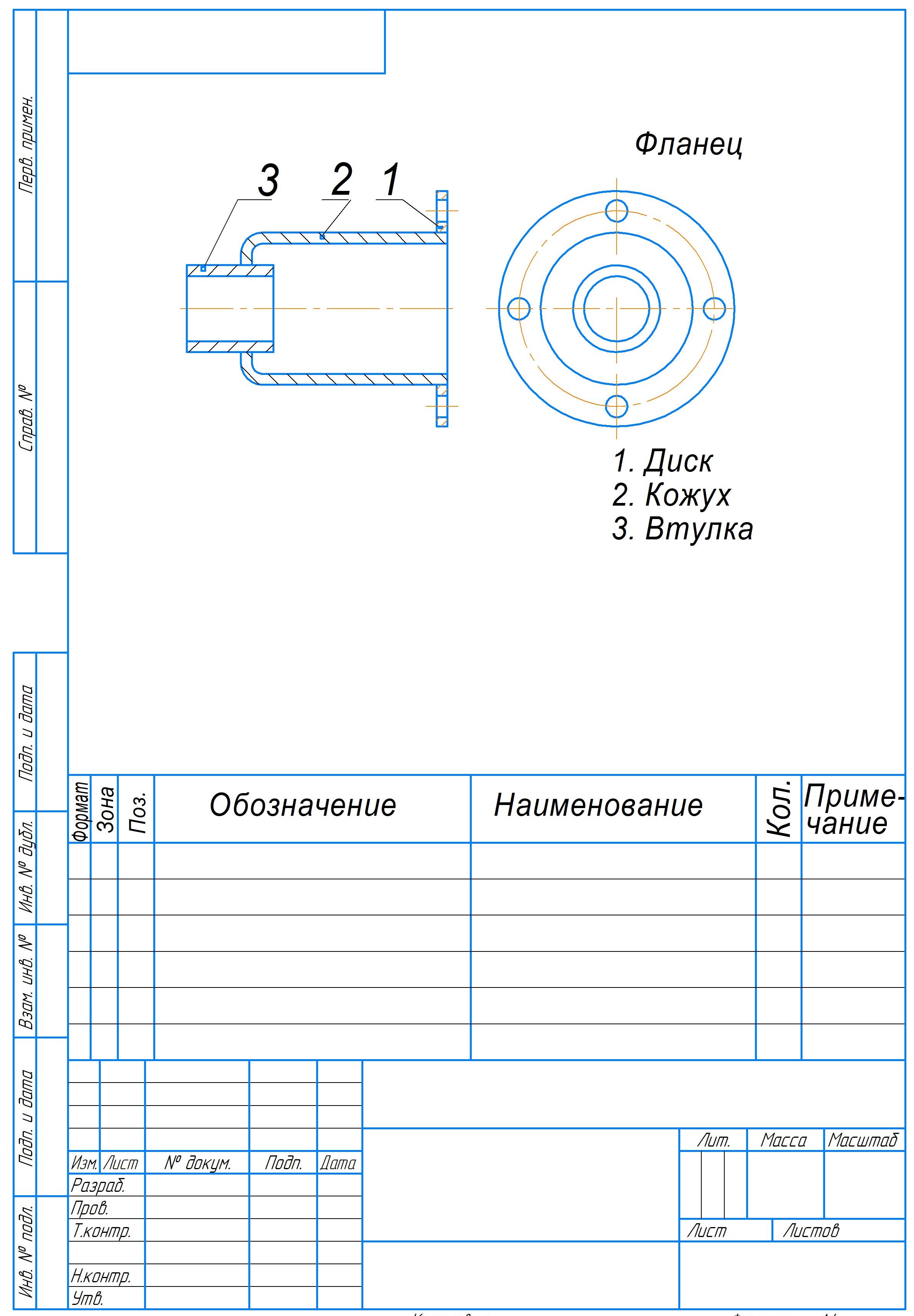

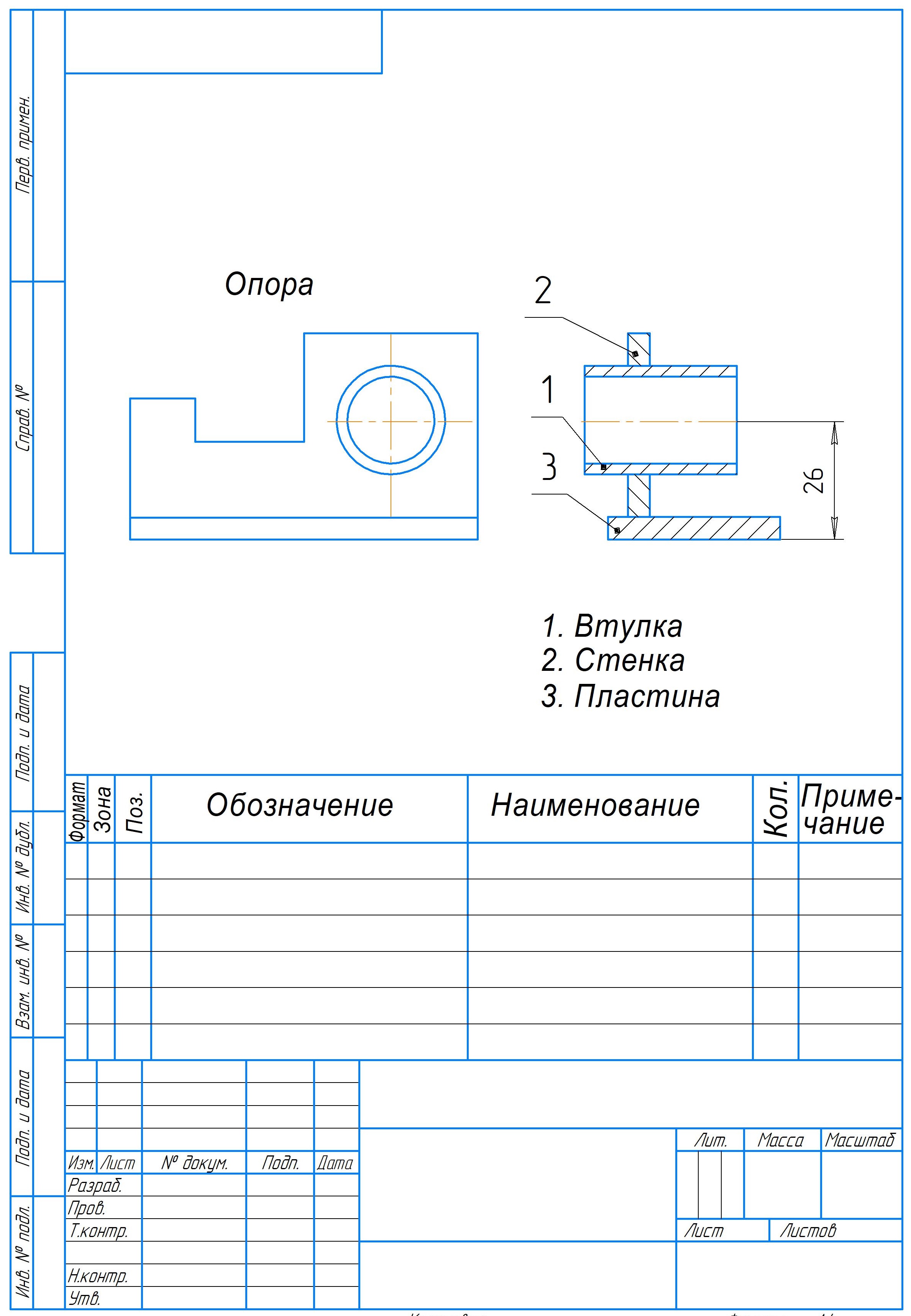

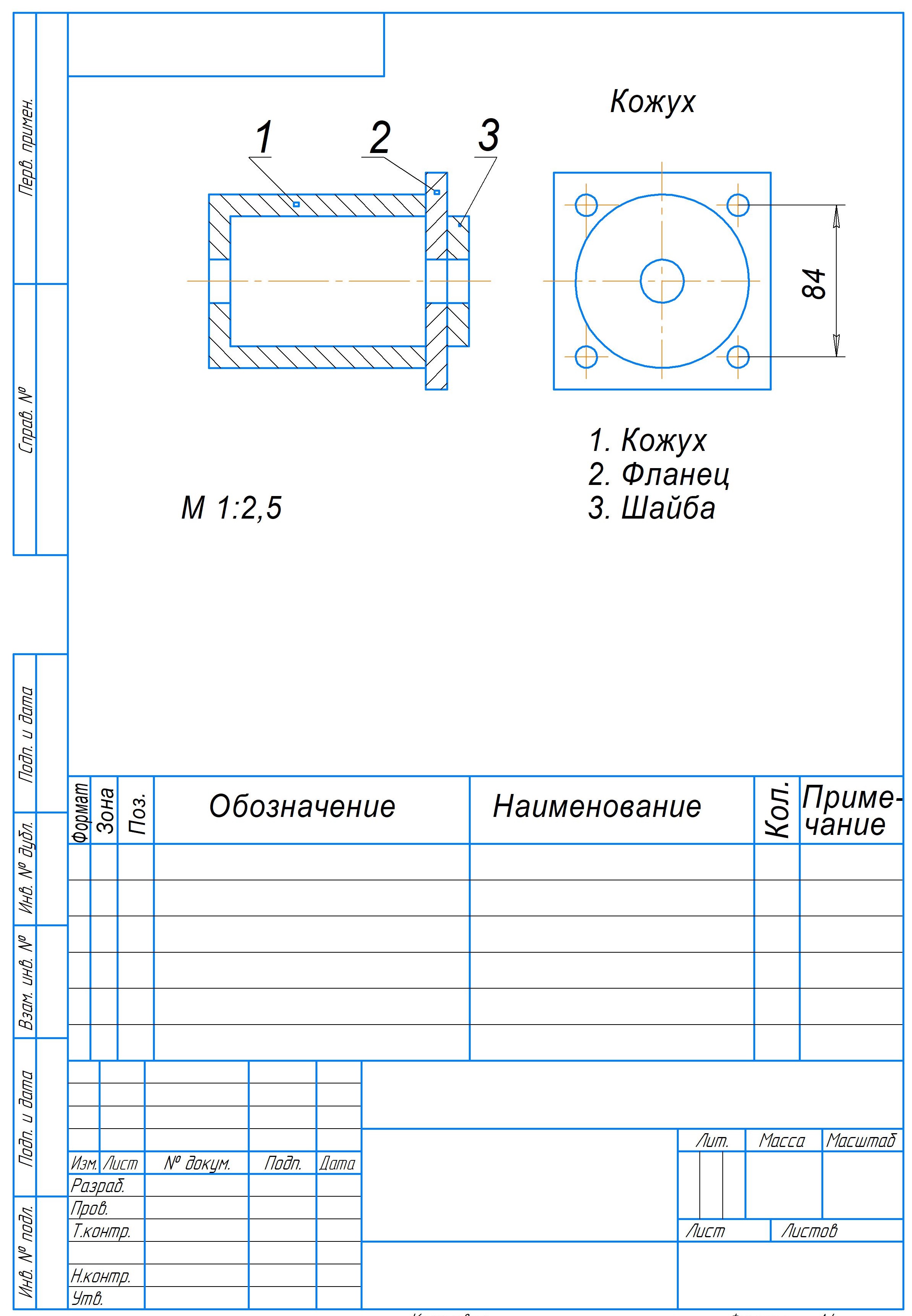

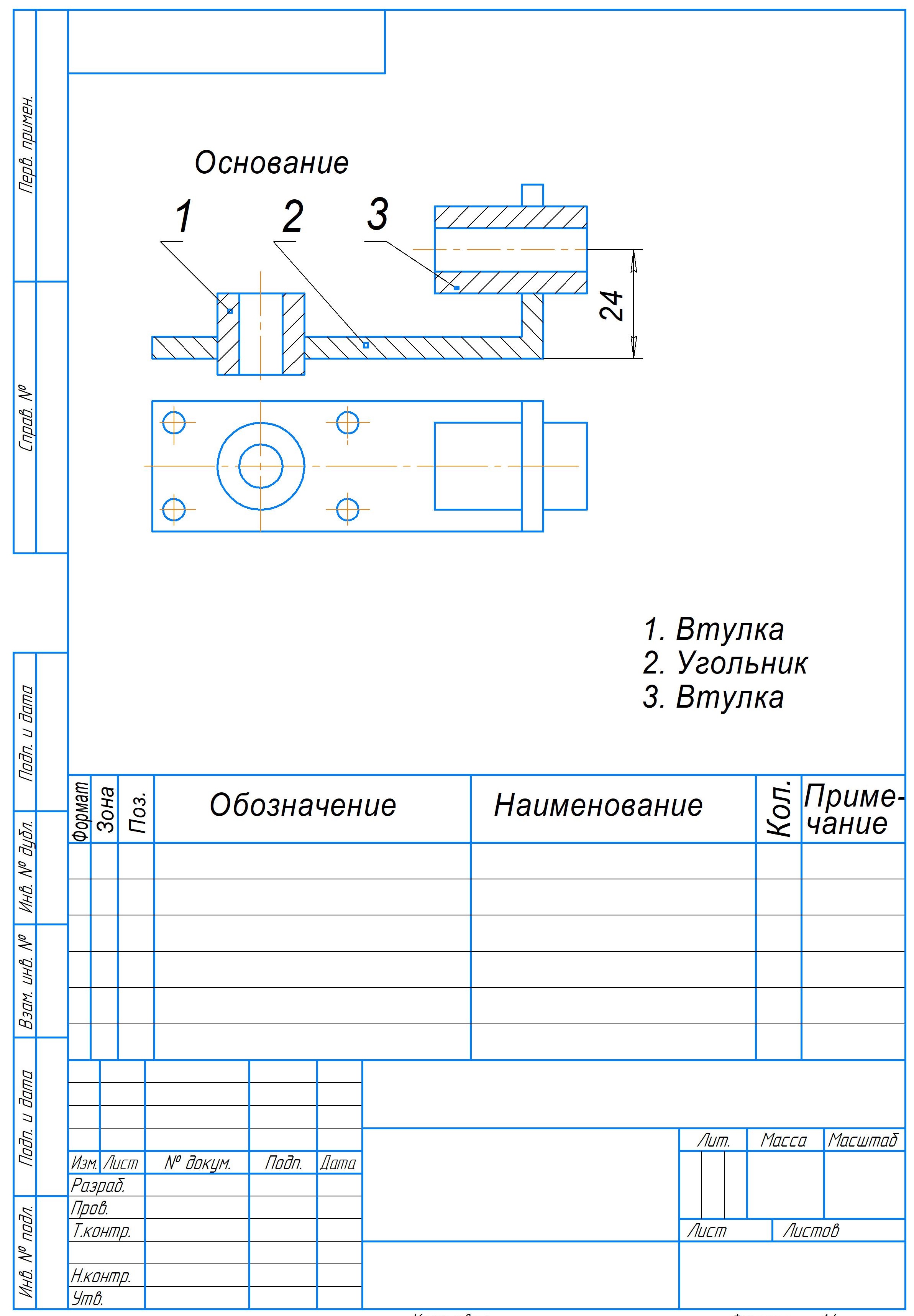

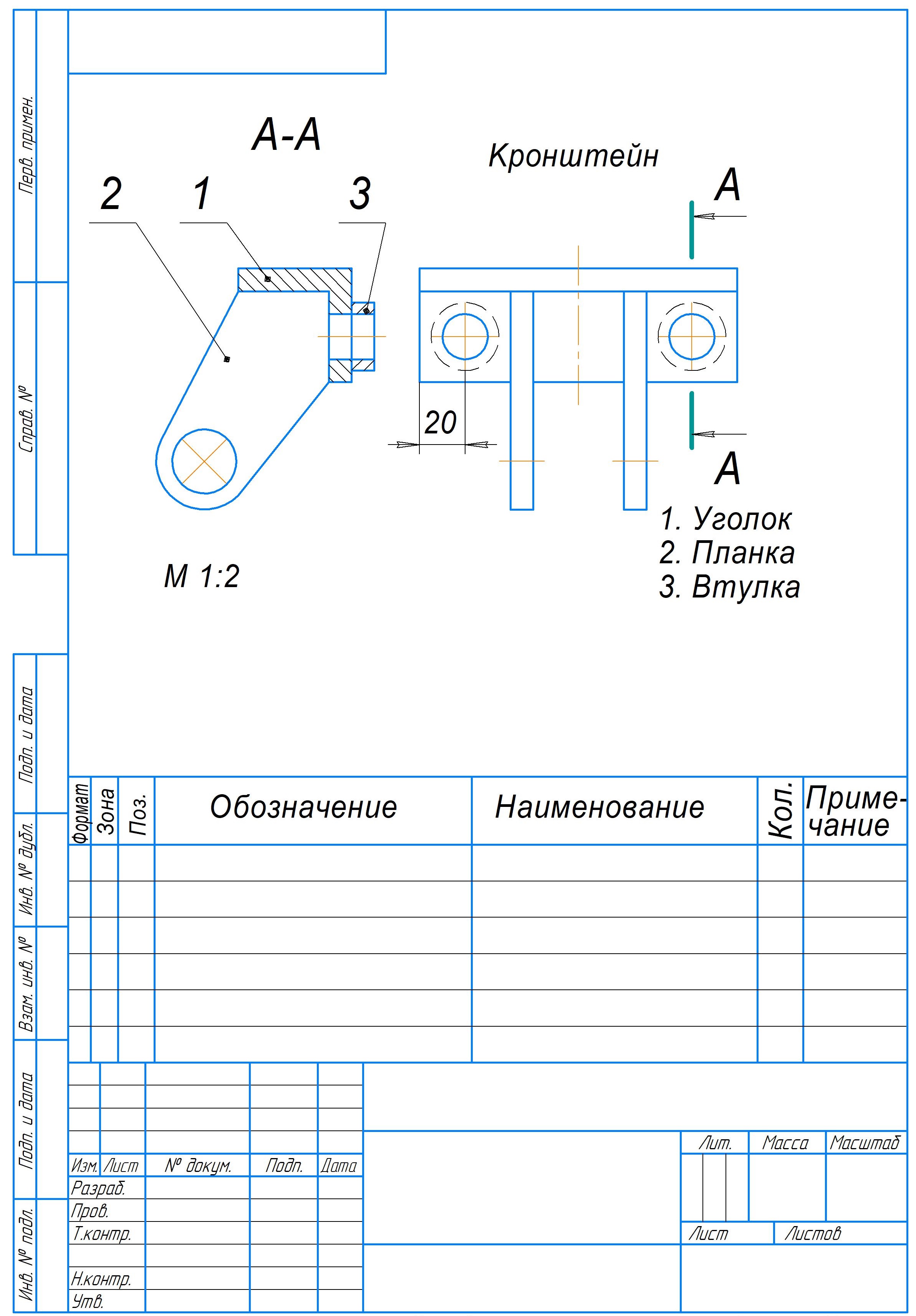

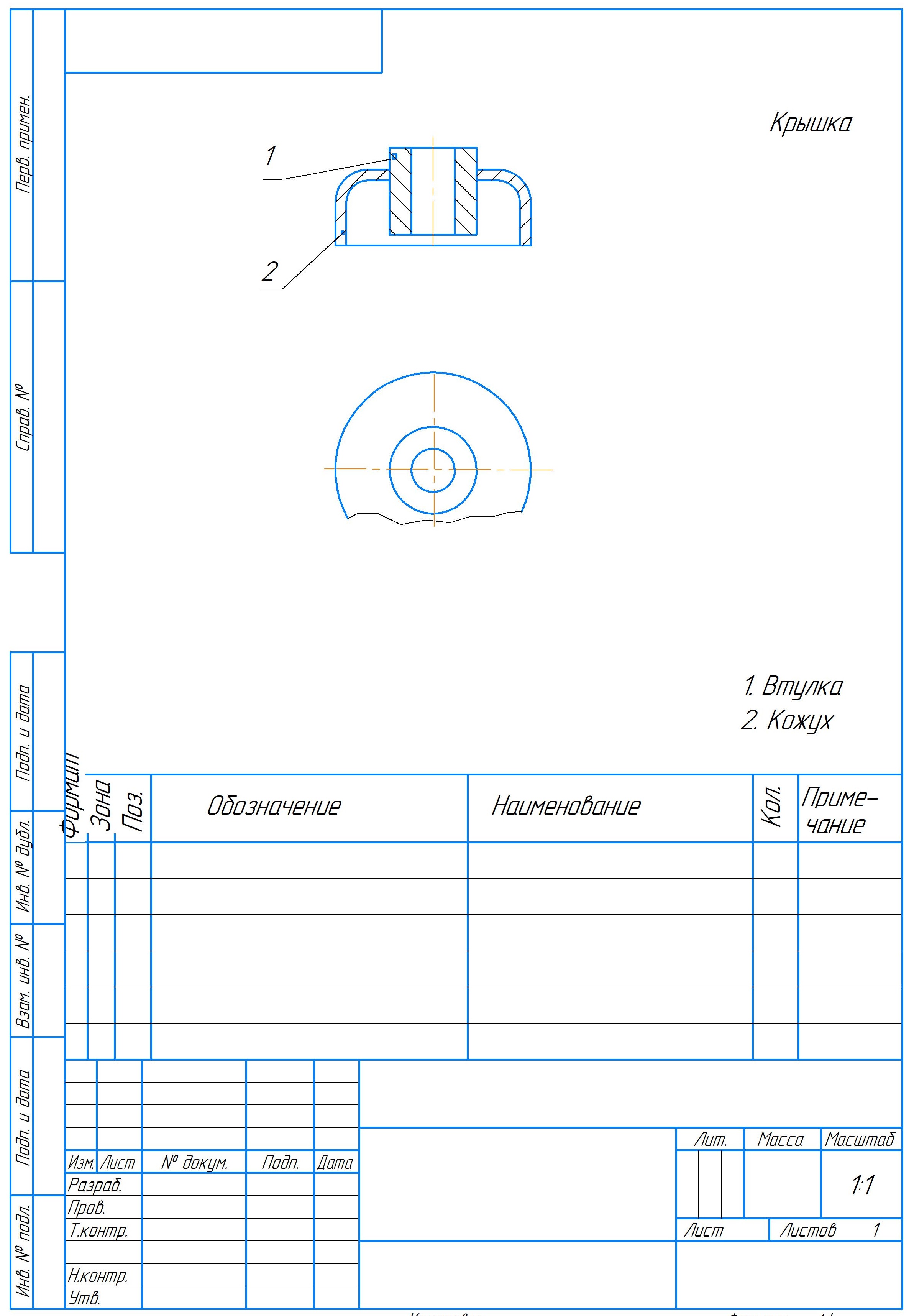

Завершить изображение паяного соединения. При оформлении конструкторского документа требуется:
а) нанести необходимые размеры;
б) проставить номера позиций составных частей изделия;
в) заполнить спецификацию и основную надпись.
Чертежи выполнены в КОМПАС 3D(V16)
