Вариант №4

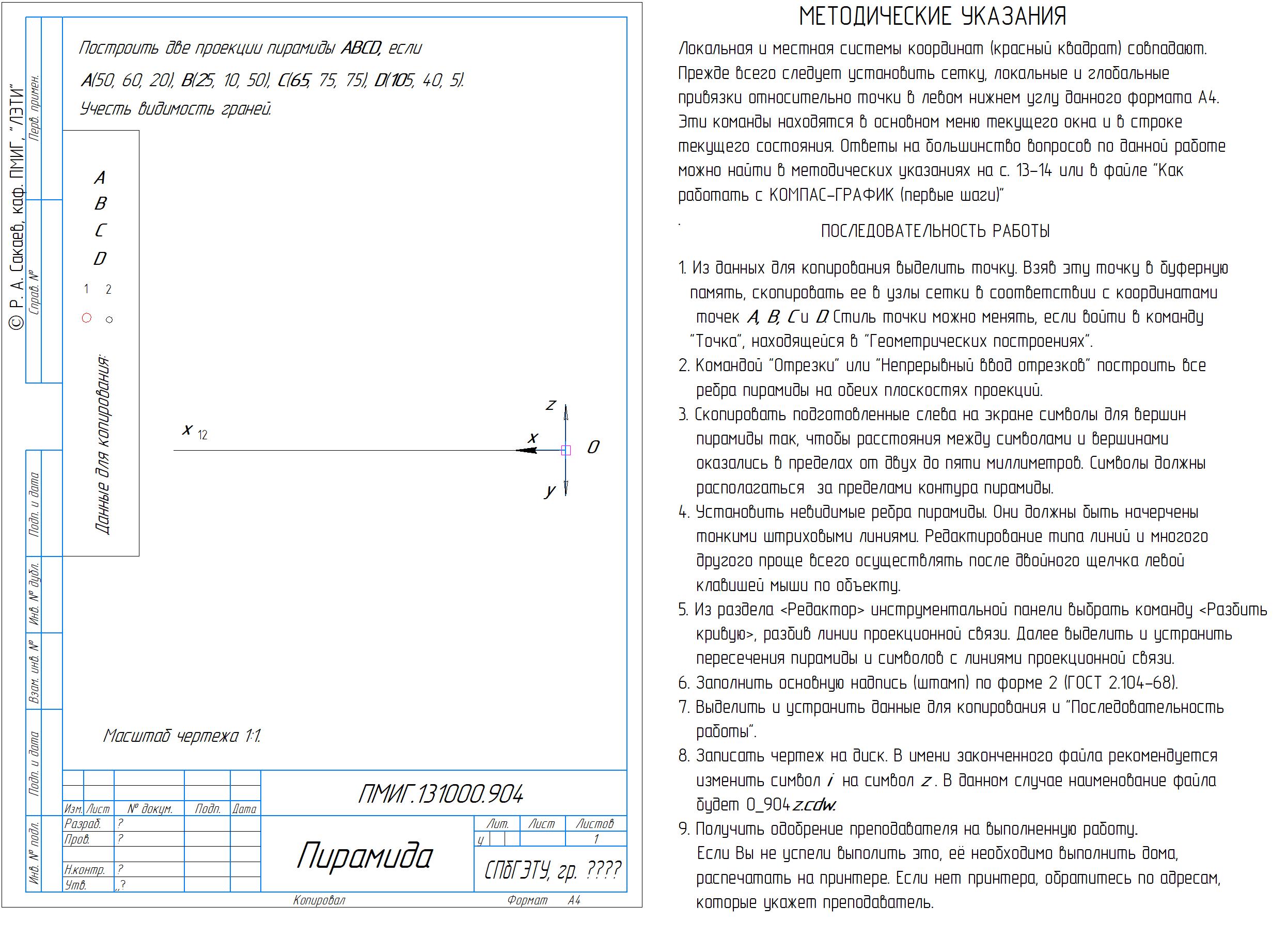

Задача №0. Построить две проекции пирамиды ABCD. Учесть видимость граней.
Задача №1. Построить две проекции точки Е. Определить хE. Записать ответ.
Задача №2.Определить истинную величину ребра BD и его углы наклона к плоскостям проекций. Записать ответ.
Задача №3.С учетом видимости начертить две грани пирамиды ABCD с общим ребром t. Определить величину двугранного угла при ребре t и записать ответ.
Задача №4.Построить перпендикуляр EN к грани вне пирамиды. Определить координаты точки N. Записать ответ.
Чертежи выполнены в КОМПАС 3D V20 и сохранены в PDF
