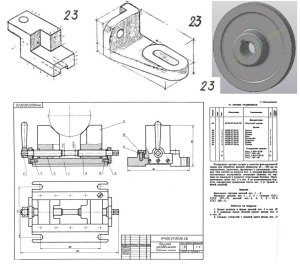

Вариант №23

Решение состоит:
1. Чертеж детали №1
2. Чертеж детали №2
3. Чертеж червячного колеса
4. Структурная схема
5. Спецификация
6. Сборочный чертеж
7. Чертеж корпуса
8. Чертеж призмы 1
9. Чертеж призмы 2
10. Чертеж винта
11. Чертеж кронштейна
12. Чертеж рукоятки
13. Чертеж шайбы
14. Чертеж планки
15. Аксонометрическая проекция корпуса и шайбы
Чертежи выполнены в КОМПАС 3D(V17) и PDF
