- Расчет составной конструкции
Расчет составной конструкции
Задание 1:

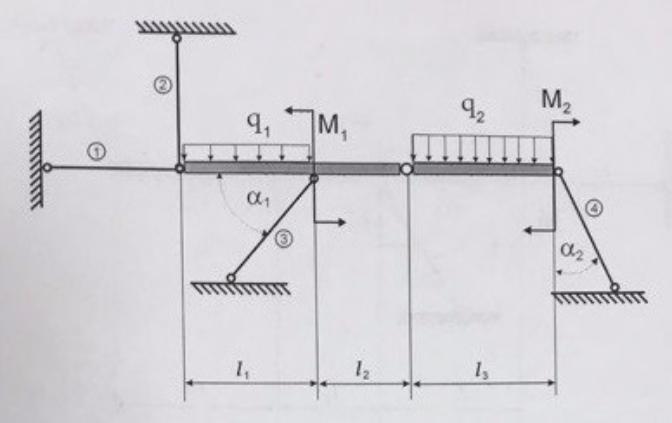

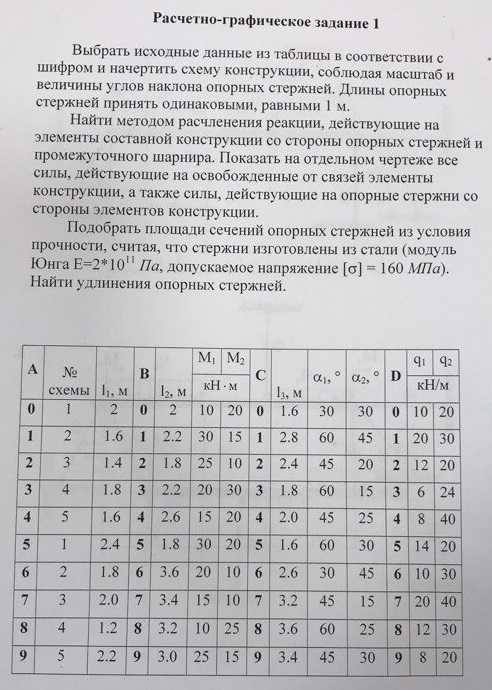

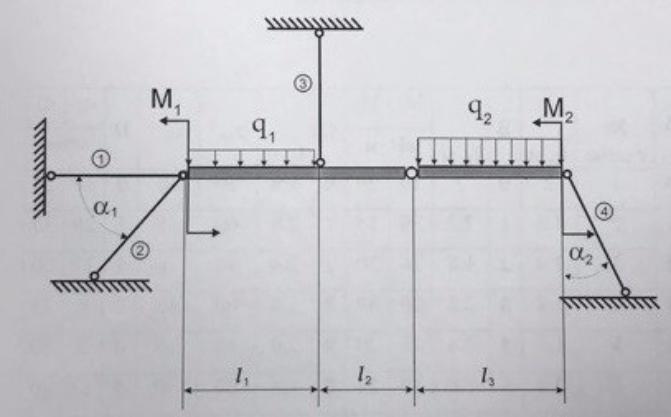

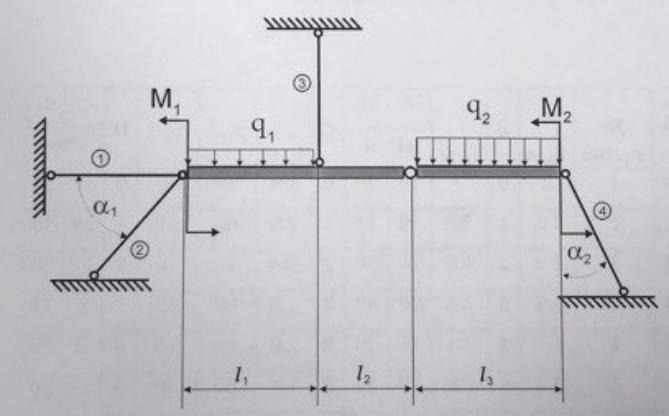

Найти методом расчленения реакции, действующие на элементы составной конструкции со стороны опорных стержней и промежуточного шарнира. Показать на отдельном чертеже все силы, действующие на освобожденные от связей элементы конструкции, а также силы, действующие на опорные стержни со стороны элементов конструкции.Подобрать площади сечений опорных стержней из условия прочности, считая, что стержни изготовлены из стали. Найти удлинения опорных стержней.
Задание 2:
Считая горизонтальные элементы конструкции деформируемыми, построить в них эпюры внутренних усилий (продольное силы, поперечной силы, изгибающего момента). При этом следует использовать значения найденных ранее усилий в опорных стержнях и в соединительном шарнире. Определить опасное сечение, в котором действует наибольший по модулю изгибающий момент. Подобрать двутавровое сечение, используя значения внутренних усилий в этом сечении. Построить эпюры нормальных и касательных напряжений по высоте сечения и полках двутавра. Сделать полную проверку прочности в опасных точках сечения.
