- Задание №4. Задачи
- VT
VT

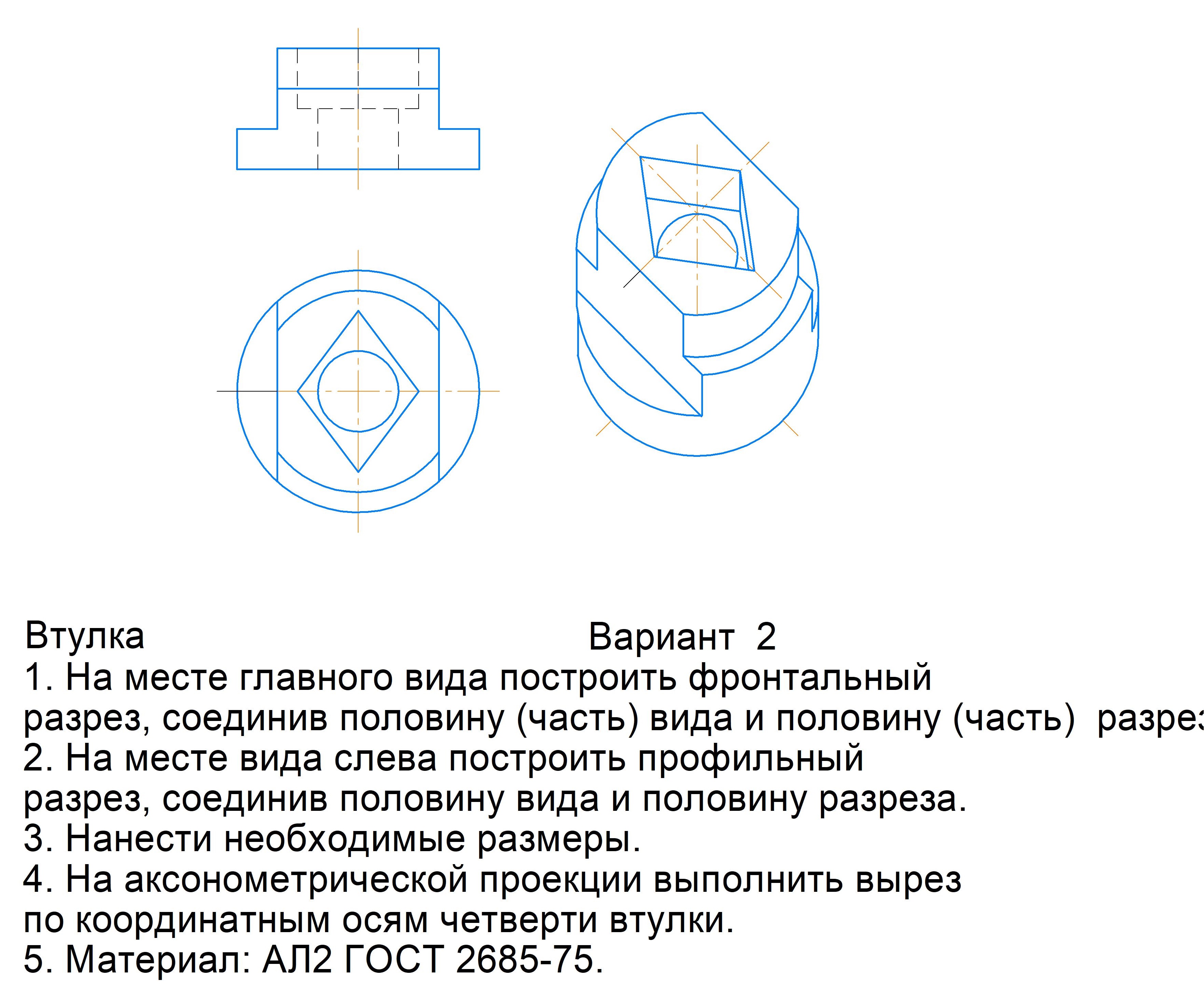

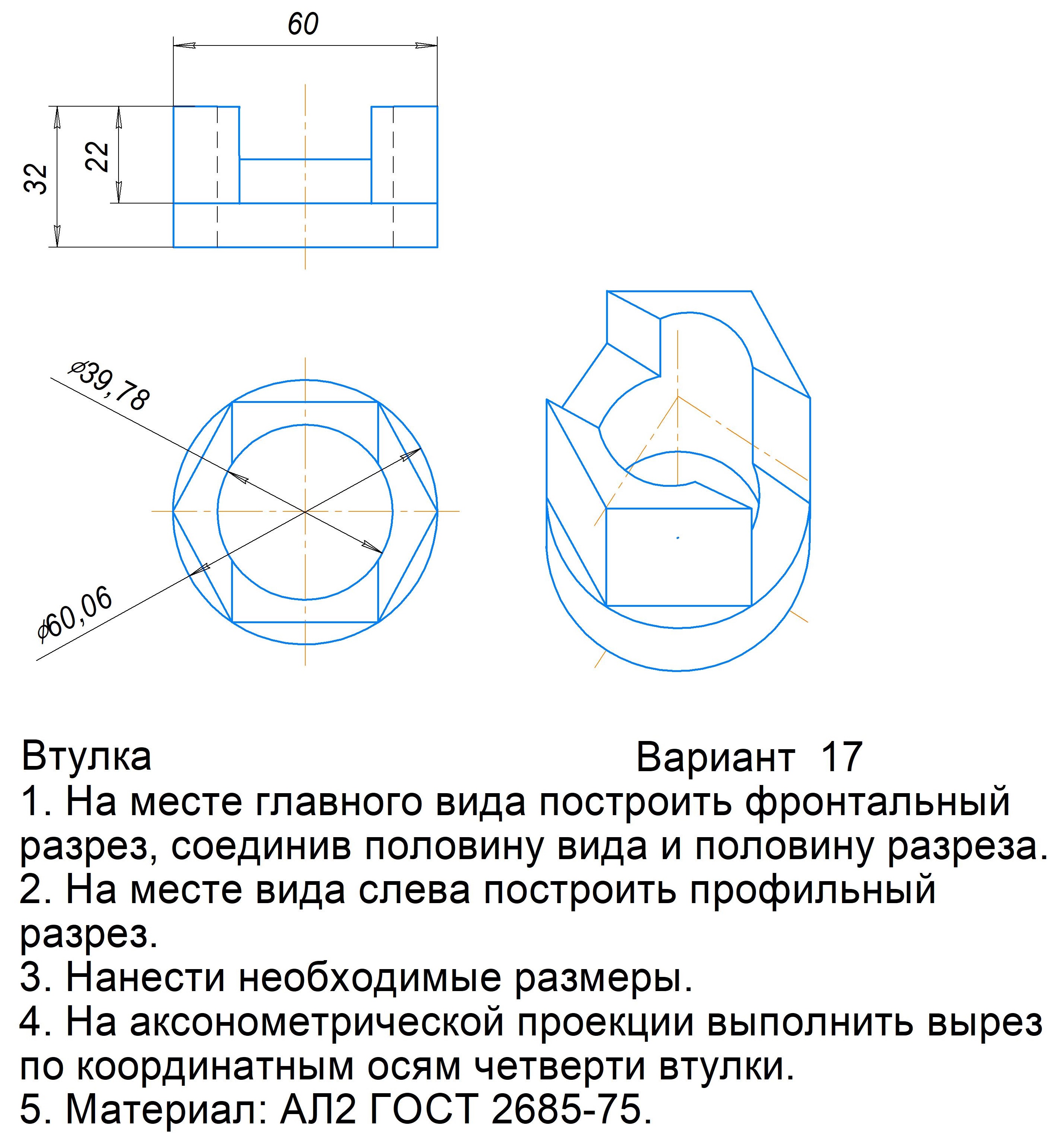

Втулка
1. На месте главного вида построить фронтальный разрез, соединив половину (часть) вида и половину (часть) разреза.
2. На месте вида слева построить профильный разрез, соединив половину вида и половину разреза.
3. Нанести необходимые размеры.
4. На аксонометрической проекции выполнить вырез по координатным осям четверти втулки.
Чертежи выполнены в КОМПАС 3D(V16)
1.

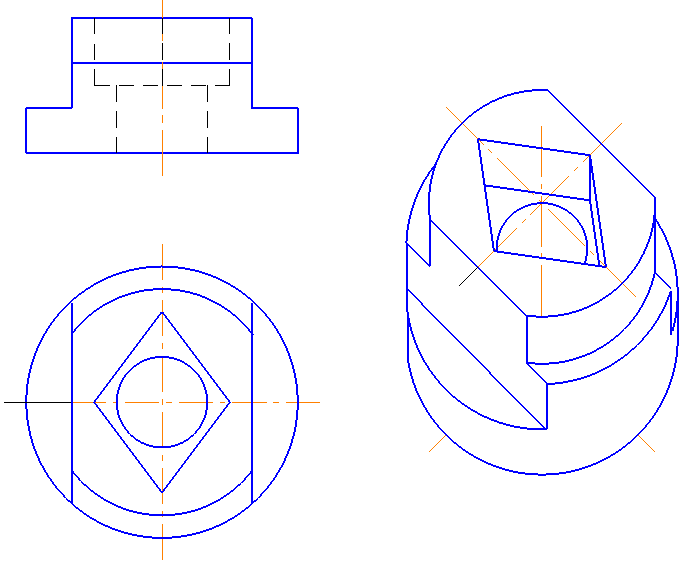

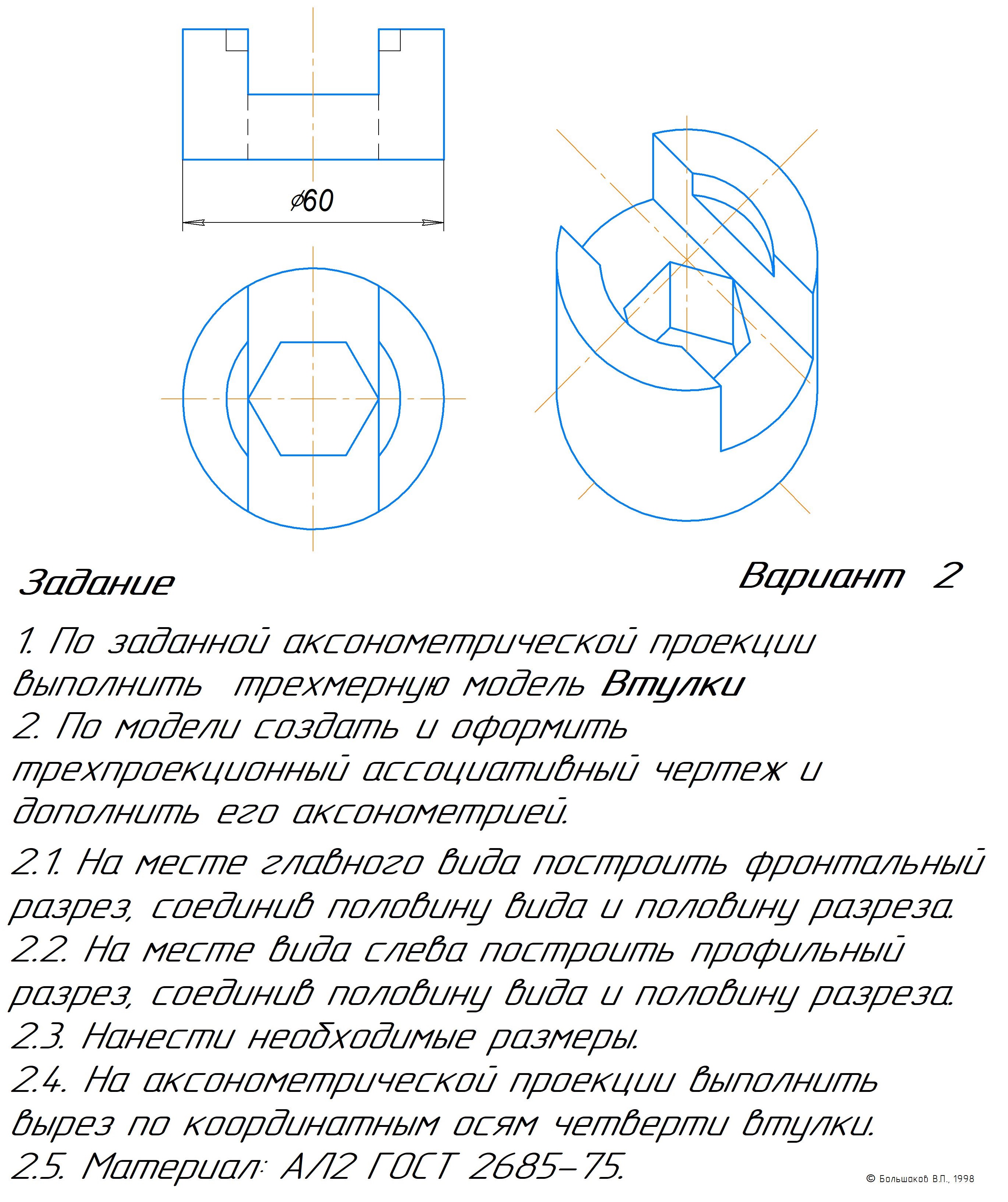

Вариант №2
Работа состоит:
1. Чертеж по заданию
2. Аксонометрическая проекция
2.

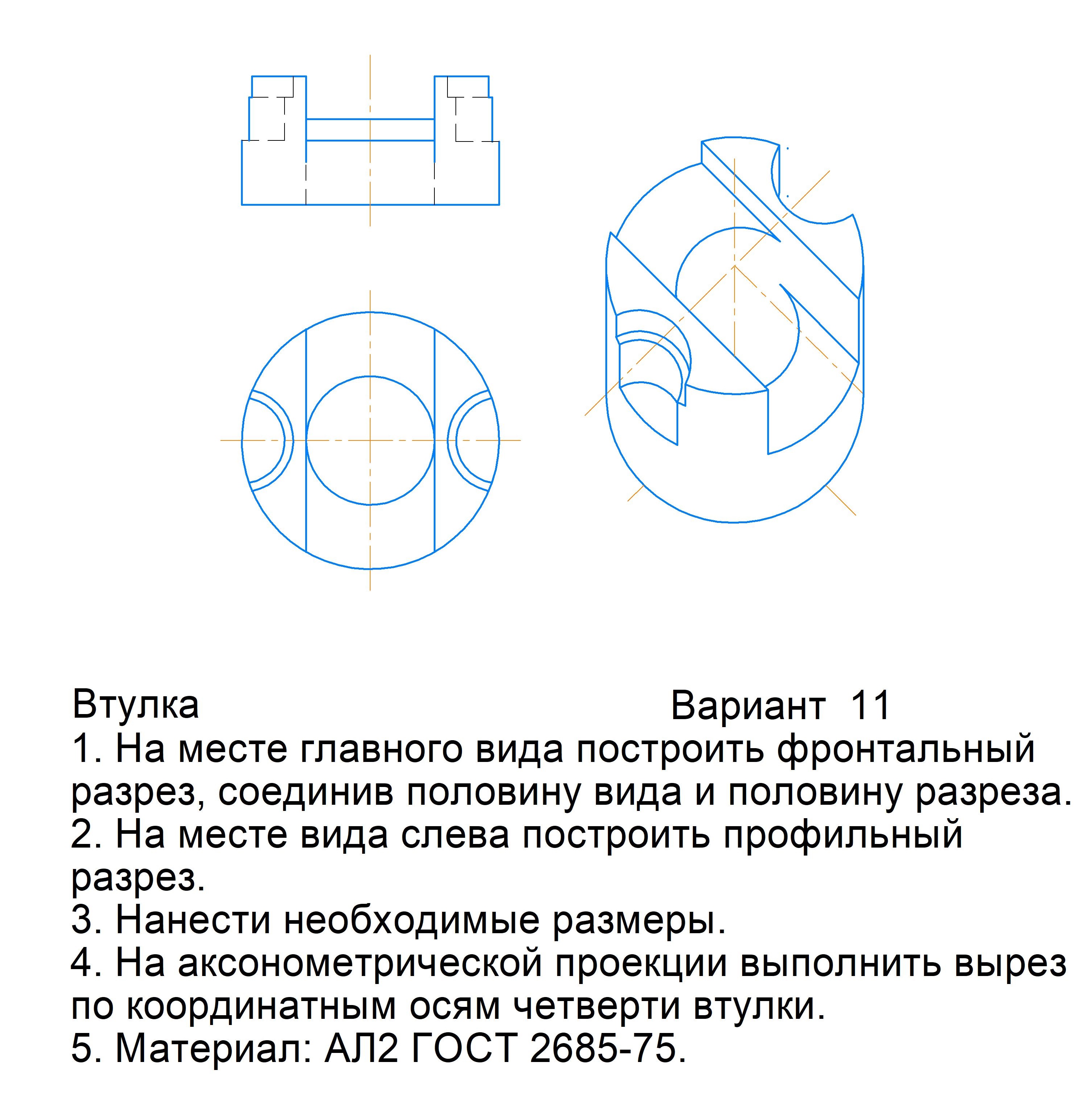

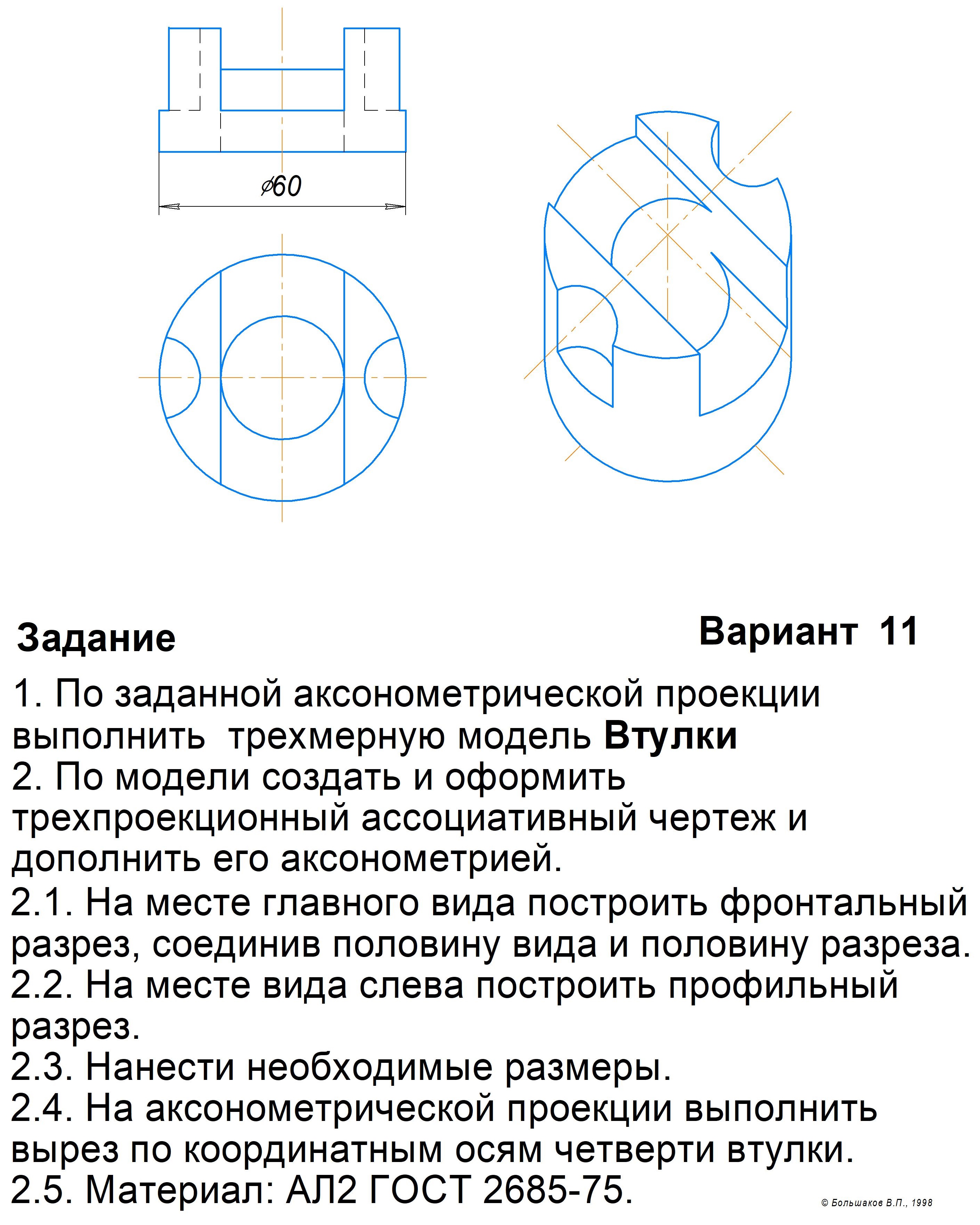

Вариант №11
Работа состоит:
1. Чертеж по заданию
2. Аксонометрическая проекция
3.

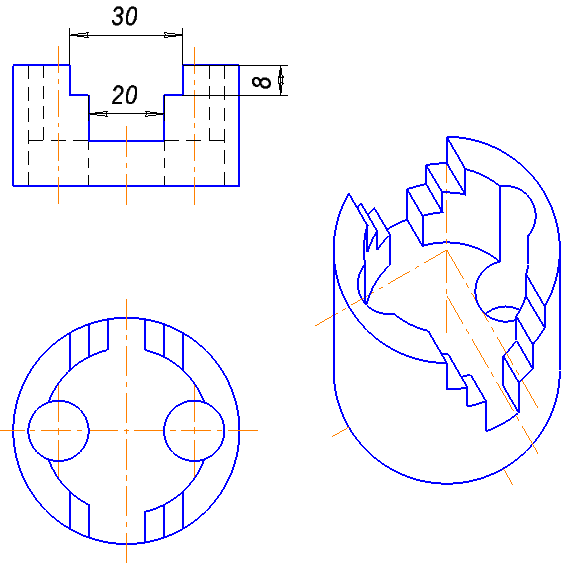

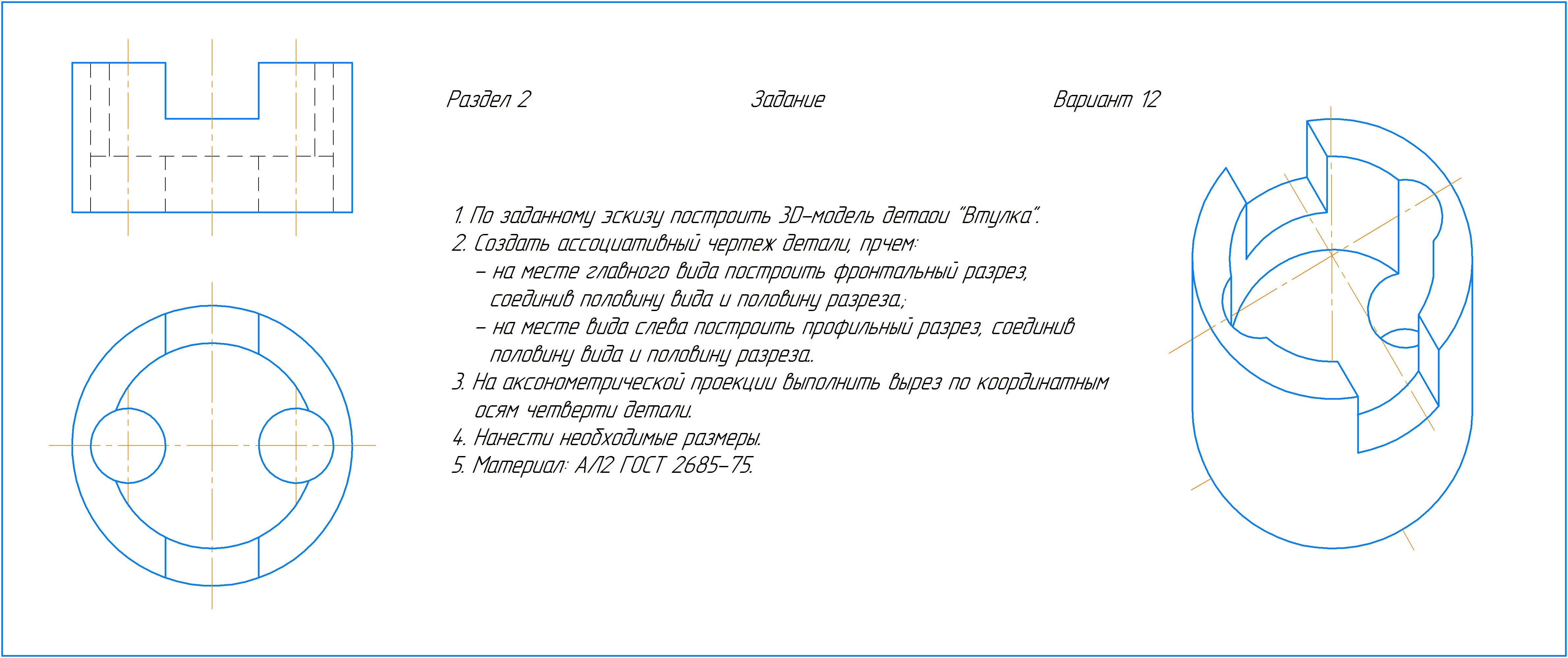

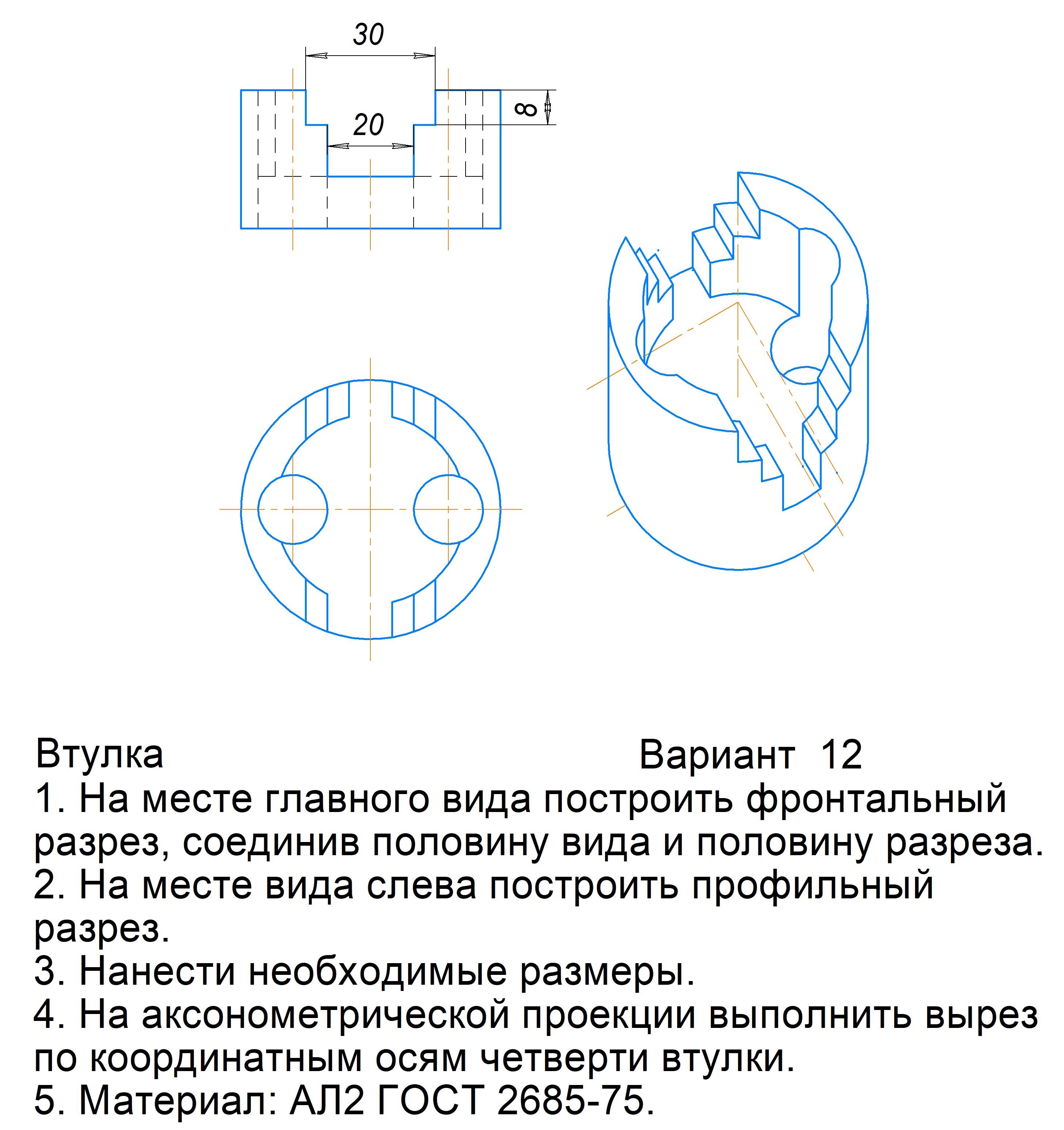

Вариант №12
Работа состоит:
1. Чертеж по заданию
2. Аксонометрическая проекция
4.

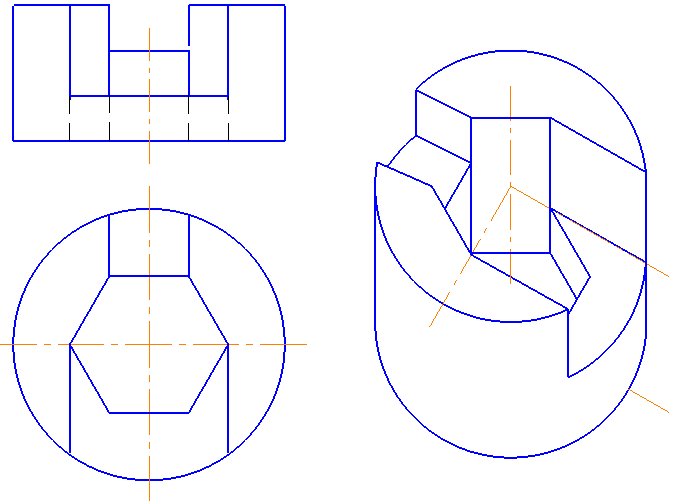

Вариант №20
Работа состоит:
1. 3D модель
2. Чертеж по заданию
3. Аксонометрическая проекция
5.

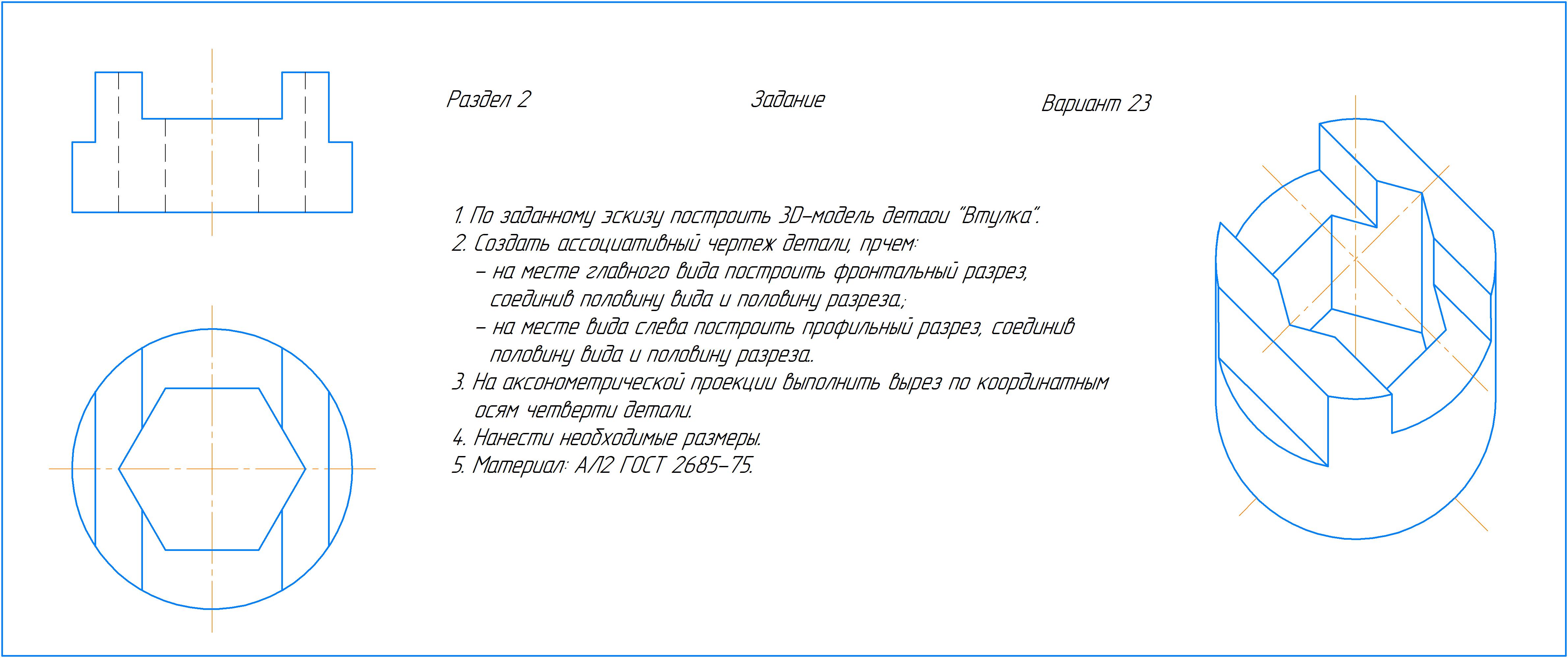

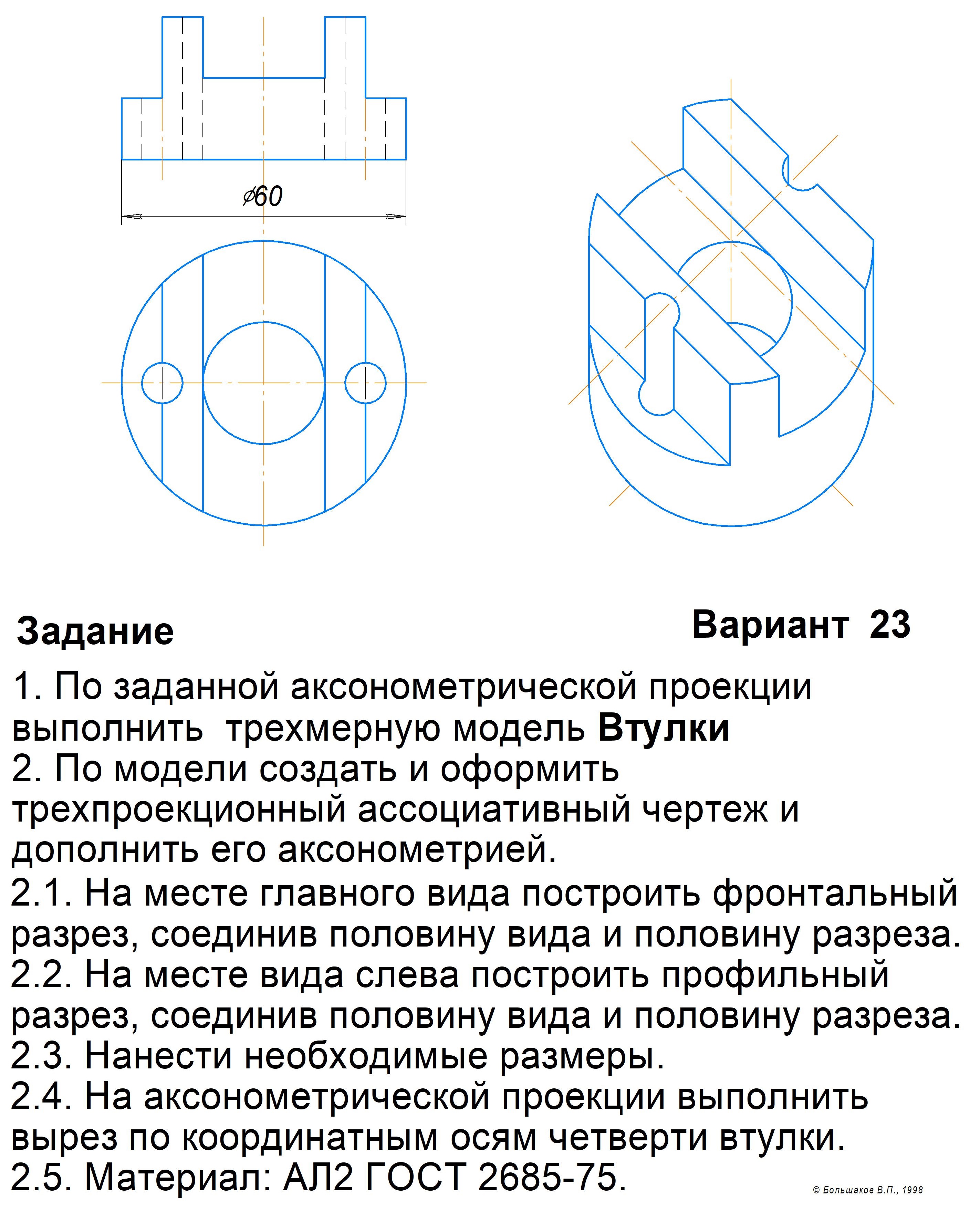

Вариант №23
Работа состоит:
1. Чертеж по заданию
2. Аксонометрическая проекция
