- Инженерная графика
- Задание №4. Задачи
- RS
RS

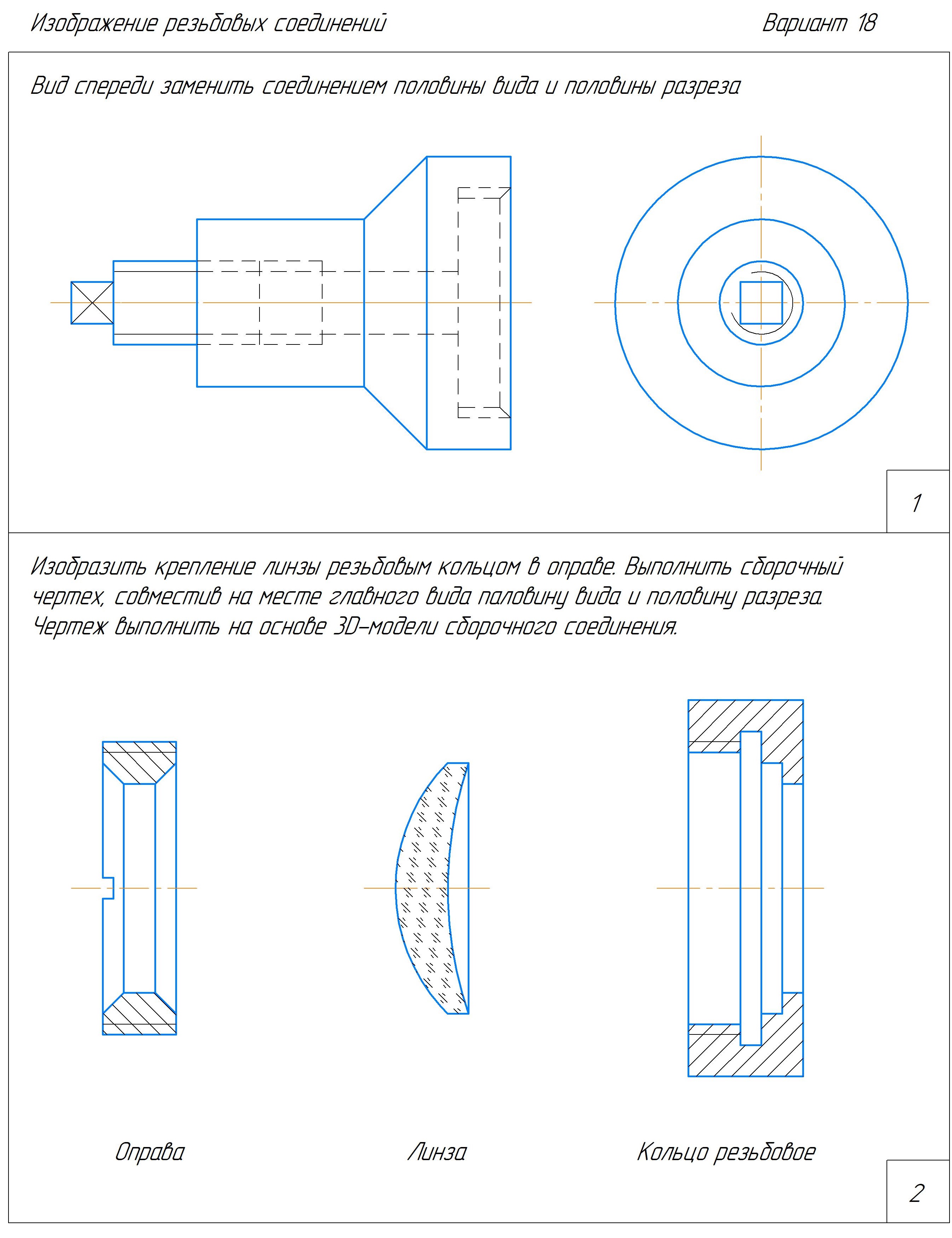

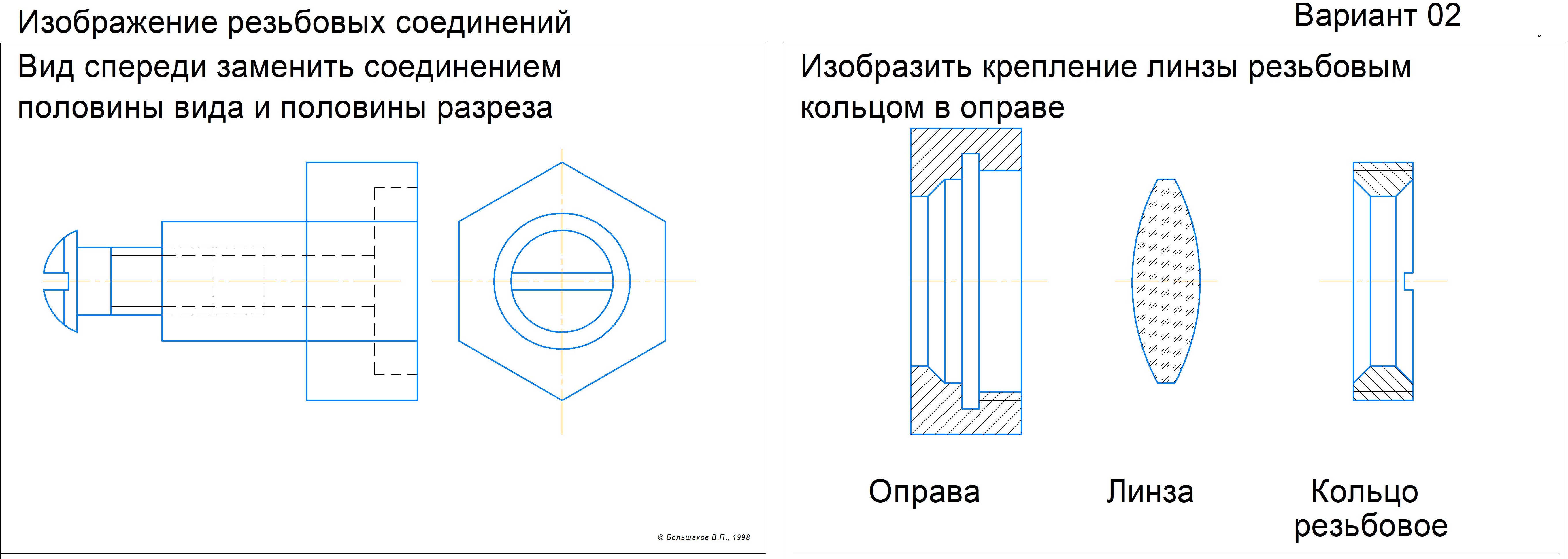

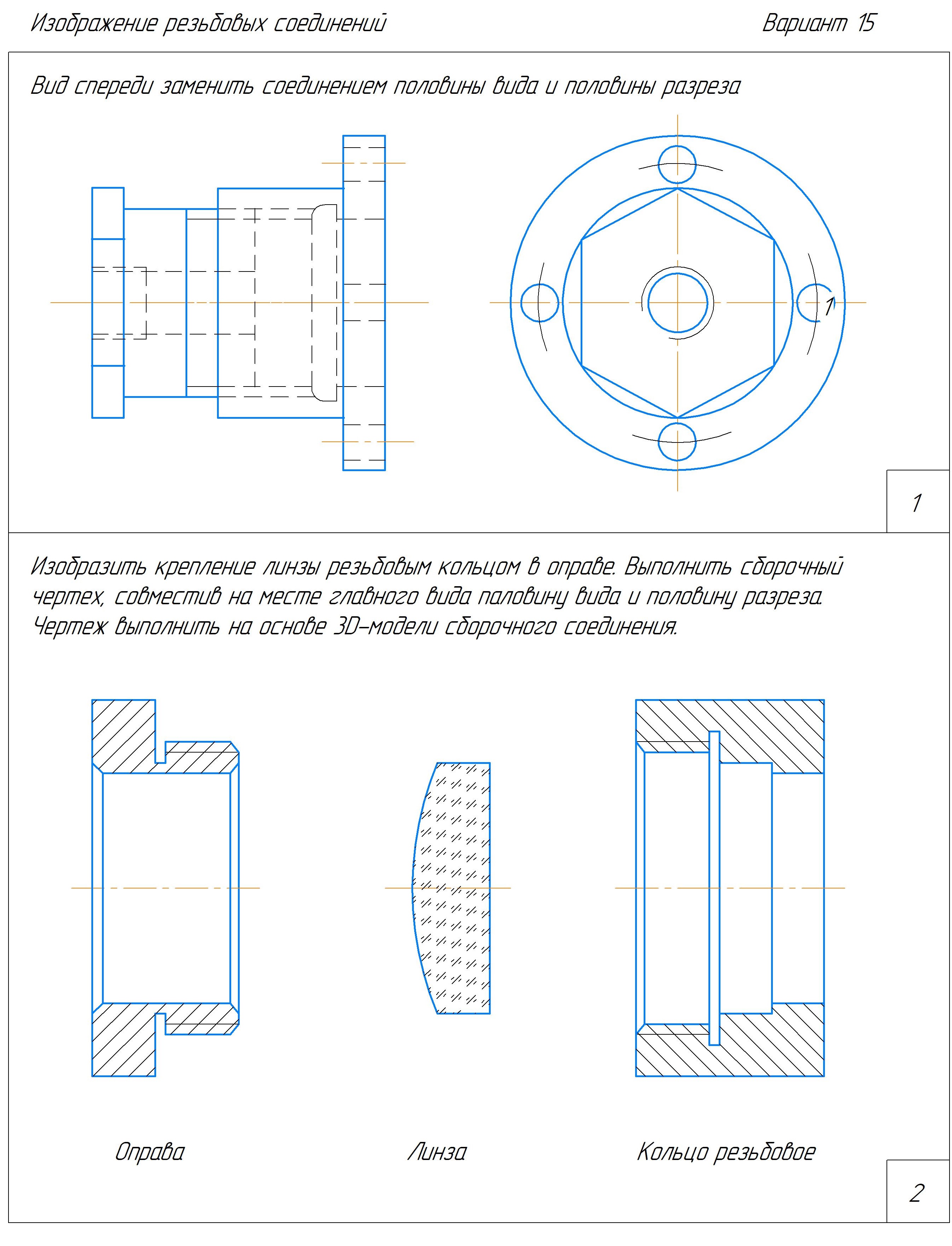

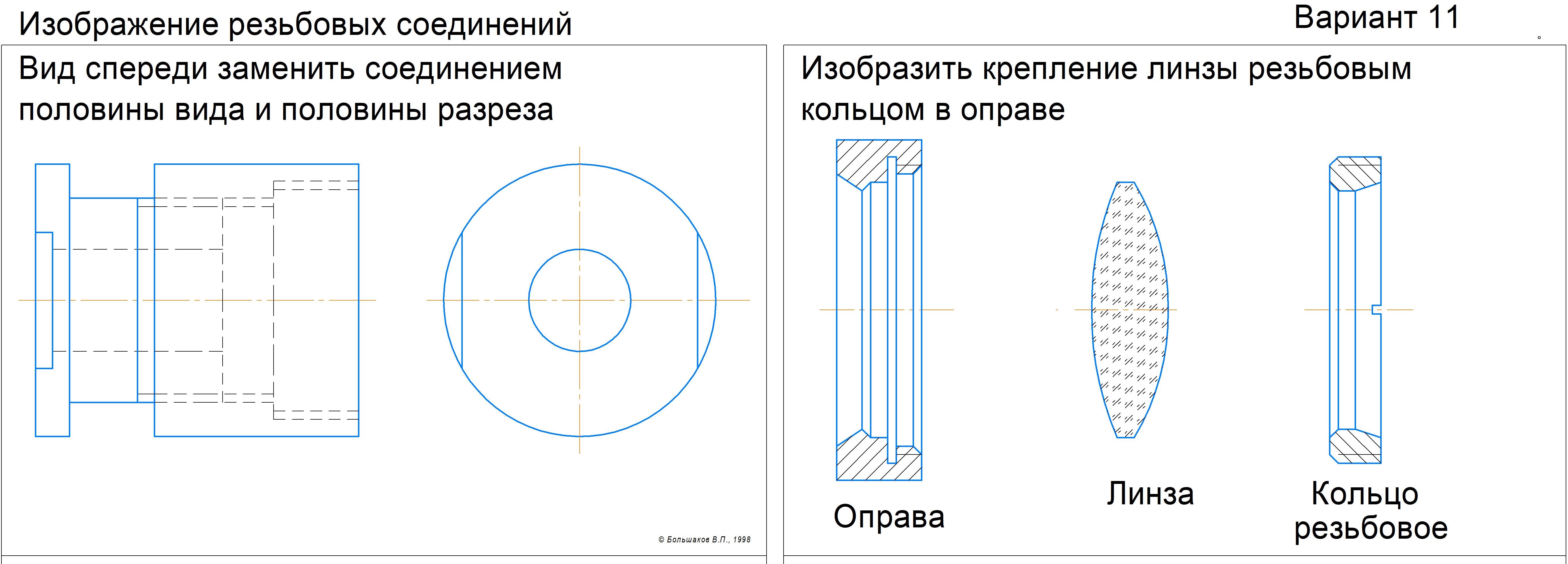

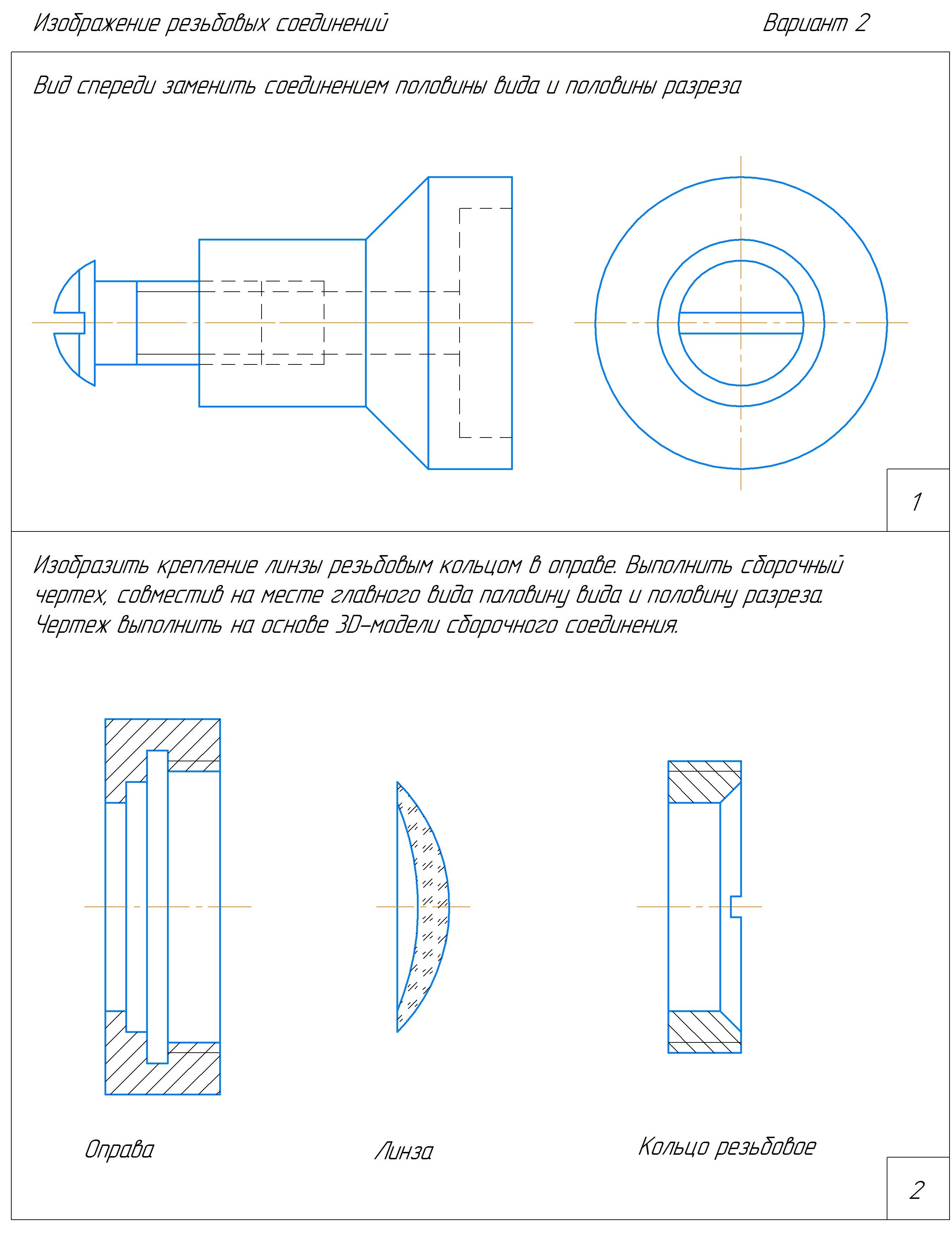

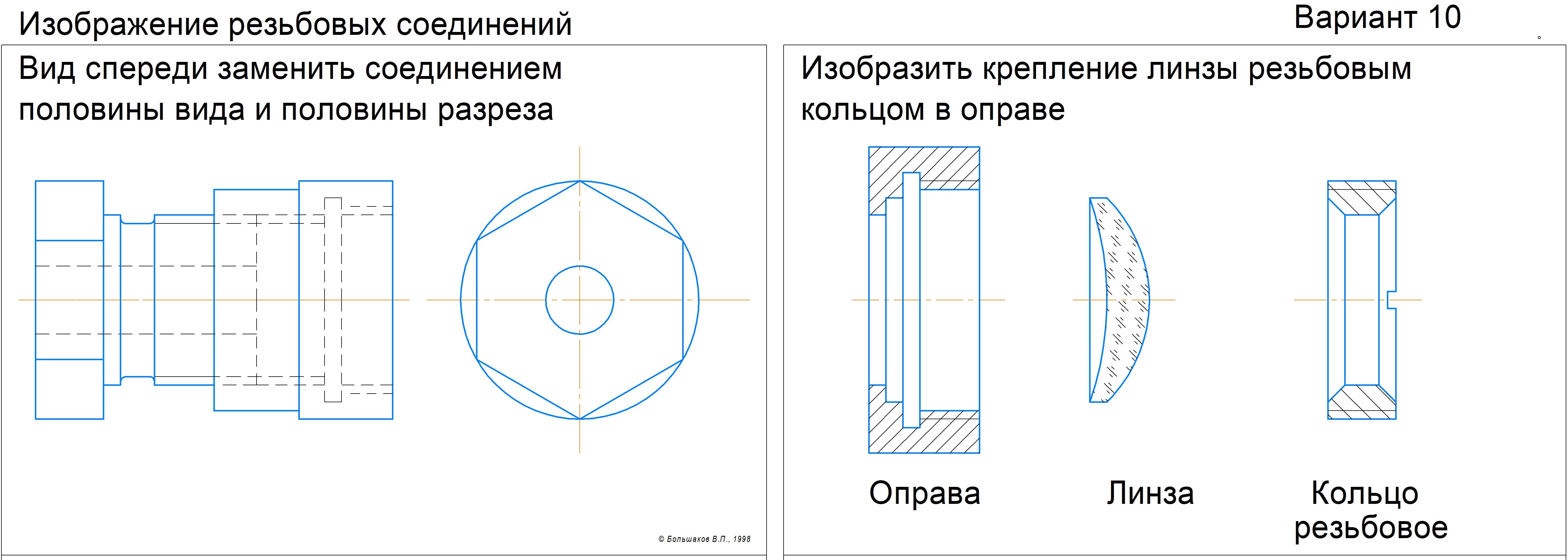

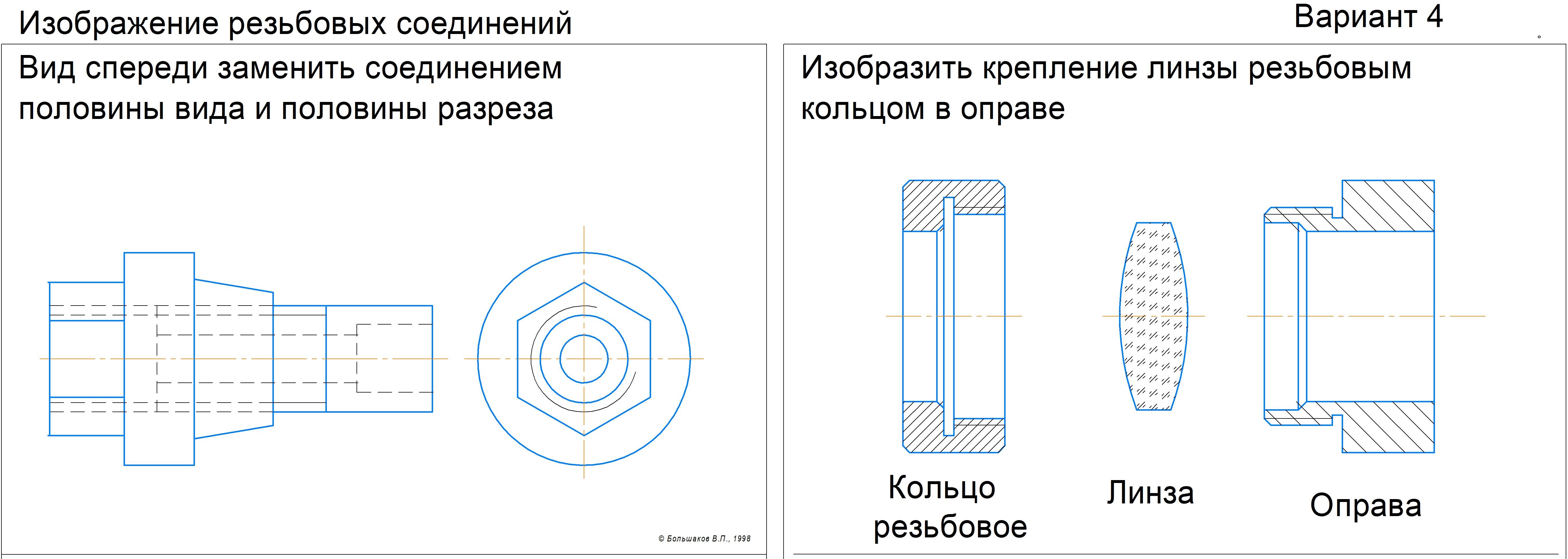

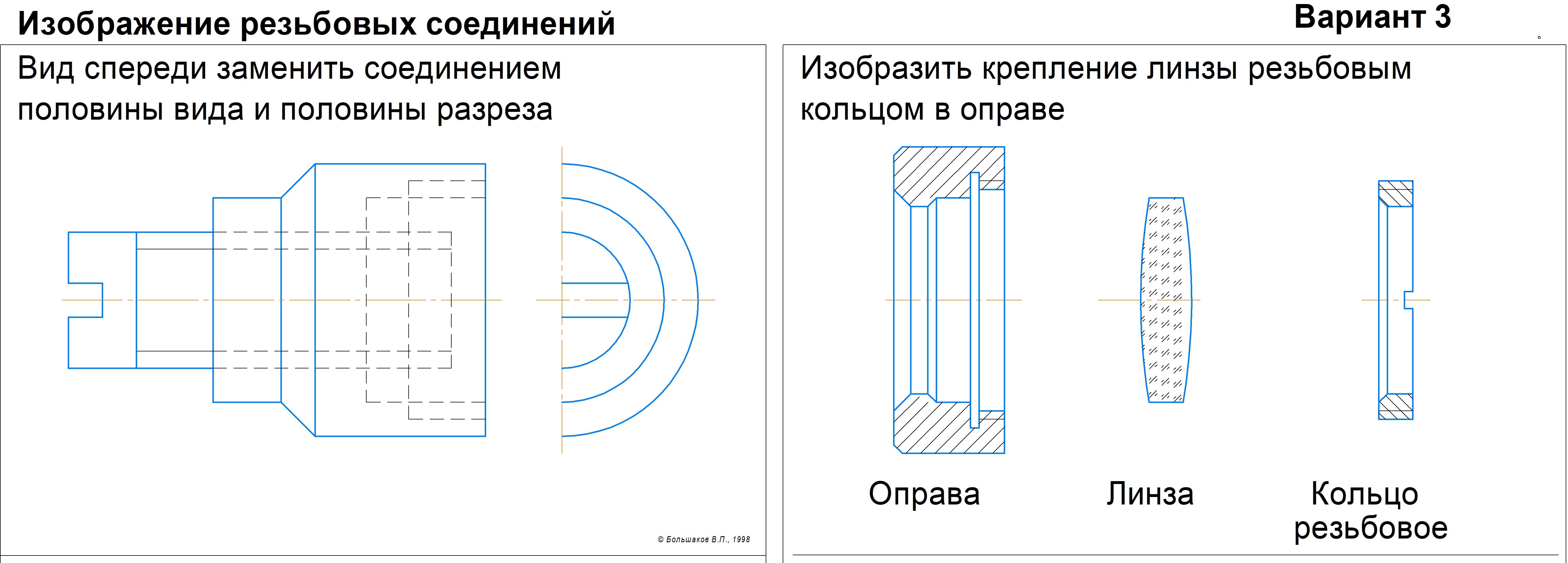

Изображение резьбовых соединений

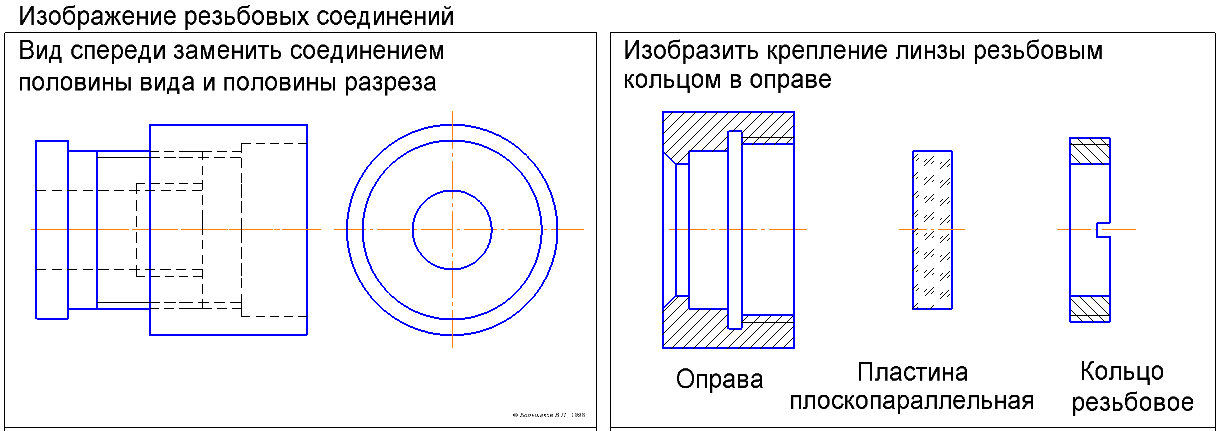

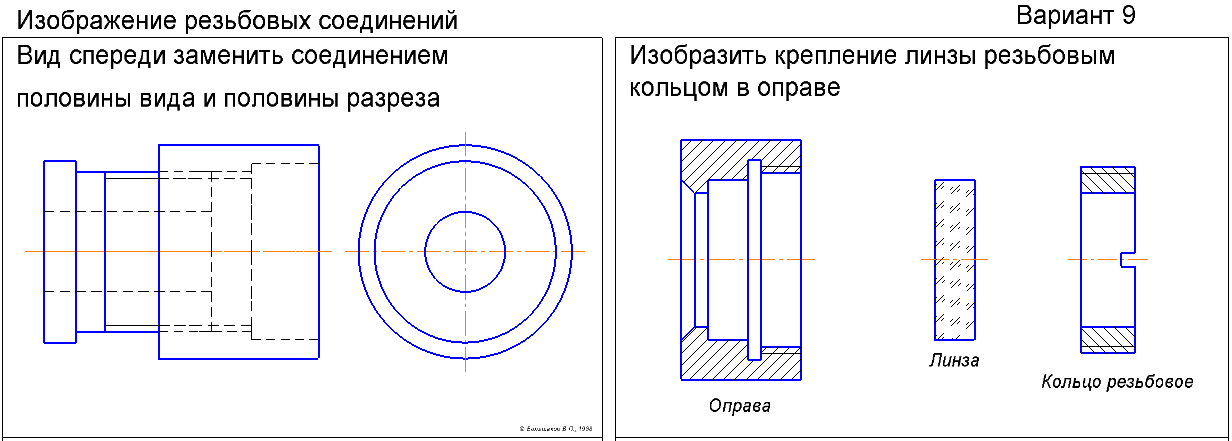

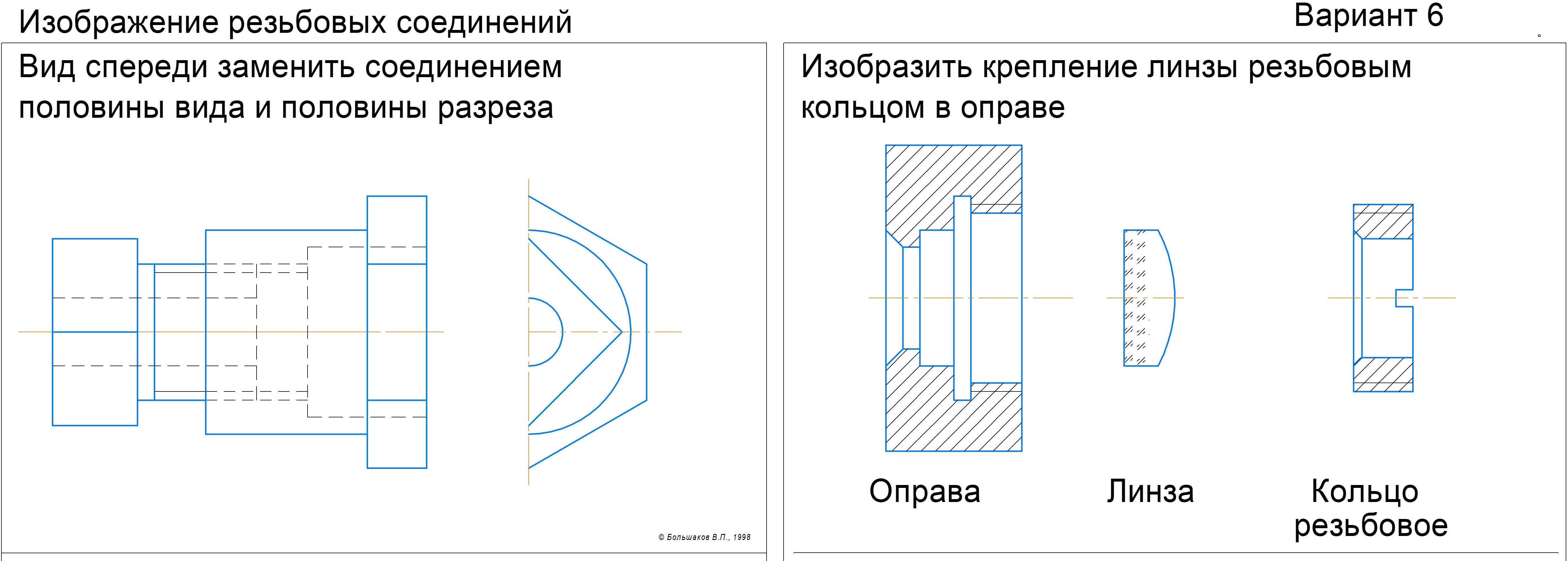

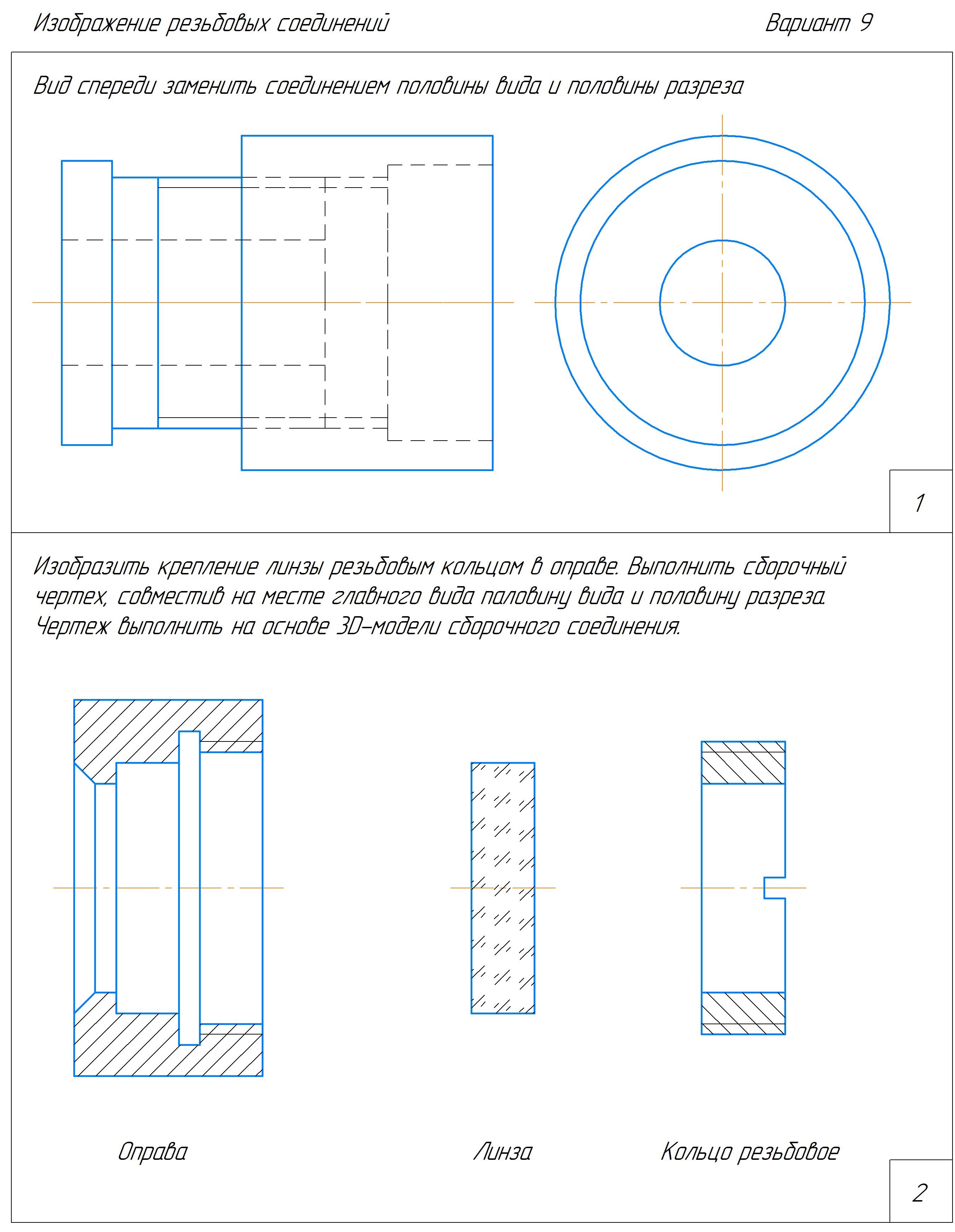

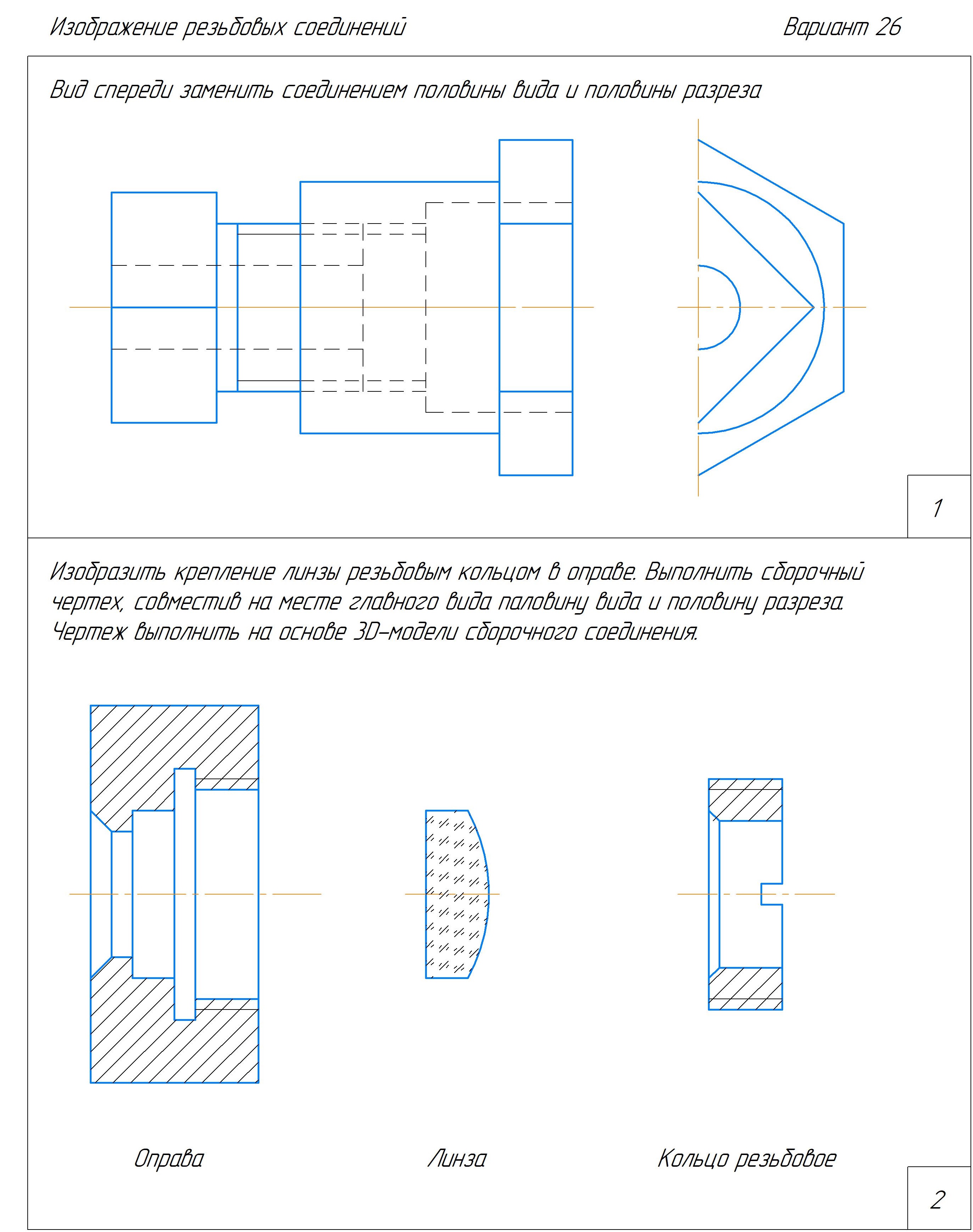

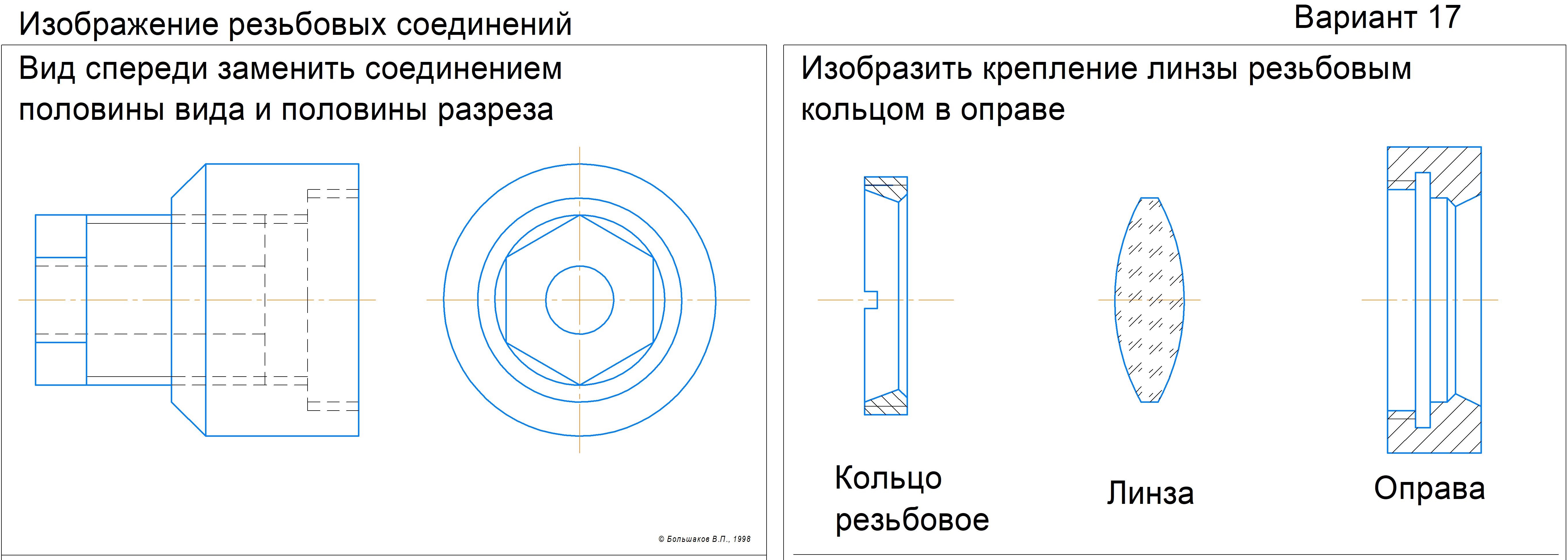

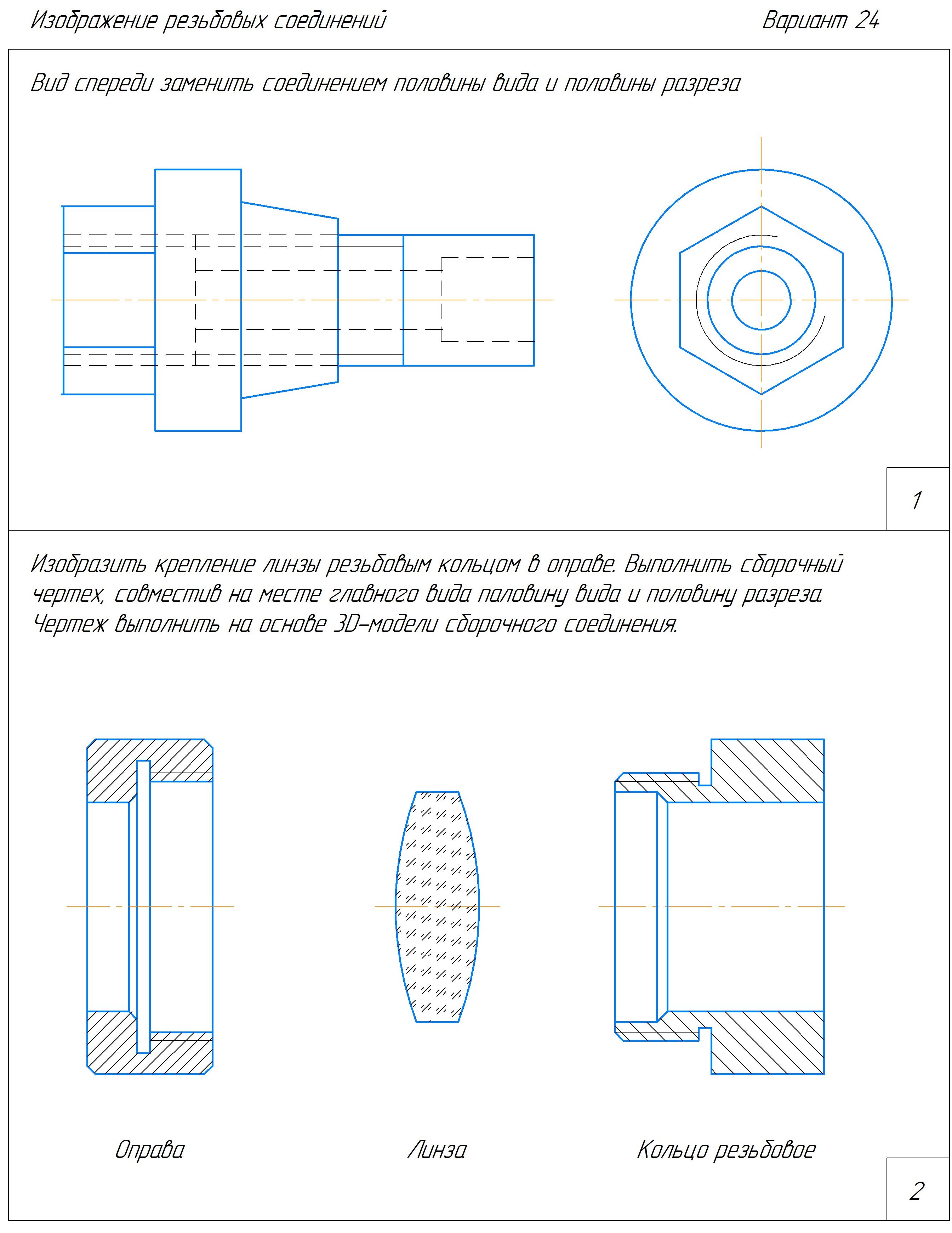

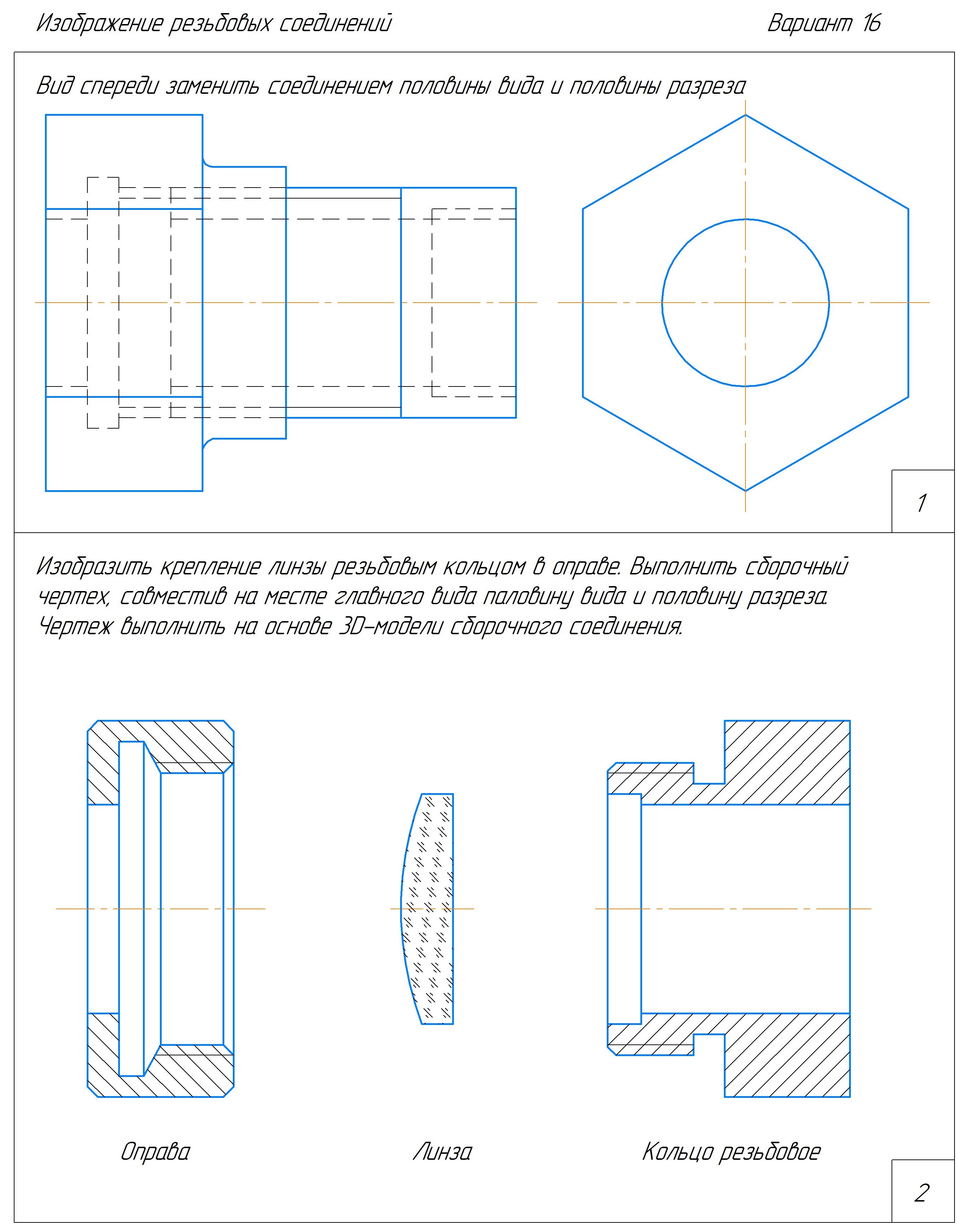

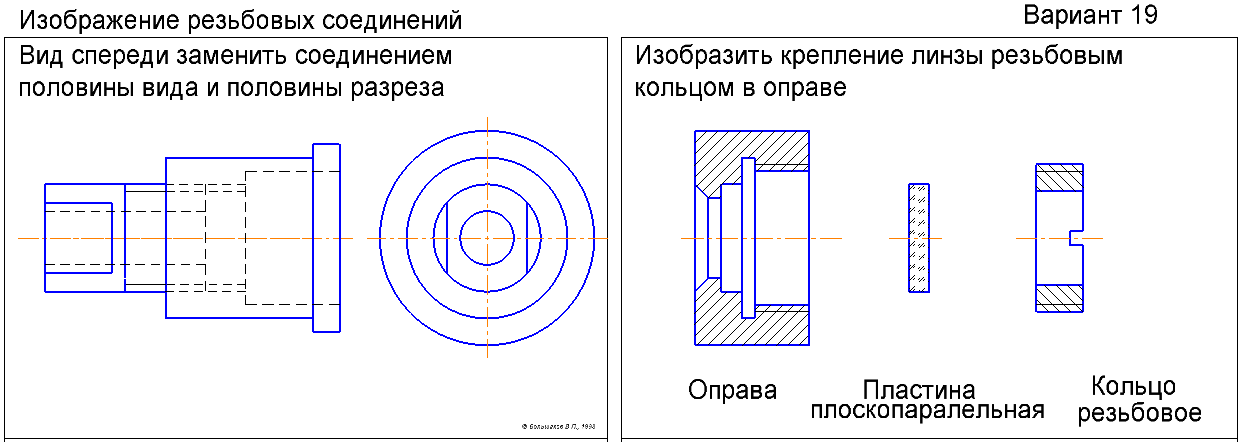

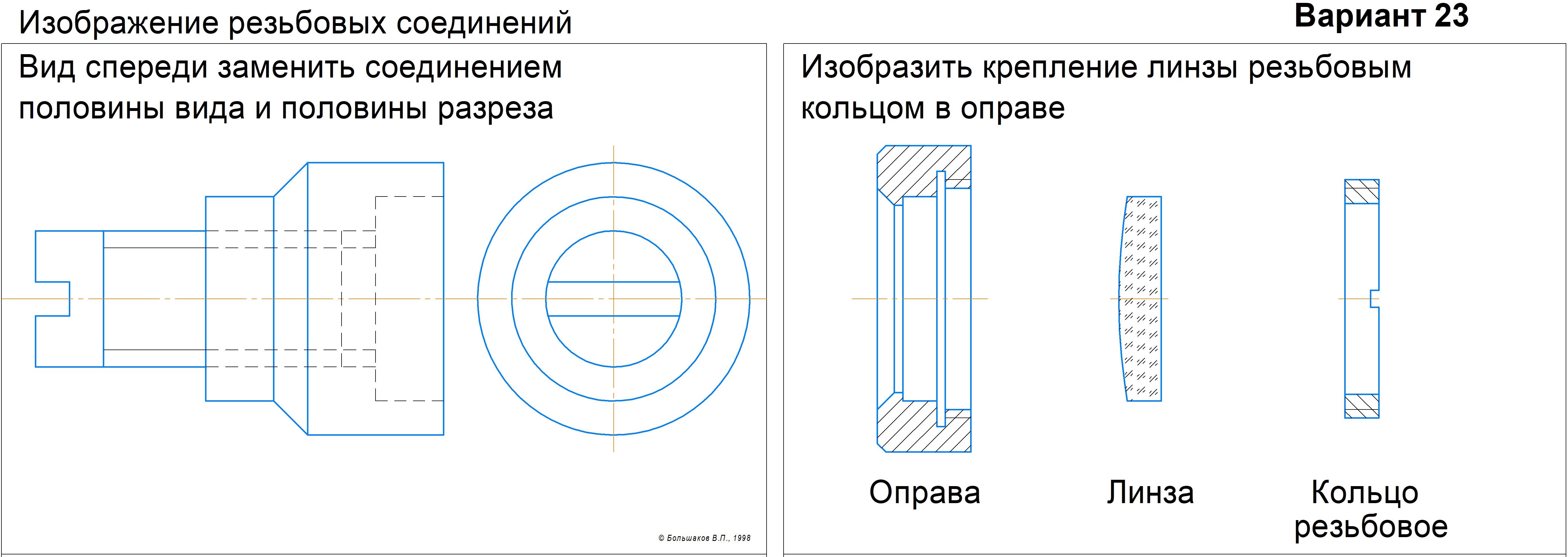

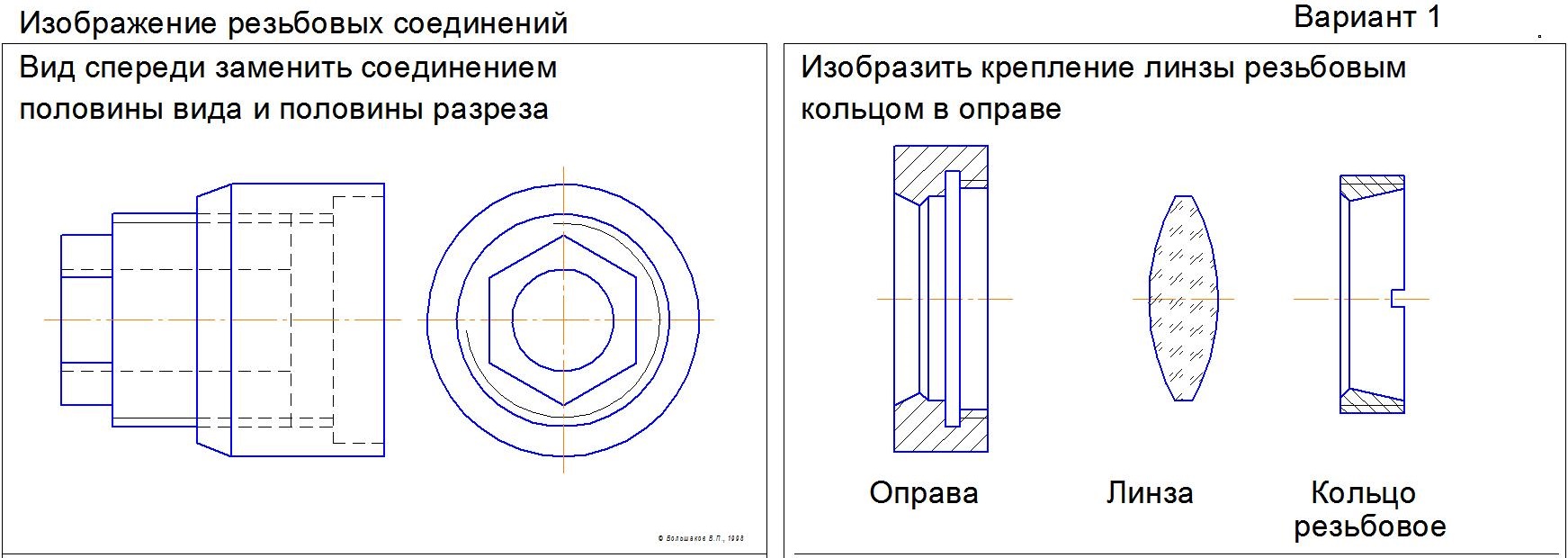

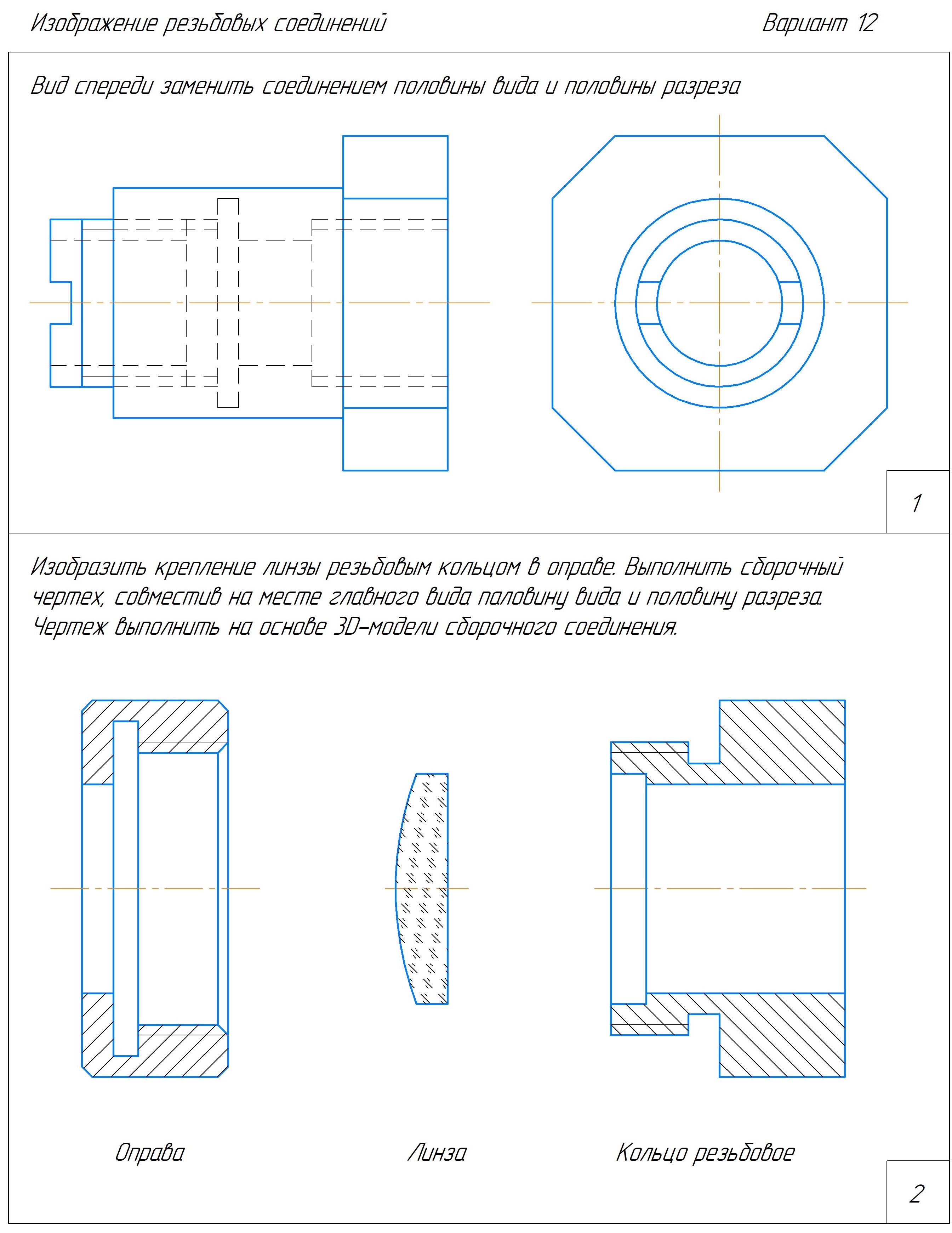

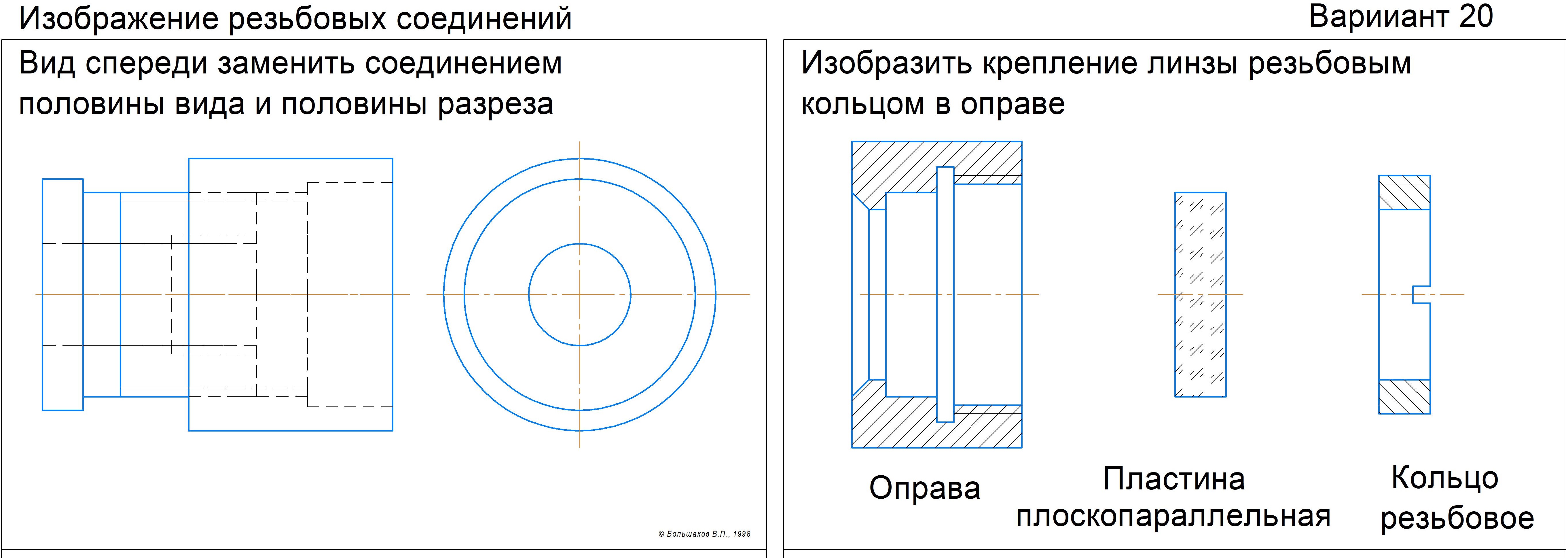

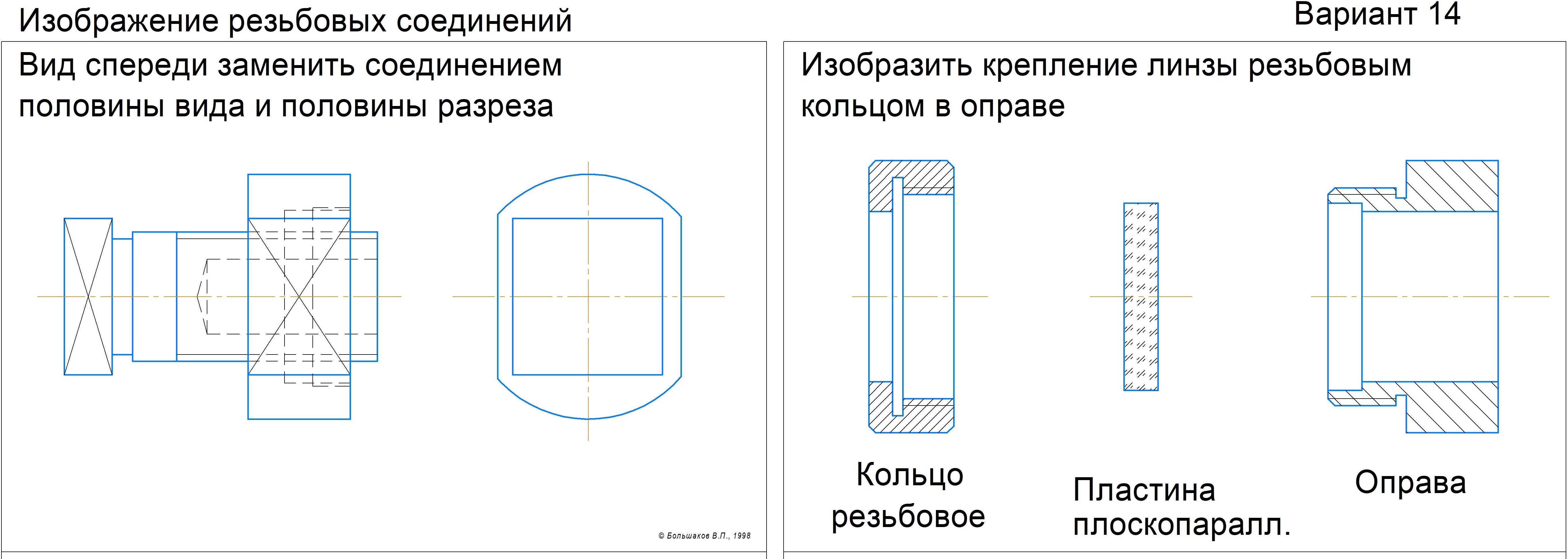

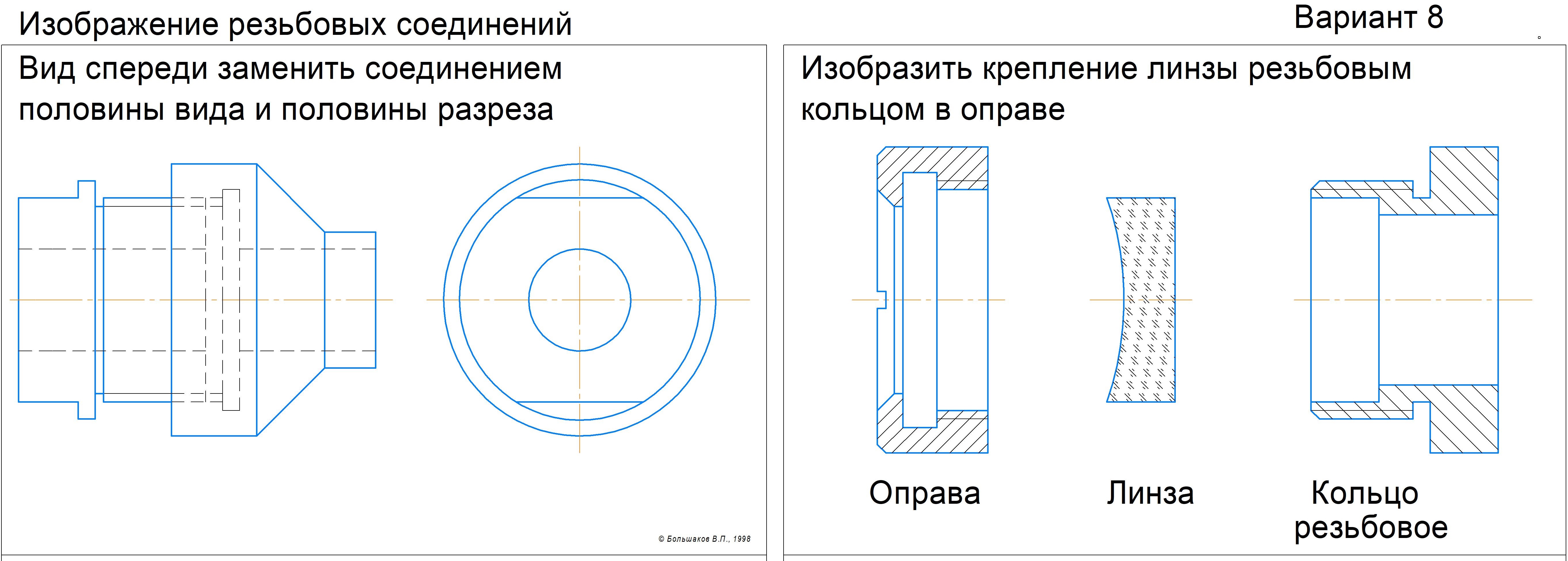

1. Вид спереди заменить соединением половины вида и половины разреза.
2. Изобразить крепление линзы резьбовым кольцом в оправе.
Чертежи выполнены в КОМПАС 3D(V16)
