- Задание №4. Задачи
- OSN
OSN
Задание
1. Построить твердотельную модель детали с нанесением в эскизах управляющих параметрических размеров по ГОСТ 6636-69.
2. В трехпроекционном ассоциативном чертеже выполнить необходимые разрезы и завершить его оформление.
3. В ассоциативный чертеж включить дополнительный вид с аксонометрией детали (с вырезом одной четверти) по ГОСТ 2.317-68.
Чертежи выполнены в КОМПАС 3D(V16)
1.

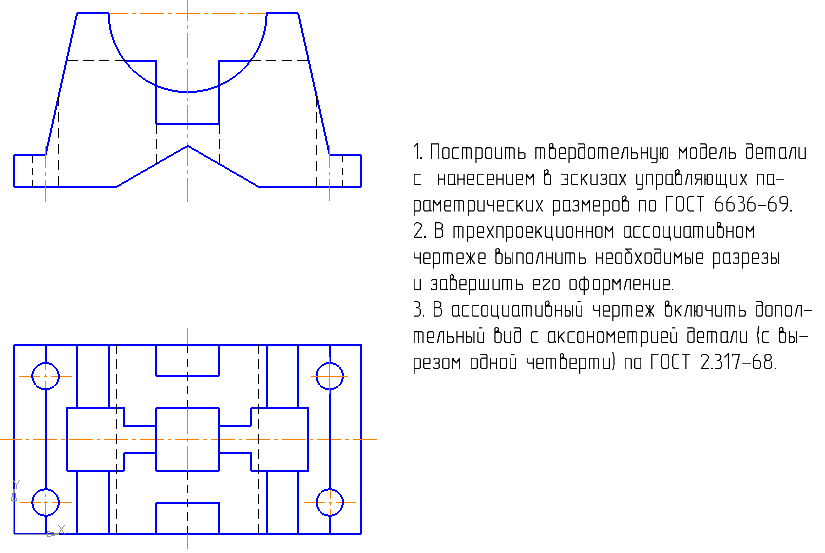

Вариант №4
Работа состоит:
1. Чертеж по заданию
2. Аксонометрическая проекция
2.
Вариант №6
Работа состоит:
1. 3D модель
2. Чертеж по заданию
3. Аксонометрическая проекция
3.

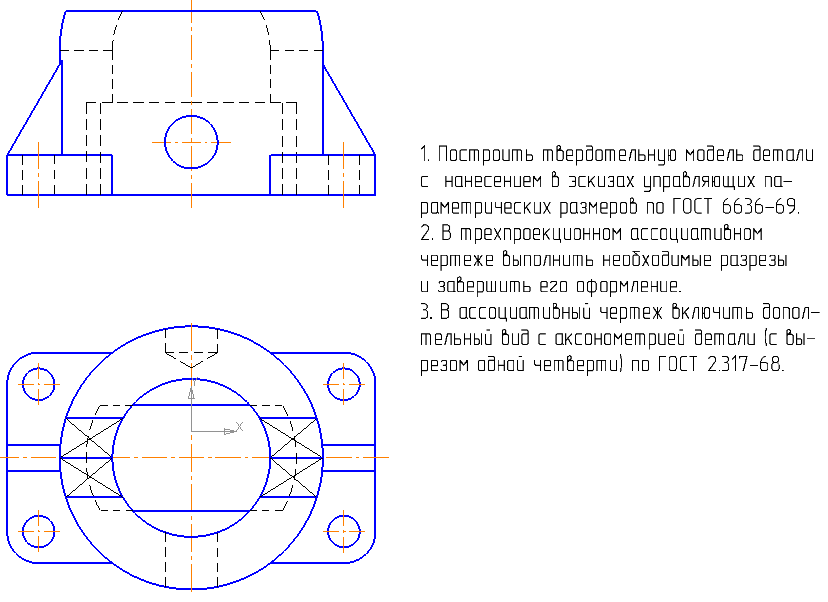

Вариант №10
Работа состоит:
1. 3D модель
2. Чертеж по заданию
3. Аксонометрическая проекция
4.
Вариант №12
Работа состоит:
1. 3D модель
2. Чертеж по заданию
3. Аксонометрическая проекция
5.
Вариант №19
Работа состоит:
1. Чертеж по заданию
2. Аксонометрическая проекция
6.

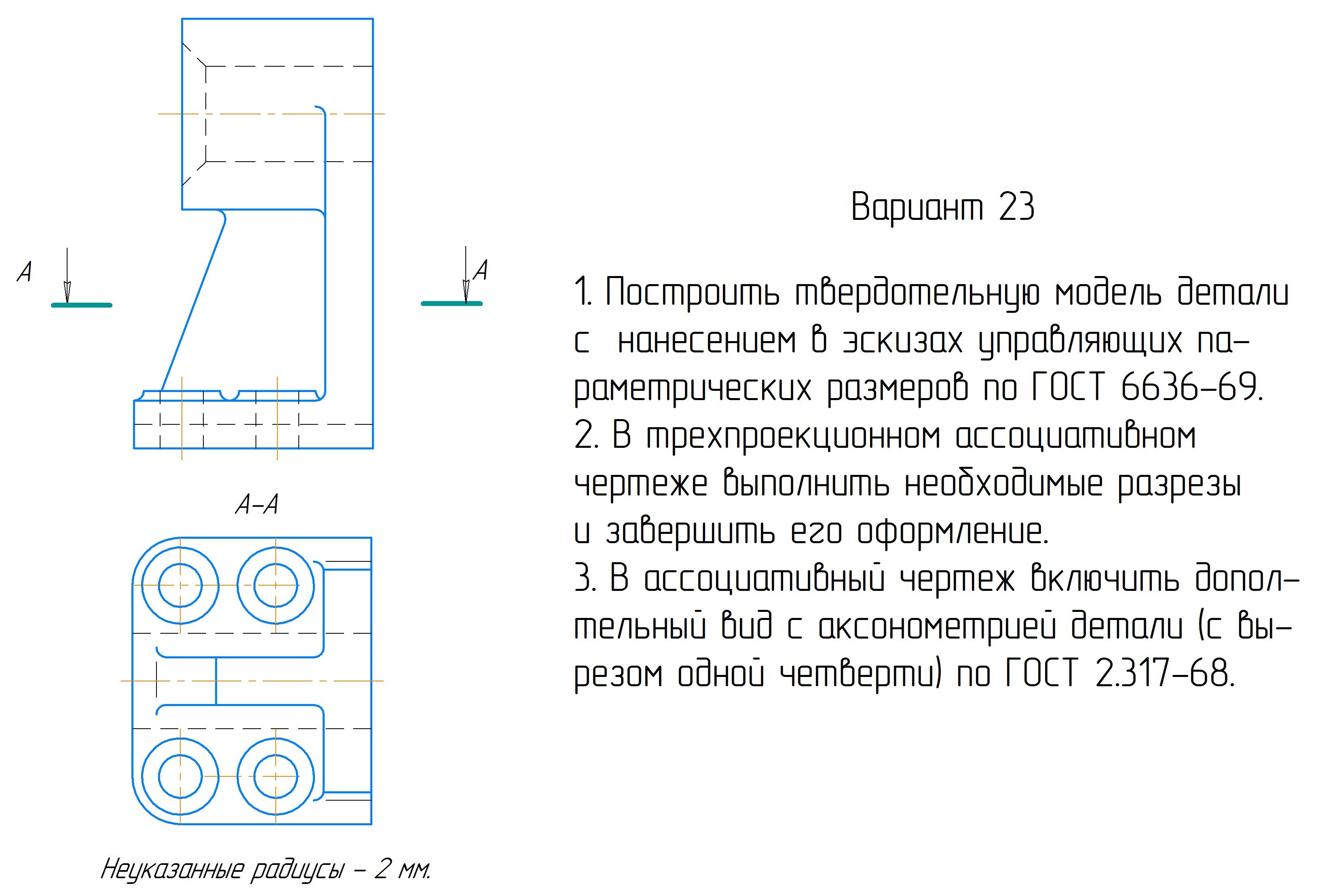

Вариант №23
Работа состоит:
1. Чертеж по заданию
2. Аксонометрическая проекция
