Задача 2

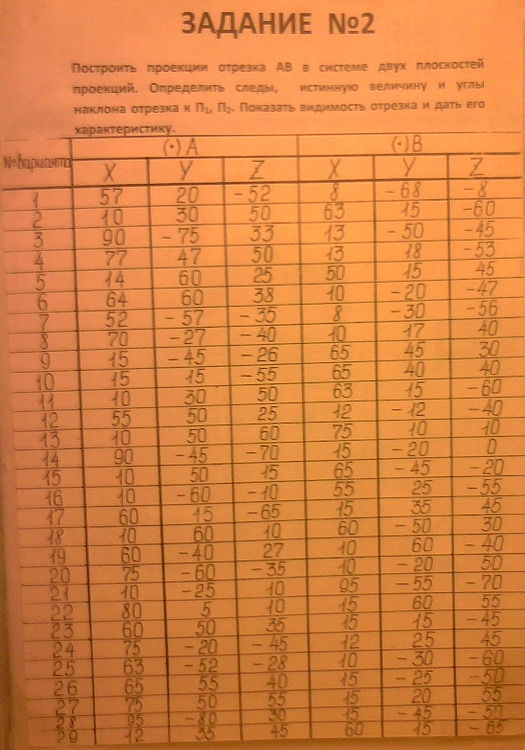

Задание:
Построить проекции отрезка АВ в системе двух плоскостей проекций. Определить следы, истинную величину и углы наклона отрезка к П1 и П2. Показать видимость отрезка и дать его характеристику.

Чертежи выполнены в КОМПАС-3D V15 и PDF
Пример чертежа в PDF смотрите в методичке.



  Посмотреть методичку
